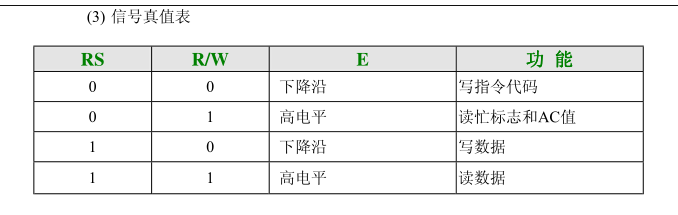

1、時序圖
2、代碼
3、自定義字符

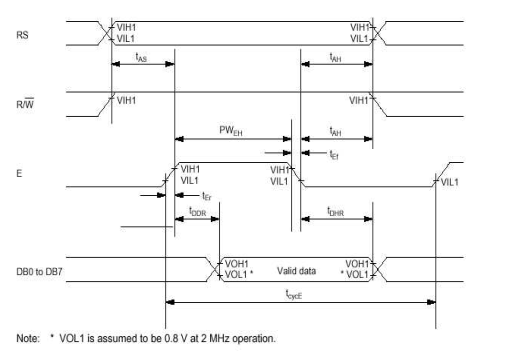

                                 時序圖



代碼:

#include <reg51.h>
#include<intrins.h>
sbit RS = P2^4;   //定義端口
sbit RW = P2^5;
sbit EN = P2^6;
void Delayus(unsigned char t) // us級別延時
{
 while(--t);
}
void Delayms(unsigned char t)// ms級別延時
{

 while(t--)
 {
     //大致延時1mS
     Delayus(245);
  Delayus(245);
 }
}
bit m_1602() //判斷1602是否忙
{
 P0 = 0xFF; //準備讀取
 RS = 0;
 RW = 1;
 EN = 0;
 _nop_();
 EN = 1; //產生高電平
 return (bit)(P0 & 0x80);
}
void x_1602(bit i,unsigned char j) //參數一是寫（0、寫指令 1、寫數據），參數二是寫入的8位數據
{
 while(m_1602())
 {
  _nop_();
  _nop_();
  _nop_();
  _nop_();
  _nop_();
 }
 RS = i;
 RW = 0;
 EN = 1;
 P0 = j;
 _nop_();
 EN = 0; //產生下降沿
}
void qp_1602() //清屏函數
{
 x_1602(0,0x01); //第一個參數是：寫入的類型（0、寫指令 1、寫數據），第一個參數是：寫入的數據
 Delayms(5);
}
//顯示字符
void zf_1602(unsigned char x,unsigned char y,unsigned dat) //參數一是顯示的列，參數二是顯示的行，參數三是顯示的數據
{
 if(y==0)
 {
  x_1602(0,(0x80+x)); //第一行
 }
 else
 {
  x_1602(0,(0xc0+x)); //第二行
 }
 x_1602(1,dat); //寫入數據
}
void zfc_1602(unsigned char x,unsigned char y,unsigned char *dat)
{
 if(y==0)
 {
  x_1602(0,(0x80+x)); //第一行
 }
 else
 {
  x_1602(0,(0xc0+x)); //第二行
 }
 while(*dat) //&:取地址 *：取值
 {
  x_1602(1,*dat);
  dat ++;
 }
}
void csh_1602()  //初始化1602
{
 x_1602(0,0x38); //顯示模式設置
 Delayms(5);
 x_1602(0,0x38);
 Delayms(5);
 x_1602(0,0x38);
 Delayms(5);
 x_1602(0,0x38);
 x_1602(0,0x08); //顯示關閉.
 x_1602(0,0x01); //顯示清屏
 x_1602(0,0x06); //顯示光標移動設置
 Delayms(5);
 x_1602(0,0x0c);  //顯示開及光標設置
}
void main()
{
 csh_1602();
 qp_1602();
 while(1)
 {
  zf_1602(0,0,'Q'); //寫入字符
  zf_1602(1,0,'Q'); //寫入字符
  zf_1602(2,0,' '); //寫入字符
  zfc_1602(3,0,"www.baidu.con"); //寫入字符串
  zfc_1602(1,1,"1990.02.08"); //寫入字符串
  while(1);
 }
}

自定義字符 （轉）

圖示：



用戶自定義字符的應用：
我們從CGROM表上可以看到，在表的最左邊是一列可以允許用戶自定義的CGRAM，從上往下看著是16個，實際只有8個字節可用。它的字符碼是 00000000－00000111這8個地址，表的下面還有8個字節，但因為這個CGRAM的字符碼規定0－2位為地址，3位無效，4－7全為零。因此 CGRAM的字符碼只有最后三位能用也就是8個字節了。等效為0000X111，X為無效位，最后三位為000－111共8個。
如果我們要想顯示這8個用戶自定義的字符，操作方法和顯示CGROM的一樣，先設置DDRAM位置，再向DDRAM寫入字符碼，例如“A”就是41H。現在我們要顯示 CGRAM的第一個自定義字符，就向DDRAM寫入00000000B(00H),如果要顯示第8個就寫入00000111(08H),簡單吧！

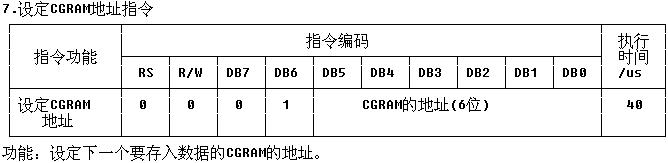

好！現在我們來看怎么向這八個自定義字符寫入字模。有個設置CGRAM地址的指令如下圖：
