所需軟件：Quartus/ISE、EZ-USB_devtools、Labview與VISA驅動


步驟：

1，安裝Quartus/ISE、EZ-USB_devtools、Labview與VISA驅動,解釋略；

2，下載FPGA程序，解釋略；

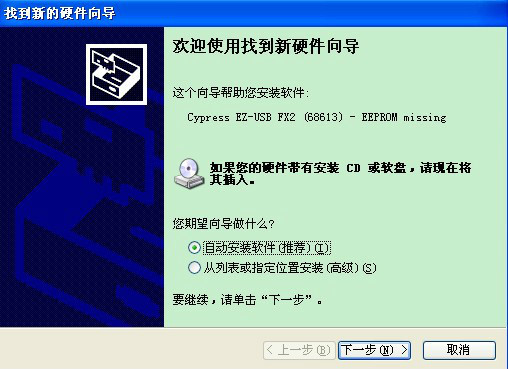

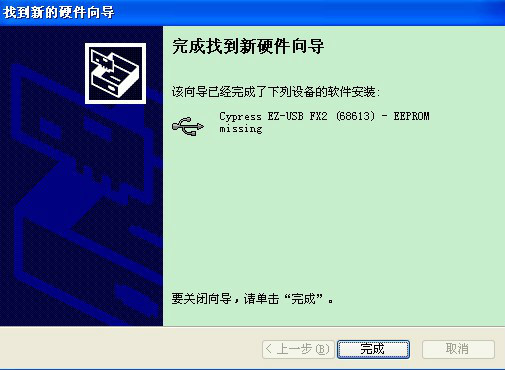

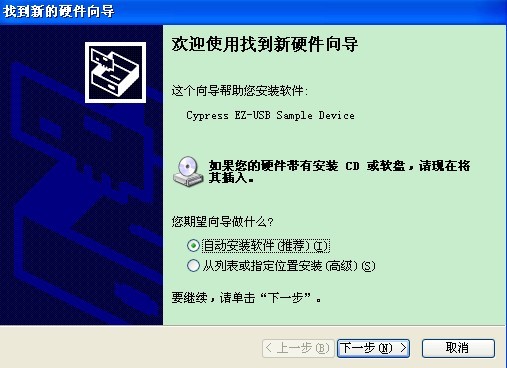

3，下載USB固件，解釋：開發板上電，連接開發板與PC機的USB接口，自動安裝USB的驅動，此次出現的安裝硬件向導界面，是固件缺失狀態下的安裝驅動界面，如圖

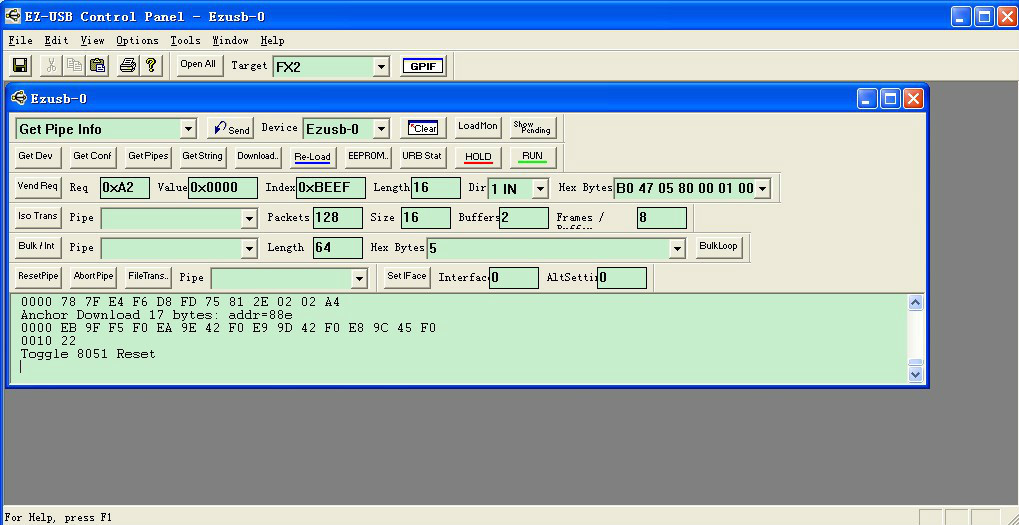

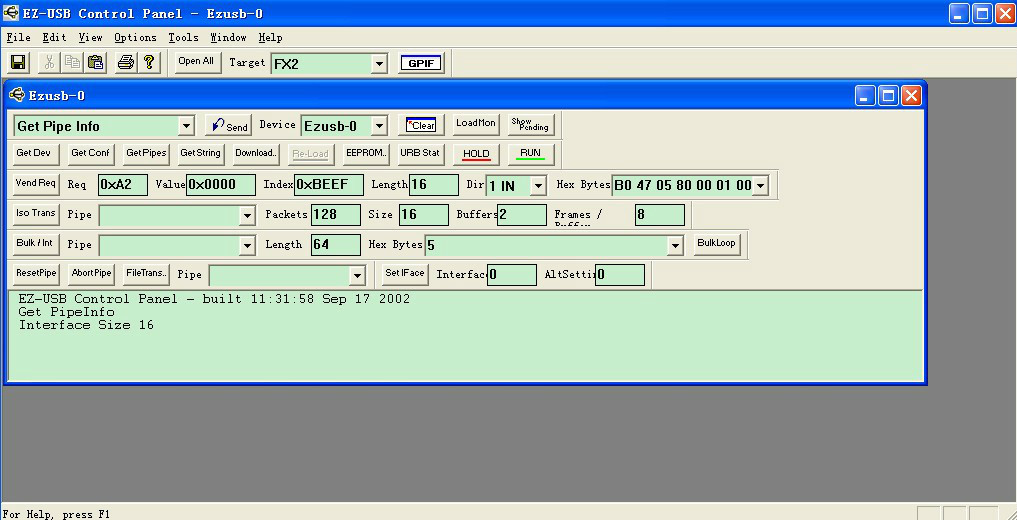

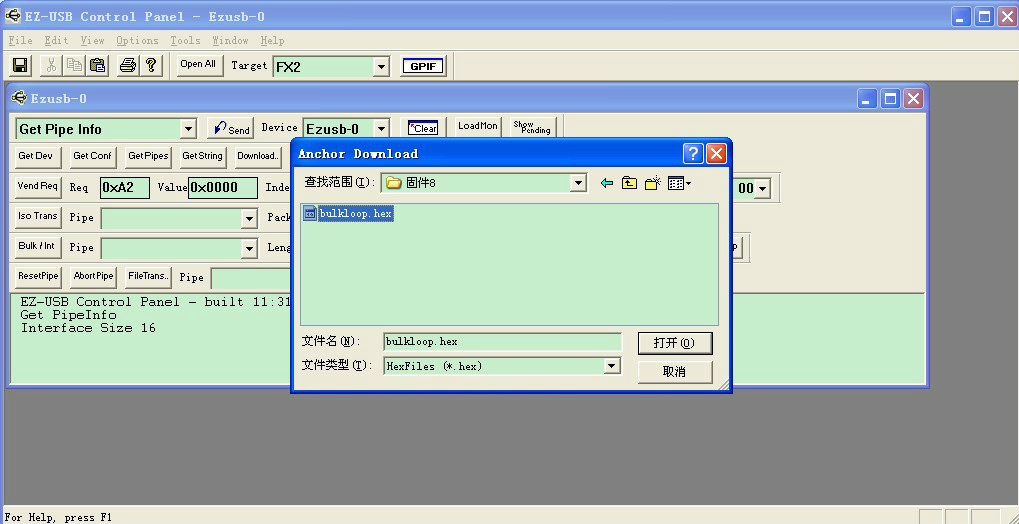

打開Cypress->USB->EZ-USB Control Panel,Target選擇FX2，點擊Downlod，下載固件程序，即后綴為.hex的文件，如圖





調試階段的固件為.hex文件，掉電后該固件數據丟失，因此一般設計USB芯片通過IIC總線外擴一片E2PROM存儲器，可以通過Hex2Bix.exe軟件把.hex文件轉化成.iic文件，在產品階段下載.iic固件程序，（Cypress公司USB2.0的內核為51單片機，USB3.0的內核為arm9，開發USB固件程序指的就是編寫內核單片機或者arm的程序，對USB2.0可以用Keil uVision2進行開發，跟51單片機的開發類似。）；

下載完成后,如圖

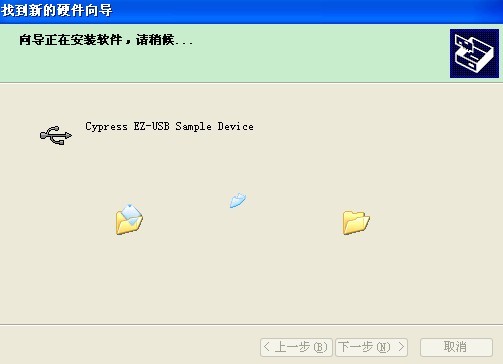

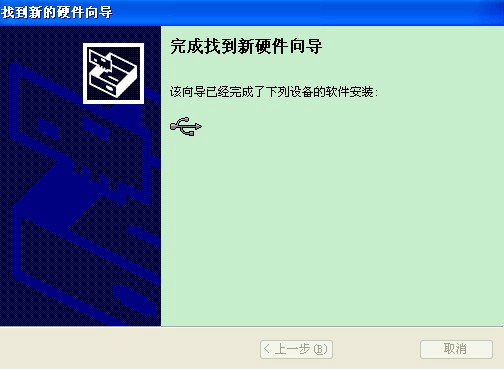

會重新出現安裝硬件向導，此次出現的安裝硬件向導界面，是固件存在狀態下的安裝驅動界面，如圖





4，Labview驅動，

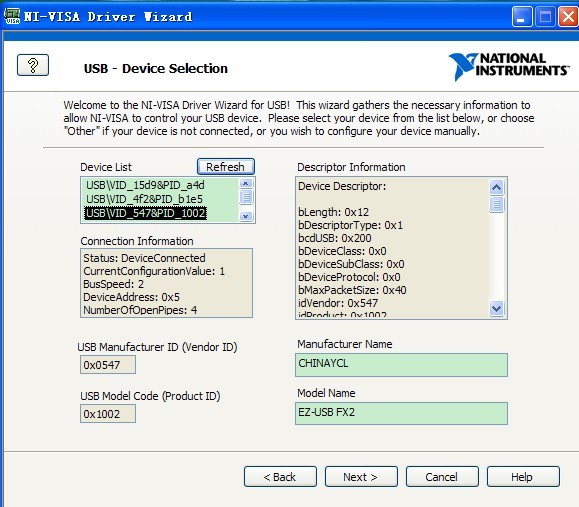

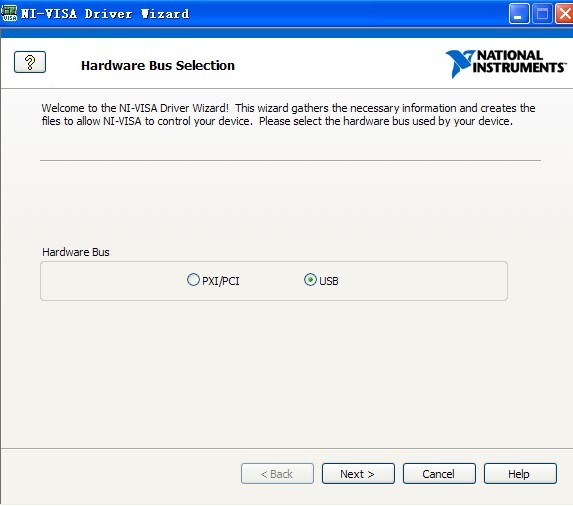

選擇USB，next，點擊Refresh，在Device List欄找到相應的USB的VID&PID（VID與PID的信息存儲在固件程序里，可以通過對固件程序的修改改變他們的值），選擇VID&PID后，在右側的Manufacturer Name 和Model Name欄會出現相應的USB信息，可以看到Model Name為使用的EZ-USB FX2，如圖

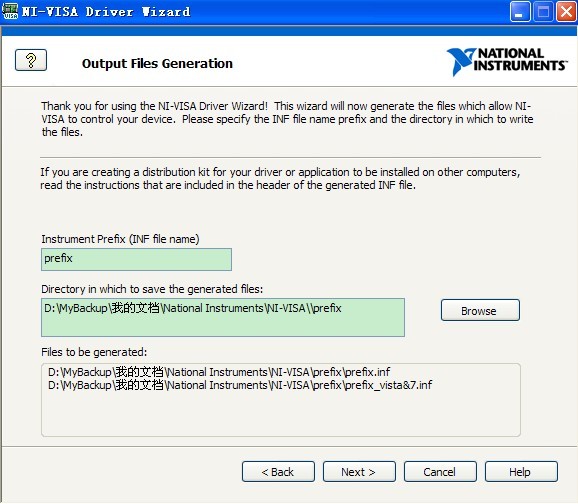

next，生成Labview的USB驅動為prefix，可以選擇驅動存放位置，如圖

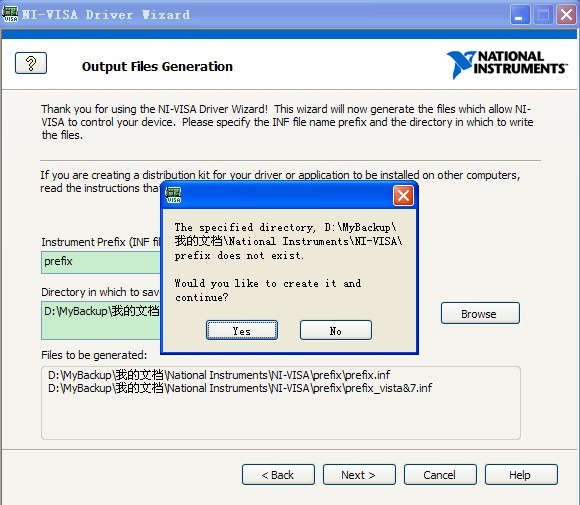

next，確定創建驅動，如圖

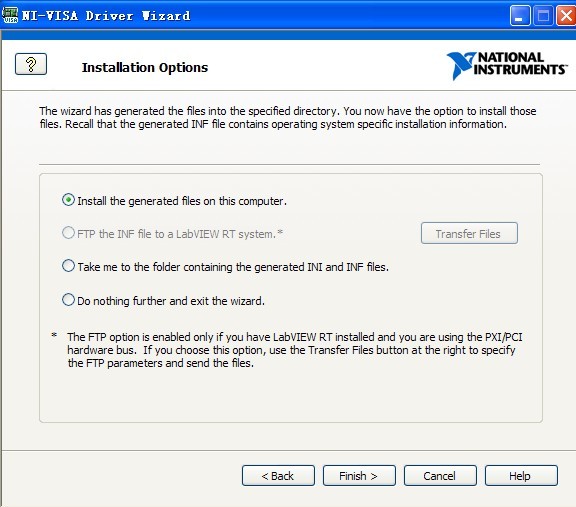

安裝驅動，如圖

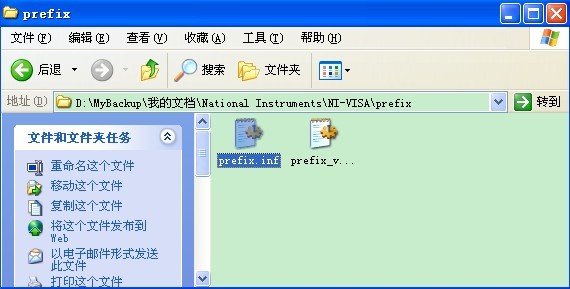

如果安裝不成功，可以找到驅動存放的位置，手動安裝，右鍵prefix.inf安裝即可，如圖



如果仍不成功，重復Labview驅動這一步驟，Labview驅動這一塊有時會出現問題；

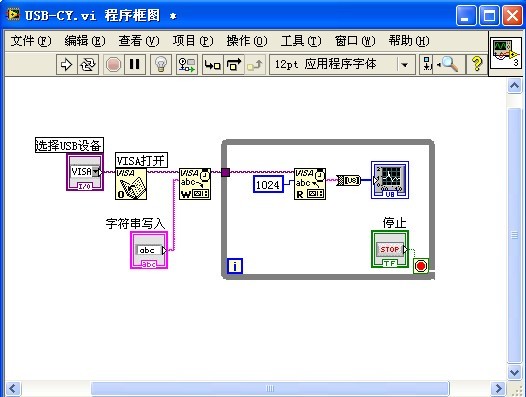

5，Labview應用程序，解釋：打開National Instruments->LabVIEW 2011->LabVIEW，打開應用程序，后面板如圖

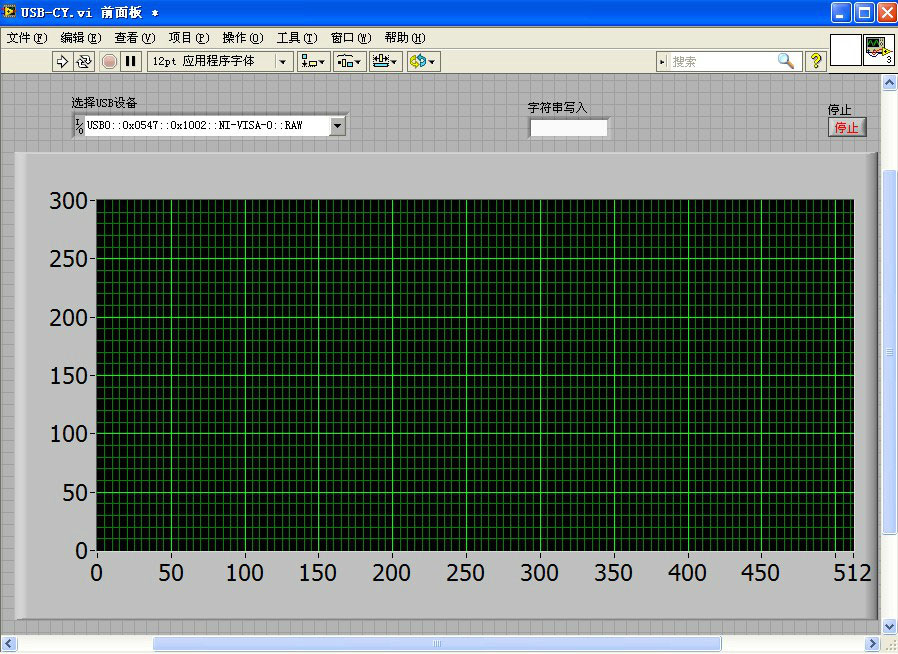

前面板如圖

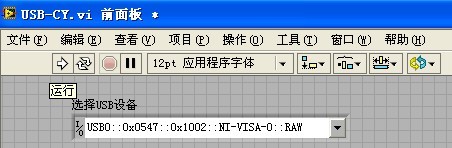

選擇USB設備，刷新，找到USB設備，如圖

點擊運行，如圖

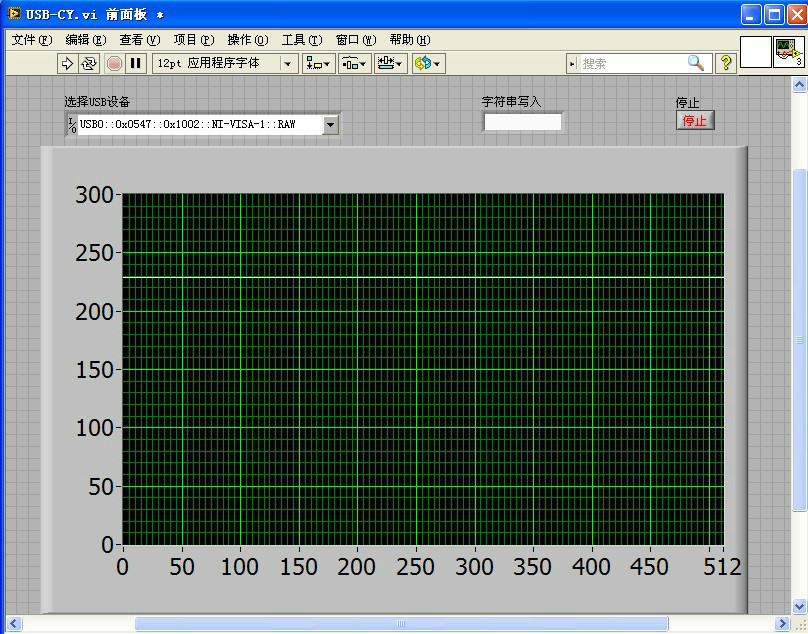

采集到的直流信號，如圖

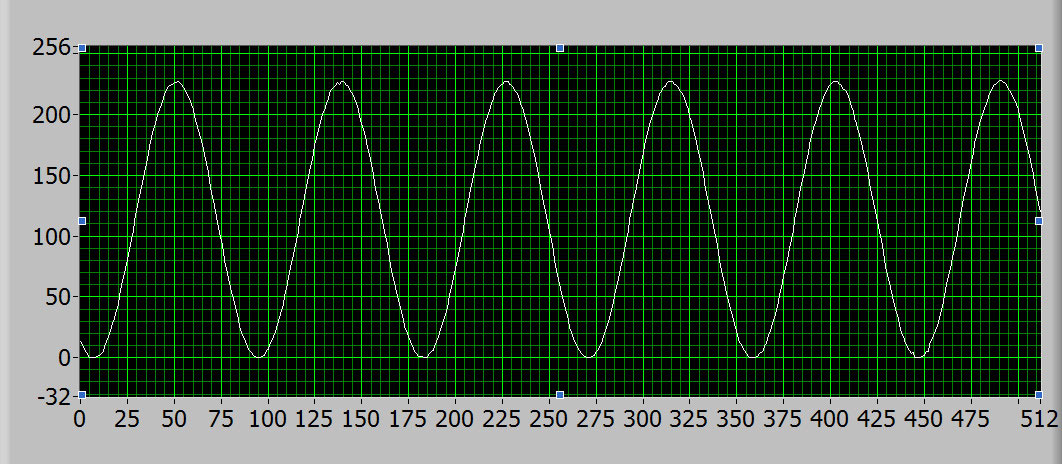

采集到的交流信號，如圖

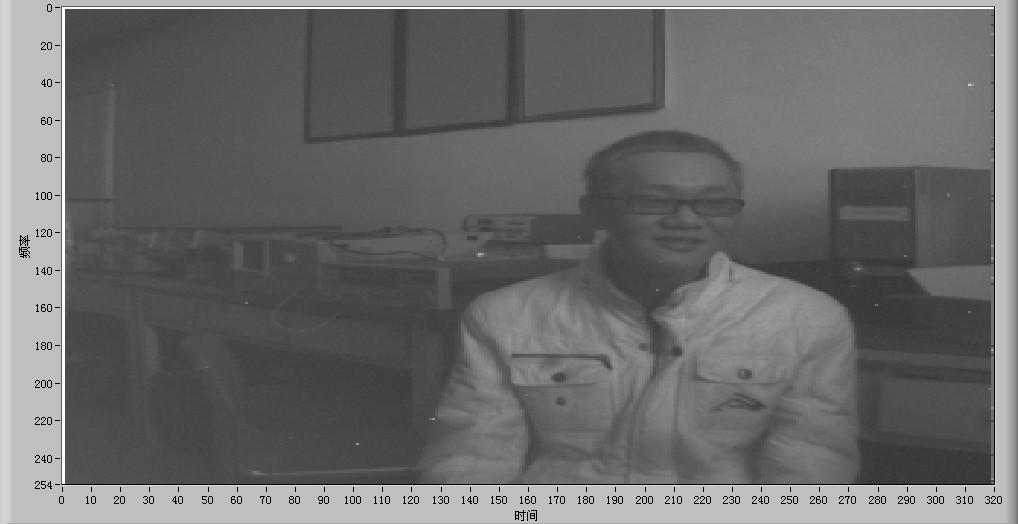

采集到的圖像信號，如圖
