實用單片機做有些小東西，由于空間有限，或單片機IO口有限，不想使用顯示屏。那么怎么知道單片機的運行狀態呢？本制作實現了ATMEGA16與 ATMEGA8之間通過紅外雙向收發。用ATMEGA16和LCD1602做成手持式掌機，ATMEGA8作為運行設備，掌機通過紅外可以對運行設備進行讀寫操作。使運行設備更加簡化，省卻了顯示部件、按鍵、通信數據線。


找來一個外殼，僅僅是使用外殼

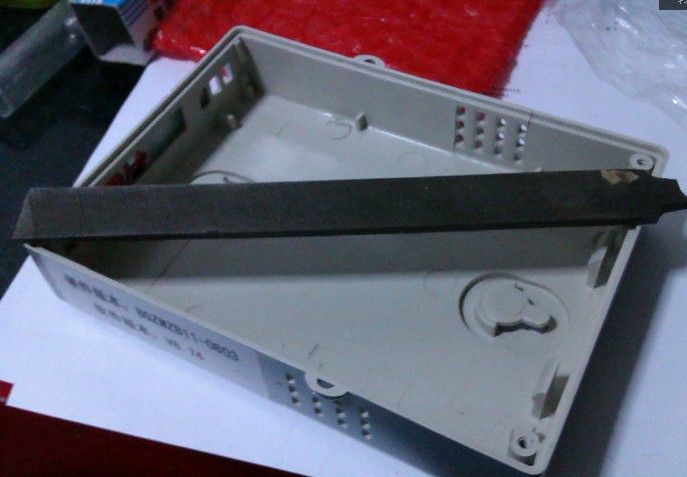

這就是用來開孔的工具，一把銼

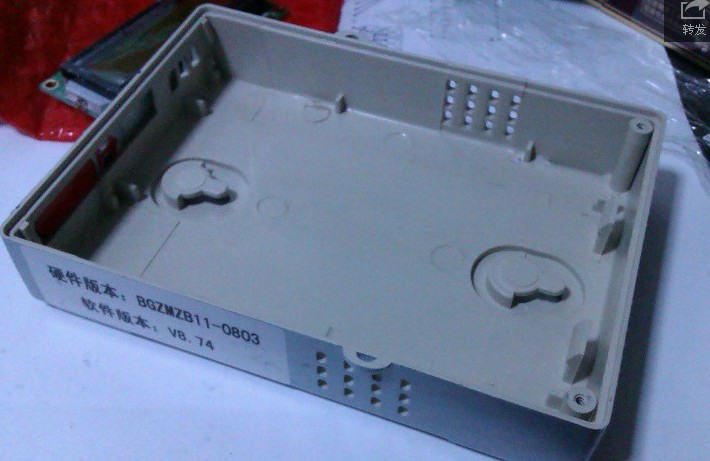

外殼底部

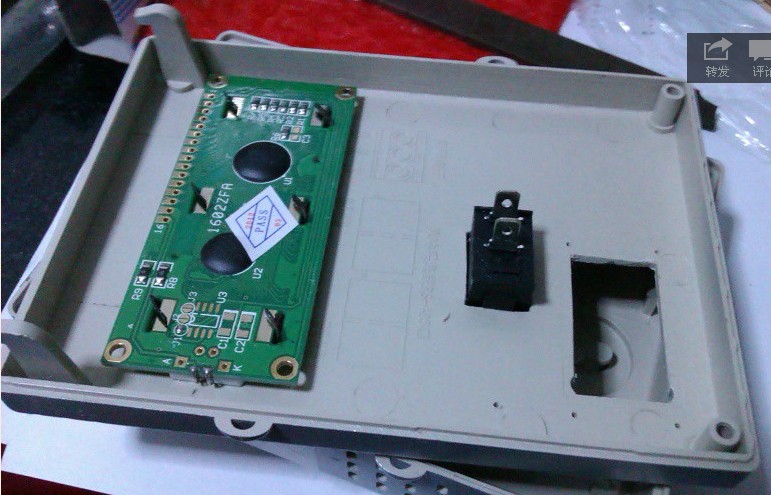

裁好的孔，剛好放下1602  開關  還有按鍵

按鍵的位置用一小塊板子焊接按鍵

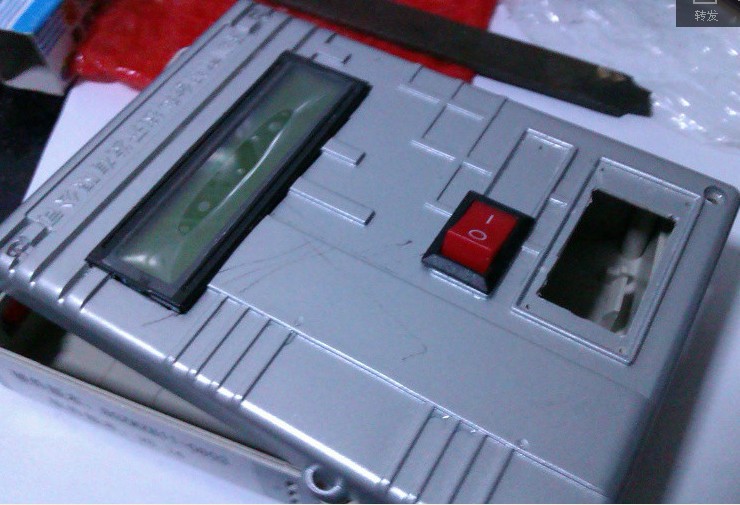

屏幕裝好的樣子

一個雙面綠色萬能板，質量挺好的，買的時候好像挺貴的，不過這么大的板子只用到了前半部分，后半部分沒有用上，空空蕩蕩

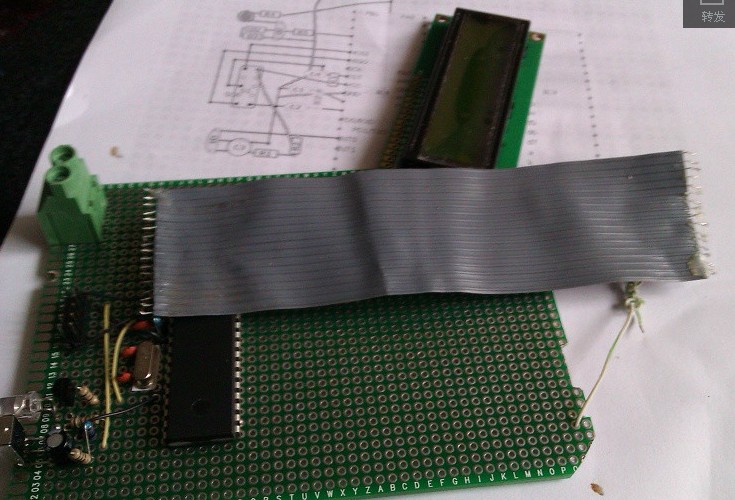

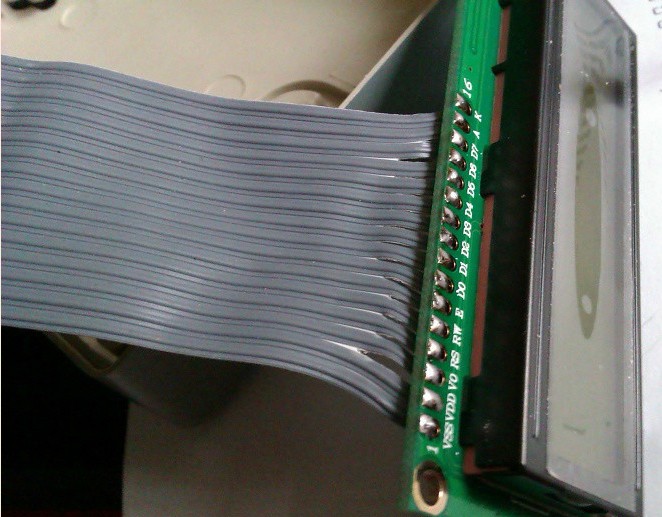

舊電話機里面的排線，數量還多出幾根，撕掉了

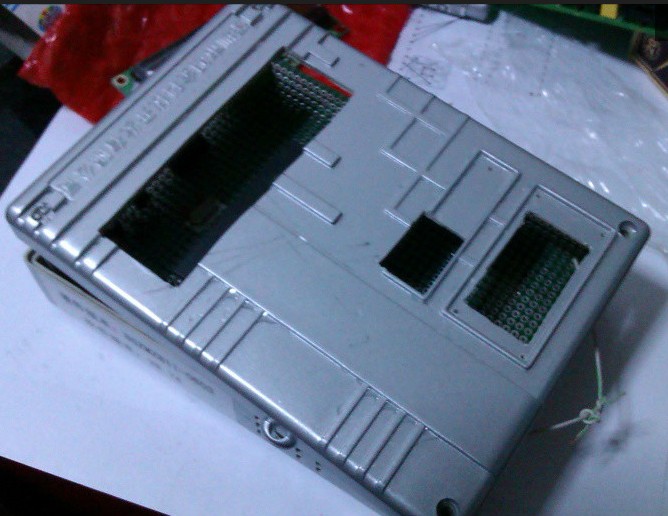

圖片順序亂了啊，這是開好孔的時候

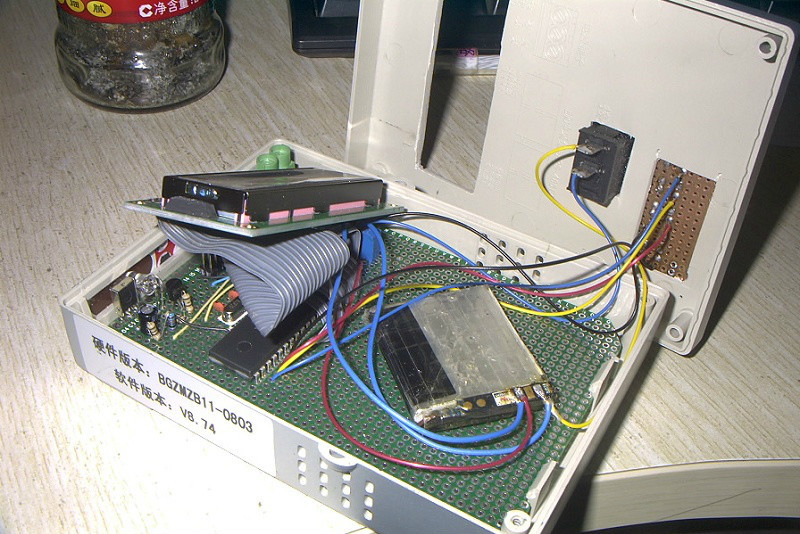

零件全部裝好了

最前面是紅外收發頭

******************************************

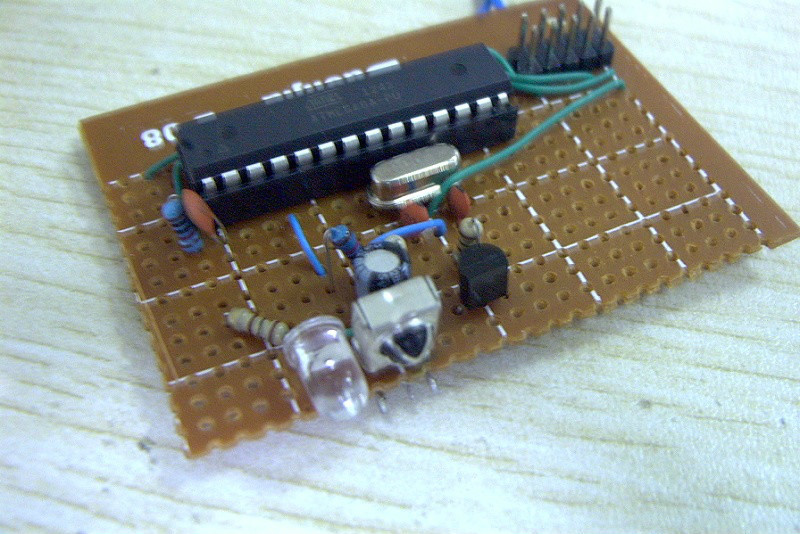

這是運行設備ATMEGA8，在調試，最前面是紅外收發頭

順便測試了一下功耗，待機電流16mA，紅外收發的時候26.2mA

用剛才做好的手持式掌機來讀寫

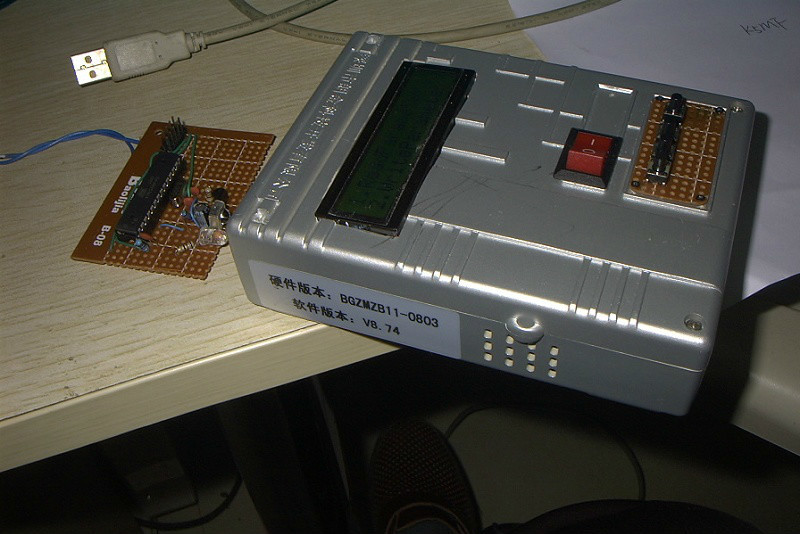

把兩個設備的紅外部分對準了，開始讀寫

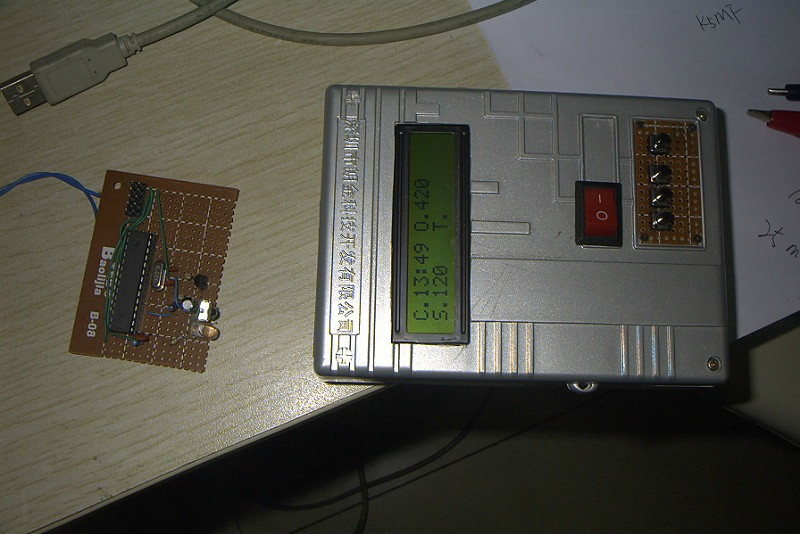

讀到了參數，時鐘、開關時間

******************************
上面調試完成了就要把運行設備放到被控裝置里去，這里的被控裝置是一個插線板，本次制作的目的是實現控制插線板定時開關

把調試好了的ATMEGA8拆下來，重新焊在一個尺寸合適萬能板上，插座里面分成了4個功能塊，電源、控制板、繼電器、紅外收發頭

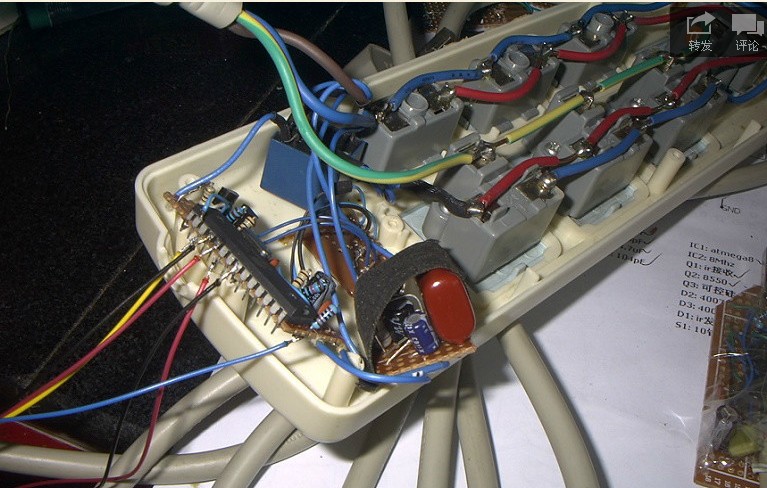

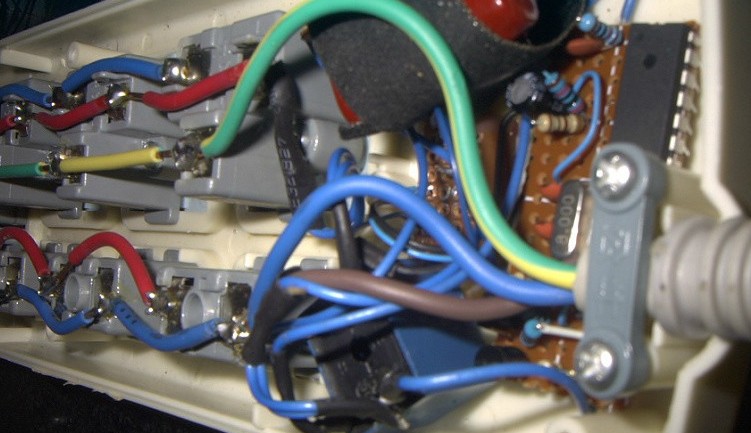

把線全部連好放進插座里面，插座里的這一塊空間原來是插線板的開關，開關拆掉了就有了這一片空間放我的東西了。電源用的是電容降壓電源，為了節省體積，研究了好幾天電容降壓的原理，計算需要的電流，單片機和紅外需大約30mA，繼電器大約需要50mA左右，因此電容選用了1.5uF

東西焊好測試發現程序還有問題，可是這個小板上已經沒有預留下載程序的接口了，沒辦法只能臨時飛線下載程序

刷好程序放進去

AVR編程器也是我自制的，來個特寫，沒有外殼用給他穿一件塑料衣服

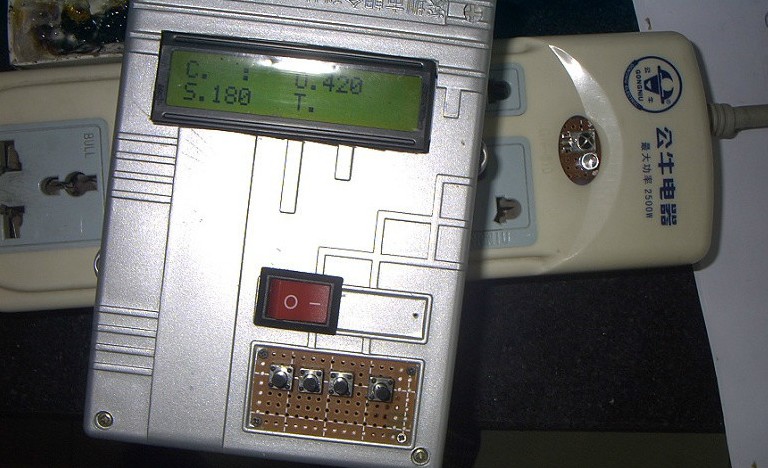

最后來個雙機通信全家福


本實例只是制作了定時插座，如果制作別的東西一樣可以用這個掌機實現讀寫操作。 由于1602屏幕太小，只設置了讀寫四個參數：時鐘、開時間、關時間、溫度。時鐘用的是單片機的定時器，據說有一定的誤差，不過我的要求并不高，在每晚 2:00關電。早上7:00開電。誤差個一兩分鐘沒所謂了。況且隔一段時間還可以用掌機來校時。
