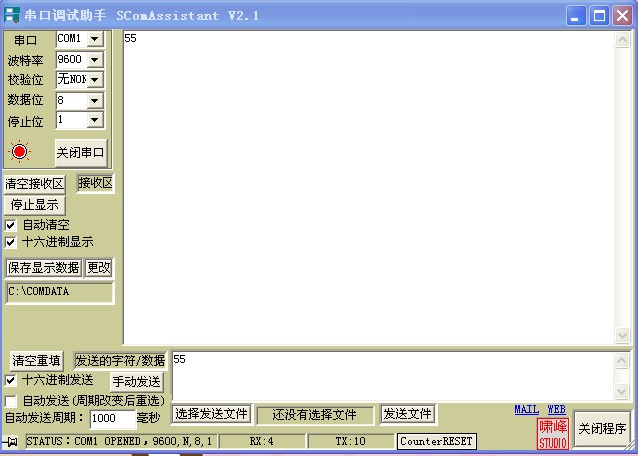

照片名稱：串口發送數據十六進制55

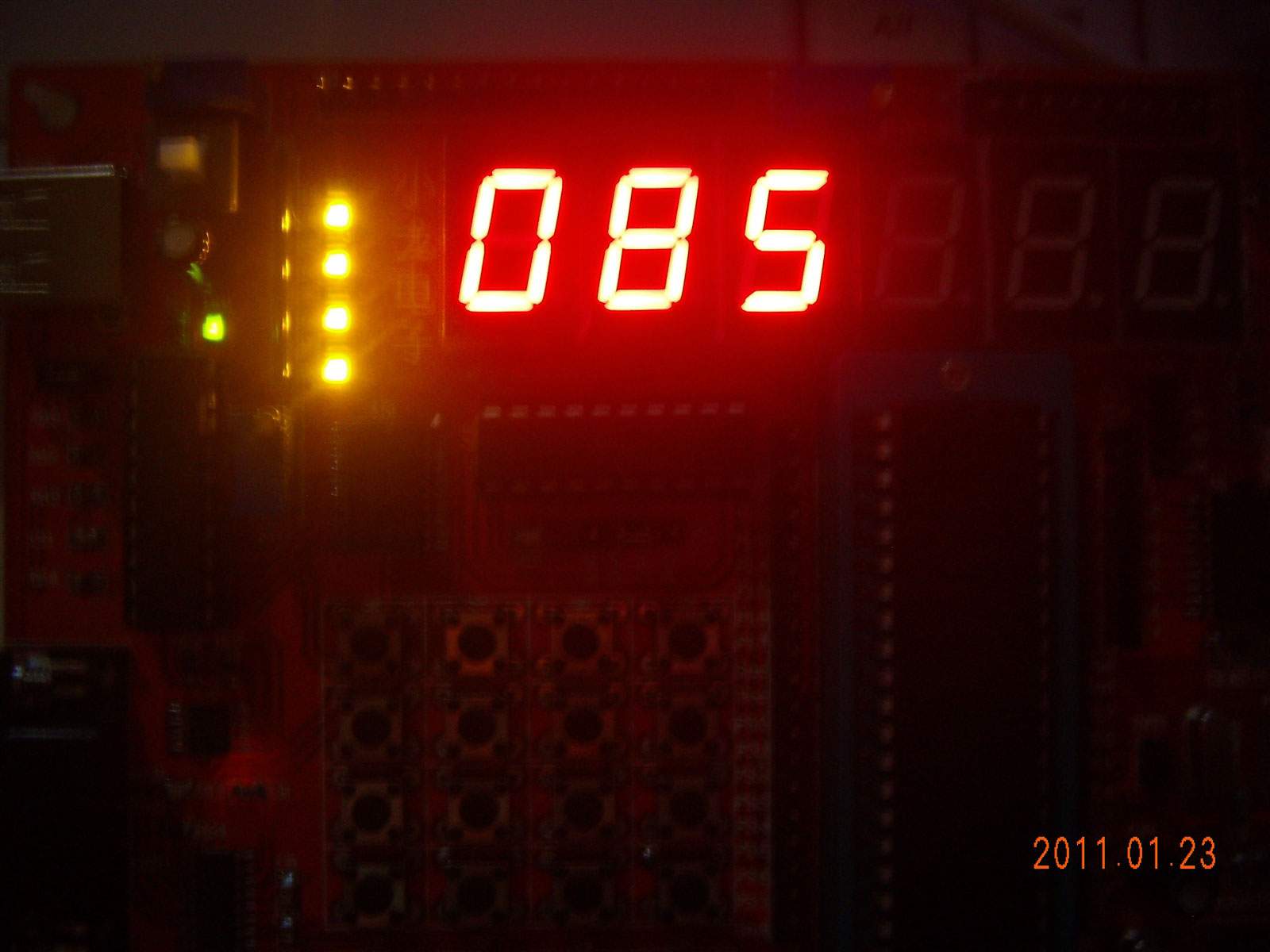

照片名稱：串口通信輸入十六進制55

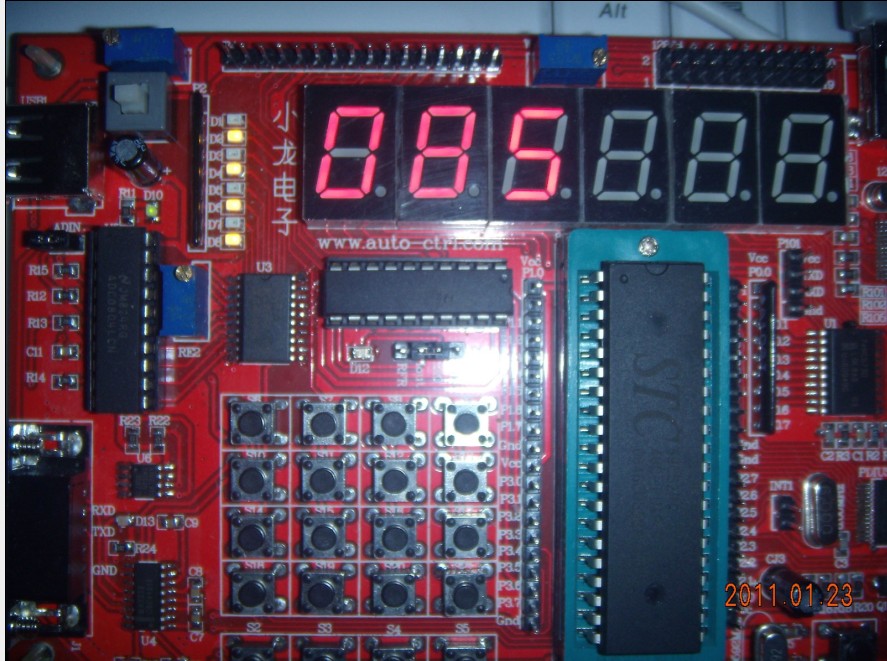

照片名稱：串口通信輸入十六進制55

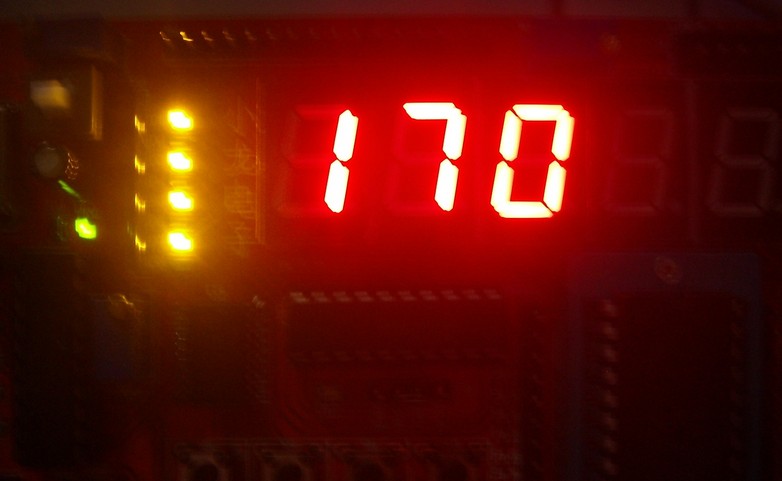

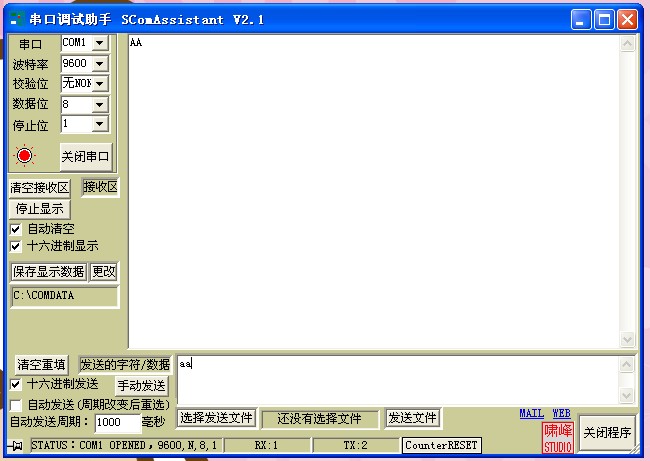

照片名稱：串口發送數據十六進制aa

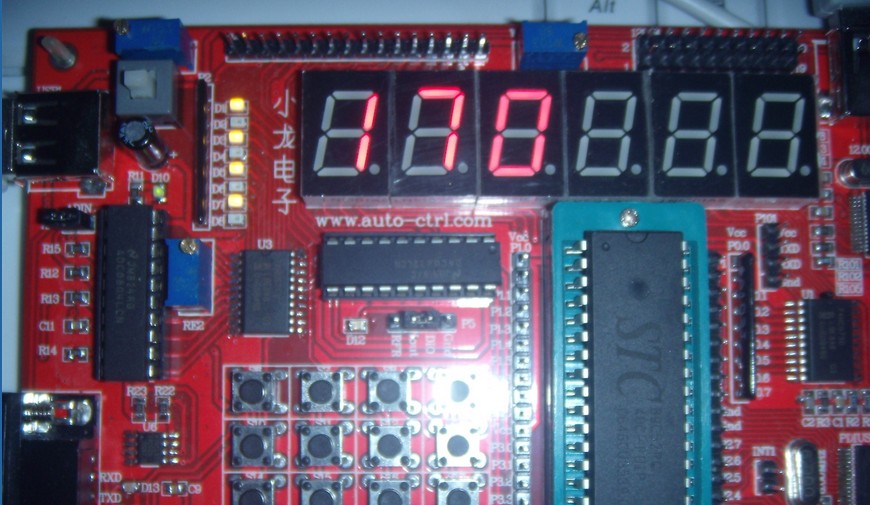

照片名稱：串口通信輸入十六進制aa



照片名稱：串口通信輸入十六進制aa

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int      　　　　　　　　 //宏定義
sbit duan=P2^6;    　　　　　　　　　　　　   //位聲明
sbit wei=P2^7;
uchar code sz[]={    　　　　　　　　　　　   //數碼管顯示數組
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};
uchar num,bai,shi,ge;    　　　　　　　　　  //申明四個全局變量
void ys(uint x)     　　　　　　　　　　　　  //延時函數
{
 uint z,y;
 for(z=x;z>0;z--)
  for(y=110;y>0;y--);
}
void main()      　　　　　　　　　　　 　  //主函數
{
 REN=1;     　　　　　　　　　　　 　　   //打開允許串口數據接收位
 SM1=1;      　　　　　　　　　　　　　  //選擇工作方式1  SM0=0(默認)  SM1=1
 TR1=1;      　　　　　　　　　　　　　  //打開定時器1
 TMOD=0x20;     　　　　　　　　　　  //設定定時器1的工作方式為工作方式2
 TH1=0xfd;    　　　　　　　　　　　   //設定波特率為9800,給定時器1高八位裝永久值253,當?shù)诎宋灰绯龊笥捎布�自動賦值給低八位
 TL1=0xfd;       　　　　　　　　　　  //給定時器第八位賦初值
 EA=1;      　　　　　　　　　　　　  //打開總中斷
 ES=1;        　　　　　　　　　　　　//打開串口中斷
 duan=0;     　　　　　　　　　　　　   //關閉段選鎖存器
 wei=0;      　　　　　　　　　　　　  //關閉位選鎖存器
 while(1)     　　　　　　　　　　　　  //進入大循環--一直調用數碼管動態掃描
 {
  P0=sz[bai];
  duan=1;
  duan=0;
  P0=0xfe;
  wei=1;
  wei=0;
  bai=num/100;
  shi=num%100/10;
  ge=num%10;
  ys(5);

  P0=sz[shi];
  duan=1;
  duan=0;
  P0=0xfd;
  wei=1;
  wei=0;
  bai=num/100;
  shi=num%100/10;
  ge=num%10;
  ys(5);

  P0=sz[ge];
  duan=1;
  duan=0;
  P0=0xfb;
  wei=1;
  wei=0;
  bai=num/100;
  shi=num%100/10;
  ge=num%10;
  ys(5);
 }
}

void ck() interrupt 4  　　　　　　　　   //串口中斷函數
{
 RI=0;       　　　　　　　　　　　　     //軟件將RI清零
 P1=SBUF;       　　　　　　　　          //將收到的數據賦給P1口的發光二極管
 num=SBUF;      　　　　　　　　　　 //將收到的數據賦給變量num
 ES=0;     　　　　　　　　                 //暫時關閉串口中斷
 SBUF=num;      　　　　　　　　       //將收到的數據賦值給SBUF
 while(!TI);      　　　　　　　　　　 //檢測數據是否發送完畢,數據發送完畢時TI將被置1
 TI=0;                                                   //用軟件將TI清零等待
 ES=1;      　　　　　　　　               //重新打開串口中斷
}
