本分類名曰自控電子，但自工作從單片機轉PLC后，實際很上很少涉及電子方面的東西了，有點對不起這個欄目。
客戶設備上的一臺電空變換器退役，客戶自購的型號錯誤，將電壓型的買成了電流型的，該器件采購周期較長，客戶單位生產時間較緊，所以想到了這個電路，將電壓控制信號轉換為電流信號。此電路是以前一搞硬件特牛的師兄設計的，曾在多個項目中使用，穩定可靠。書生曾用 Saber 對此電路進行動態仿真，轉換曲線十分平滑，線性度非常好。電路元件少，易采購，線路簡潔，具有較高的使用價值。

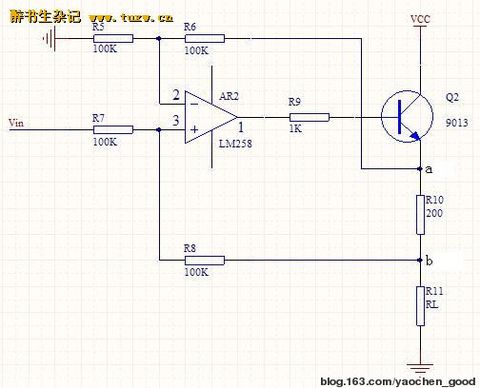

上圖中 Vin 為電壓輸入端，節點 b 為電流輸出端，RL是模擬負載。
推導過程：
根據“虛斷”的概念
由下一條反饋支路得到 Vb = 2 * V3 - Vin ①
由上一條反饋支路得到 Va = 2 * V2
根據“虛短”可知 V2 = V3，所以 Va = 2 * V3 ②
列 b 點的節點電流方程：IL = Vb / RL = [Va - Vb] / R10 + [V3-Vb] / R8
將①、②代入，得到：IL = Vin / R10 + (Vin - V3) / R8
因為 R8 >> R10，忽略后項，得到負載電流：IL = Vin / R10
可以看出負載電流是與負載大小無關的表達式
如將標準的 0-10V 電壓信號轉換為 0-20mA 的標準信號，只須令 R10 = 500Ω。同理，如轉換 0-5V 的電壓信號，令 R10 = 250Ω。
帶載能力：
帶載能力取決于Q2允許承受的電流和 VCC 的供電能力，以典型的工業標準信號 0-10V 到 0-20mA 的轉換為例，Q2 至少要能承受 20mA 電流（一般的三極管都能滿足），VCC 電壓最小 18V。

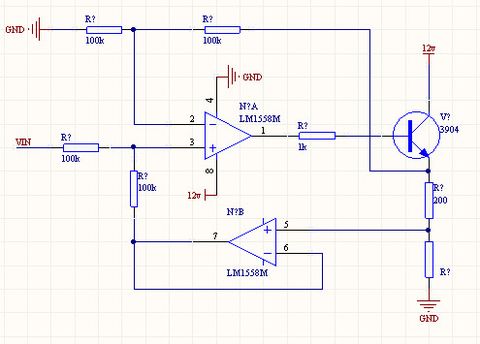

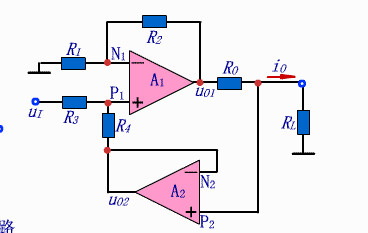

實際應用中可將反饋電阻 R8 換成了運放電壓跟隨器，反正 LM258 是雙運放，另一路空著也是空著，不用白不用。
