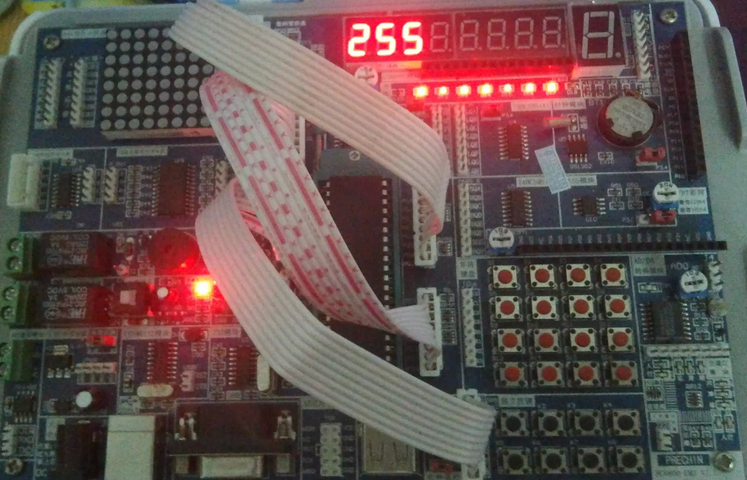

試驗效果如下:


#include<reg51.h>
#define duan   P0 //段選
#define wei P2 //位選
unsigned char code wei1[8] = {
0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//位選控制   查表的方法控制
unsigned char code duan1[17] = {
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼
unsigned char ge,shi,bai,temp;
void DigDisplay(); //動態顯示函數
void init(); //初始化函數
void main(void)
{
 init();
 while(1)
 {
  DigDisplay();
 }
}

void DigDisplay()
{
 unsigned char i,j;
 bai=temp/100;
 shi=temp%100/10;
 ge=temp%10;

 wei = wei1[i]; //發送位選
 duan = duan1[bai];     //發送段碼
 j = 10;      //掃描間隔時間設定
 while(j--);
 duan = 0x00;   //消隱
 i++;

 wei = wei1[i]; //發送位選
 duan = duan1[shi];     //發送段碼
 j = 10;      //掃描間隔時間設定
 while(j--);
 duan = 0x00;   //消隱
 i++;

 wei = wei1[i]; //發送位選
 duan = duan1[ge];     //發送段碼
 j = 10;      //掃描間隔時間設定
 while(j--);
 duan = 0x00;   //消隱
 i=0;
}
void init()
{
 TMOD=0x20;
 TH1=0xfd;
 TL1=0xfd;
 EA=1;
 TR1=1;
 SM1=1;
 REN=1;
 ES=1;
}
void usb() interrupt 4
{
 RI=0;
 temp=SBUF;
}
