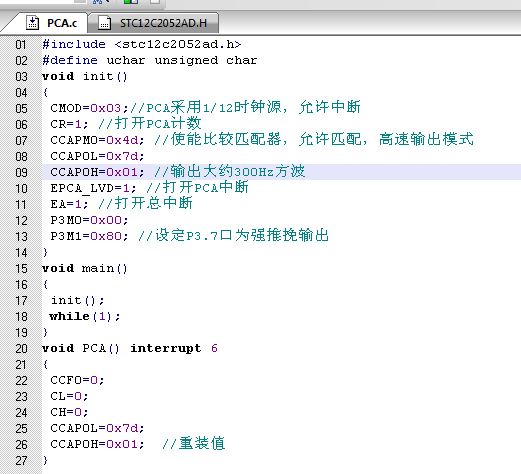

蜂鳴器作為單片機系統中很常用的器件，其應用是十分廣泛的。蜂鳴器有兩種，一種是有源蜂鳴器，只要加上5V就可以發出”滴...“的聲音，驅動簡單，程序也簡單，但是成本高,在很多場合，特別是現在市場競爭大的社會，是沒有使用有源蜂鳴器的；另外是一種是無源蜂鳴器，這個分兩種，一種是壓電蜂鳴器，結構極其簡單，價錢便宜，一種是電磁式的，結構比較復雜，價格也貴；其實無論哪種，其驅動是要加上方波信號才能發出聲音的。在現在很多場合，使用的都是無源的蜂鳴器。一般的單片機都是采用軟件延時來產生方波，占用資源比較大，控制也不方便。STC單片機具備PCA模塊，可以輸出PWM和可編程頻率，并且具備強推挽輸出，可以很方便的直接驅動無源壓電蜂鳴器。今日本人經過一番研究，終于學會使用STC的PCA模塊。程序比較簡單，本人在論壇上也發過類似帖子，如下：

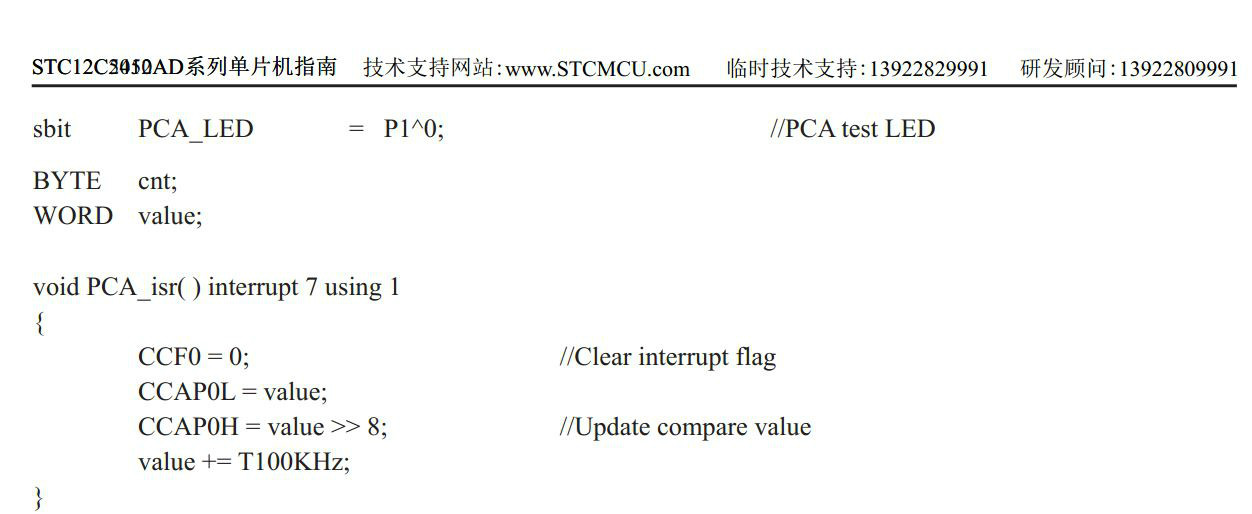

注意：STC官方出的數據手冊有錯，所以廠家的東西也不一定準確！錯在這里：PCA的中斷標號應該為6，而不是7！而且在手冊中并沒有提及CH和CL寄存器要清零，實際上是要的，倒是官方說CCAPNL和CCAPNH要重裝值，實踐證明不要也沒有什么不正常！如下圖：
