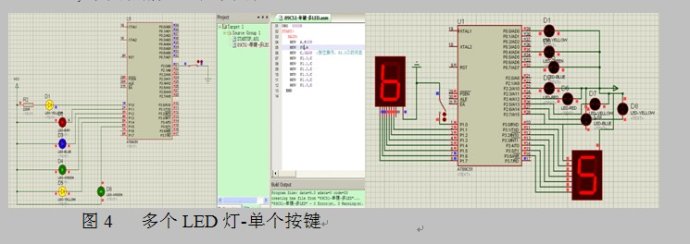

a)  單個按鍵與多個LED燈（位操作—輸入與字節操作—輸出）—判斷與子程序

此處只是將輸出指令由位指令換成了字節指令，而輸入判斷仍然是位判斷指令。

ORG 0000H

MAIN:

;   CLR C

   MOV C，P2.0 ;獲取P2.0位狀態 送位累加器;位與字節轉換需要判斷指令

JNC ZIJIE;JC位累加器—進位位為1轉移到ZIJIE ,

JNC位累加器為0轉移到ZIJIE，否則順序執行。

MOV C，P1.0

ZIJIE：；子程序起始

MOV  A，#00H

    MOV  P3，A

RET；子程序結束并返回調用處

END

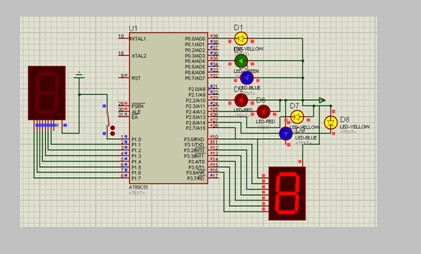

b)  單個按鍵與多個LED燈（位操作—輸入與位、字節操作—輸出）

l  位輸入控制位或字節輸出

ORG 0000H

MAIN:

;   CLR C

   MOV C,P1.0 ;獲取P1.0位狀態 送位累加器;位與字節轉換需要判斷指令

JNC ZIJIE      ;JC位累加器—進位位為1轉移到ZIJIE ,JNC位累加器為0轉移到ZIJIE，否則順序執行。

  MOV P0.0,C ;送位累加器到P0.0位等，P1.0位狀態變化則輸出隨之變化

    ACALL  DELAY   ; 調延時子程序

  MOV P0.1,C

      ACALL  DELAY

  MOV P0.2,C

      ACALL  DELAY

  MOV P0.3,C

    ACALL  DELAY

  MOV P0.4,C

    ACALL  DELAY

         MOV P0.5,C

    ACALL  DELAY          MOV P0.6,C

    ACALL  DELAY    MOV P0.7,C    ACALL  DELAY

SJMP MAIN ;相對轉移時間短，用AJMP絕對轉移時間長，RET是用于子程序的返回

ZIJIE:

  MOV A,#00H

  MOV P2,A      ACALL  DELAY

  MOV P3,A    ACALL  DELAY

     CLR A      MOV P0,A

   MOV P1,A     ACALL  DELAY

  RET

  DELAY:      ; 延時子程序 - 這是一個非常有用、而且常見的一個子程序

  MOV R5,#04H    ;將16進制數04H傳遞給寄存器R5

F1:

  DJNZ  R7, F1 ;寄存器R7減1非0跳轉到F1，直到減為0順序執行下一指令

  RET       ; 子程序結束，返回子程序入口處  ACALL  DELAY   ; 調延時子程序

  END

l  位輸入控制字節輸出

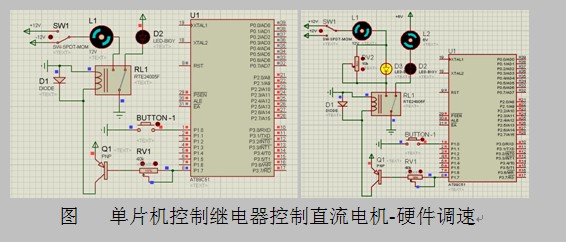

c)  單個按鍵與單個電機控制—開環控制

一個按鍵，一盞照明燈，一個繼電器。硬件接口問題—線路連接、硬件硬驅動問題（程序稱為軟驅動）。

一個按鍵，兩盞燈（指示、照明），一個繼電器。硬件接口問題—線路連接、硬件硬驅動問題。程序稱為軟驅動：就是利用兩個端口，通過延時或計時器完成轉換。

說明：

硬件特性，驅動與控制信號，程序編寫

1．  單個開關（按鍵）與多個LED燈→數碼管→點陣問題—最小系統—輸出擴展

a)        單個按鍵與多個LED燈（位操作—輸入與字節操作—輸出）

b)        單個按鍵與多個LED燈—數碼管（位操作—輸入與字節操作—輸出）—數組

c)         單個按鍵與多個數碼管（位操作—輸入與多字節操作—輸出）—靜態—數組

d)        多個按鍵與多個數碼管（位操作—輸入與字節操作—輸出）—動態—掃描函數

e)         單個按鍵與多個數碼管—點陣（位操作—輸入與字節操作—輸出）—靜態

f)         多個按鍵與多個數碼管—點陣（位操作—輸入與字節操作—輸出）—動態
