這是一個常用程序段—子程序—標準程序，通過端口掃描而獲得輸入數據或控制輸出數據，達到節省位或字節的目的—節約硬件資源。

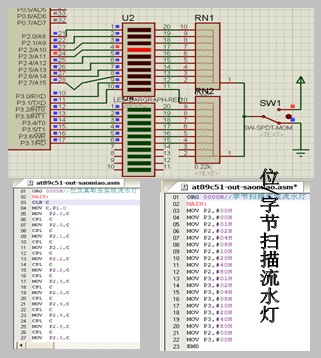

關于掃描，可以從位及其取反實現流水燈著手來理解。可以通過移位實現流水燈—掃描。可以通過字節數據（01H,02H,04H,08H,10H,20H,40H,80H—陽極管）的端口發送實現流水燈—掃描。可以通過數據表（DB 01H,02H,04H,08H,10H,20H,40H,80H—陰極管）實現流水燈—掃描。可以通過循環跳轉實現流水燈—掃描。掃描注意入比出查—獲得輸入要比較數據、發送輸出要檢查出口

掃描獲取端口字節

掃描輸出位移動產生動態效果（01、02、04、08、10、20、40、80），可以用字節表

掃描輸出字符字節，通過延時可以變換字符以便造成數字進位效果

ORG 0000H

START:

dbuf     equ  30h  ;置存儲區首址

temp     equ  40h  ;置緩沖區首址

         org 00h

         mov 30h,#2 ;存入數據

         mov 31h,#0

         mov 32h,#1

         mov 33h,#0

         mov 34h,#7

         mov 35h,#1

         mov r0,#dbuf

         mov r1,#temp

         mov r2,#6     ;六位顯示器

         mov dptr,#segtab ;段碼表首地址

dp00:    mov a,@r0    ;取要顯示的數據

         movc a,@a+dptr ;查表取段碼

         mov @r1,a     ;段碼暫存

         inc r1

         inc r0

         djnz r2,dp00

disp0:   mov r0,#temp    ;顯示子程序

         mov r1,#6      ;掃描6次

         mov r2,#01h    ;從第一位開始

dp01:    mov a,@r0

         mov p2,a   ;段碼輸出

         mov a,r2   ;取位碼

         mov p1,a   ;位碼輸出

         acall delay  ;調用延時

         mov a,r2

         rl a

         mov r2,a

         inc r0

         djnz r1,dp01

         sjmp disp0

segtab:  db 0C0H,0F9H,0A4H,0B0H,99H,92H  ;共陽極管

         db 82H,0F8H,80H,90H,88H,88H,83H

delay:   mov r4,#29h         ;延時子程序

aa1:     mov r5,0ffh

aa:      djnz r5,aa

         djnz r4,aa1

         ret

         end

？？？？？？？？？？？？？？？？？？？？？？？

************************************************************************

還可以用其他程序形式進行掃描，像循環、遞增或遞減判斷程序等。掃描技術可以用于點陣顯示，液晶板（LCD）顯示。這些都需要字符編碼、顯示延時、掃描端口以充分利用資源（節約資源）。





l  實例1—關于動態顯示—LED閃爍



ORG 0000H

  START:

    MOV  A,#0FFH   ；字節傳送

    MOV  P3,A  ；字節傳送

       MOV  P1,A

       MOV C, 0A0H ；位傳送

    JNB  0A0H,GUAN ；判斷位電平低為真，則轉移；直接地址位為0轉移

       MOV  P1,#00H ；  P1口先賦#0FFH，再賦#00H，則產生閃爍

RET

GUAN :

       MOV  P3,#00H ；P3口先賦#0FFH，再賦#00H，則產生閃爍，也可以使用取反指令

     RET   ;可以產生閃爍效果

 END

其他方法（如：延時子程序）也可以實現動態顯示。

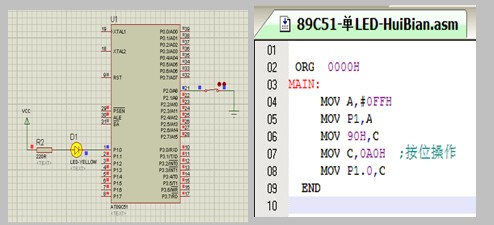

l  實例2—單個LED燈-單個按鍵的仿真

ORG  0000H   ；這是偽指令，機器并不執行，用于程序的交流。指令執行的起始地址，十進制用D表示，十六進制用H表示，二進制用B表示。一個字節（8位機、16位機、32位機、64位機）一次執行。也可以按位來執行，也就是一個bit。

ORG  00000000B與ORG  0000H作用相同。注意8位（bit）一個字節。16位的處理器需要用0000 0000H 表示。16或32位以上，使用操作系統（Wince、Linux等）更有效，可以利用大量的、底層的、專業化、標準化的面向控制的庫函數（如：API等）。

START:  ；這是偽指令，機器并不執行。只是為了匯編語言講故事的可理解性

　  MAIN:    ；偽指令，主程序，用于區別子程序

　  ^PC→MOV  A，#00H   ；將立即數00000000B(常數0D)傳送給累加器ACC（專用寄存器，可用于存放計算結果等）。要通過累加器A和其它存儲地址進行數據交換。注意PC是自動移位（自動+1）到下一個語句的地址。使用該語句實質上是讓PC具有初始位置。

^PC→MOV  P1，A    ；將累加器中的數(常數0D)傳送給端口P1（P1口8位全部置0，低電平， P1端口各位處于關閉狀態，LED燈處于系統響應的準備狀態），按字節傳送數據。特別記憶：PC→表示指針所指地址，并會自動加1。

^PC→MOV  C，0A0H   ；檢測P2.0口的狀態，將P2.0口的狀態（由按鍵狀態決定）傳送給位累加器C，位累加器C的地址是PSW(程序狀態字寄存器)的進位標志位CY(D7H\PSW.7)。P2.0口可以是開或關，也就是置1或0，高電平或低電平），按字節傳送數據。要通過位累加器C和其它存儲地址進行數據交換。該語句也可以寫成：MOV  C，P2.0，比較字節數據傳送MOV A，#00H或MOV  A，P1。

^PC→MOV  P1.0，C；等價于MOV  90H，C；將位累加器C地址中的值傳送給P1.0口（90H是其直接地址），也就是將P2.0口的狀態（由直接地址0A0H狀態決定）傳送給直接地址90H，P1.0口

^PC→MOV  P1.1，C  ；等價于MOV  91H，C

^PC→MOV  P1.2，C  ；等價于MOV  92H，C

^PC→MOV  P1.3，C  ；等價于MOV  93H，C  等等

END ；偽指令，程序結束標志

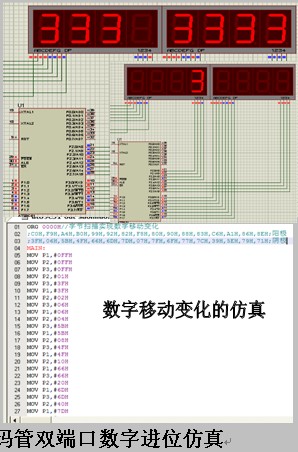

l  實例3—掃描實現數字移動變化的仿真

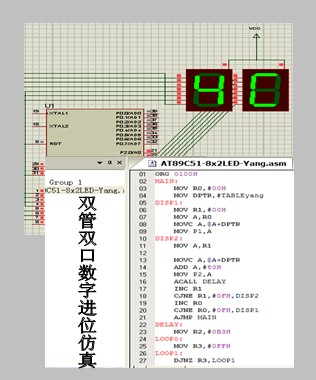

l  實例4—雙數碼管雙端口數字進位仿真

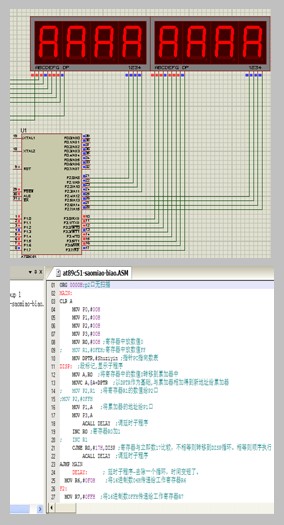

l  實例5—雙四數碼管組雙端口數字顯示—單端口掃描移動仿真—點陣

雙四數碼管組雙端口數字顯示—單端口掃描移動仿真，可以被分解為

a)  雙四數碼管組雙端口數字顯示—單端口無掃描無移動—>數字變化（依靠數表和指針），

b)  雙四數碼管組雙端口數字顯示—單端口掃描移動—>數字不變化（依靠數表和指針），

c)   雙四數碼管組雙端口數字顯示—單端口掃描移動—>數字變化（依靠數表和指針），

第十課 C51表達式語句及仿真器
