    下面進入正題，我們在通過MCG模塊設置系統時鐘的時候，往往無法去準確確定設置后系統的運行時鐘跟自己的設置是否對應。到這里可能會有人提出通過軟件延 時不斷翻轉某個IO狀態來驗證，好吧，我只能微微一笑了，呵呵~既然飛思卡爾給咱提供了方便的方式（不只是飛思卡爾，其實很多單片機都提供這個功能，這里 用飛思卡爾人家的東西就替人家吹吹吧），咱們何樂而不為呢。

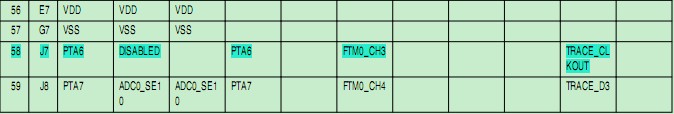

    K60（144pin的，因為有些型號由于管腳數量限制，可能會被裁減掉，這里為了嚴謹提一下）提供了兩個復用IO管腳（PTA6和PTC3）用來輸出 trace_clock 和FB_Clock，其中trace_clock為調試用的跟蹤時鐘，通過軟件可以設置成為MCG_Clock_Out或者 Core_Clock/System_Clock（注意trace clock實際輸出為內部時鐘的2分頻）；FB_Clock為FlexBus clock即總線時鐘。文字啰嗦，下面還是上圖（管腳復用圖），呵呵~

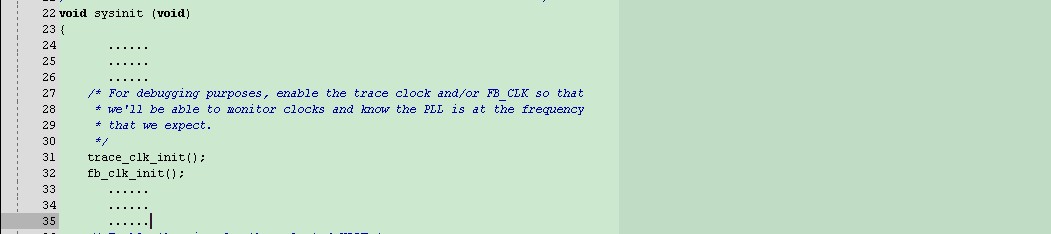

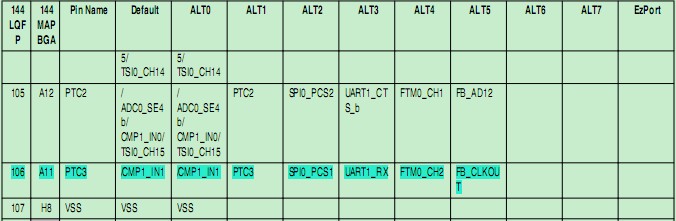

    上面是硬件上的復用情況，可以看到，trace clock 為第七個復用功能（ALT7），FB_Clock為第五個復用功能（ALT5）。現在硬件上的配置我們已經了然了，下面看看飛思卡爾官方給出的軟件上是怎 么實現的。這部分軟件需要到啟動代碼文件之一sysinit.c文件（這里再抱怨一下，飛思卡爾官方給出的太麻煩了，哎）里找到。在最后面可以看到兩個子 函數及在程序之中的調用，下圖：

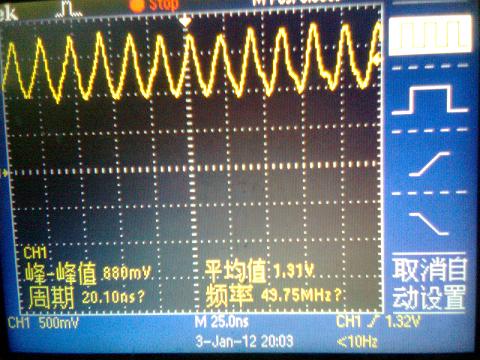

軟件上如上圖所示設置之后就可以正常輸出了。在軟件MCG初始化里，我設置的內核時鐘為100MHz（所以trace clock為50MHz，上面有說到），總線時鐘為50MHz（FB_Clock），下面看下我照下來的波形（汗，用手機照的，效果一般，沒帶U盤沒法從 示波器里直接導出，湊合著先看著，下次一定不要忘了帶U盤啊，呵呵）：

                        trace clock 波形圖

                        FB_Clock 波形圖

通過上面簡單的步驟就可以實現對K60內部時鐘的運行頻率驗證了，非常方便。不過從圖上看，波形有一定的直流分量，而且我測試過頻率越低，這個直流分量越小，沒想明白，希望有高手遇到過這個問題的指點一下，謝謝了。
