都已經大三了，我個人覺得自己過去把太多的時間用在學習上，十足是一種浪費。以前很努力的學習，也得過獎學金，可以說以前學習的最主要目的就是獎學金，不過現在想起來，真覺得有點得不償失。我很早以前就接觸單片機了，雖然算不上精通，但是搞一些小設計的話，自認為還可以。對于一個單片機的發燒友來說，單片機的編程器似乎是必不可少的。雖然我自己以前買的一塊開發板可以進行編程，但是我的開發板只能燒SST和STC的芯片，對于常用的AT89S系列卻不能燒錄。我覺得AT89S系列的芯片應該是最常見的了，很多的電子商店都有得賣，因此我有必要做一臺能燒錄此種芯片的編程器，那怕是簡易的也可以。
從搜集資料到做板焊接，足足花了2天的時間，終于把51單片機的編程器給弄好了(見圖1~3）。我做的這個板純粹是一個編程器，不是單片機實驗板。它不但有并口，還有串口。通過9針串口線可以對SST、STC等芯片進行編程；通過25針的并口線不但可以對Atmel公司的51（AT89S系列）、AVR單片機進行燒寫(電路參考51黑單片機網的http://www.zg4o1577.cn/bianchengqi/AT89s51bianchengqi.htm)，還可以對Altera的CPLD/FPGA，當然這需要進行相關的設置，并且用isplay（見圖4）軟件進行操作，之所以能夠燒寫Altera公司的CPLD/FPGA，因為這個編程器的并口部分本身就是按照Altera的BYTEBLAST線來做的。

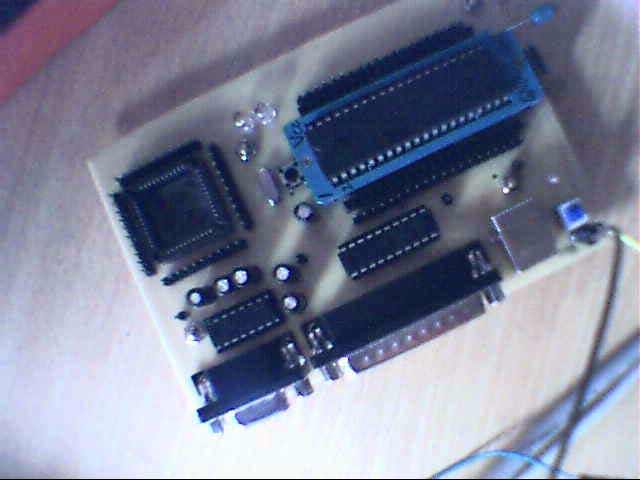

圖（1）51編程器的最終實物

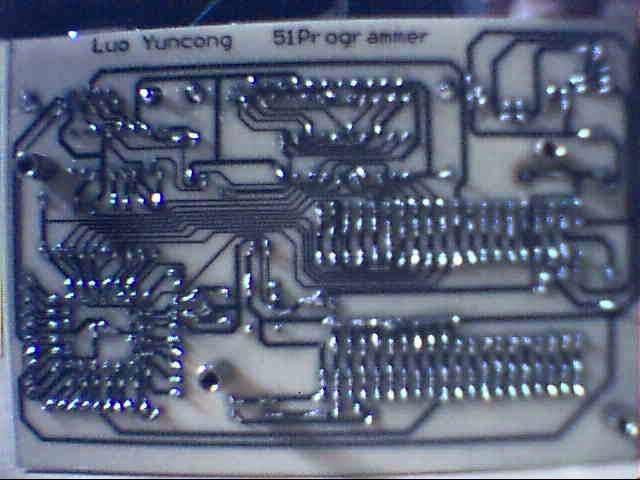

圖（3）編程器的PCB板（此為感光板做的單面板）

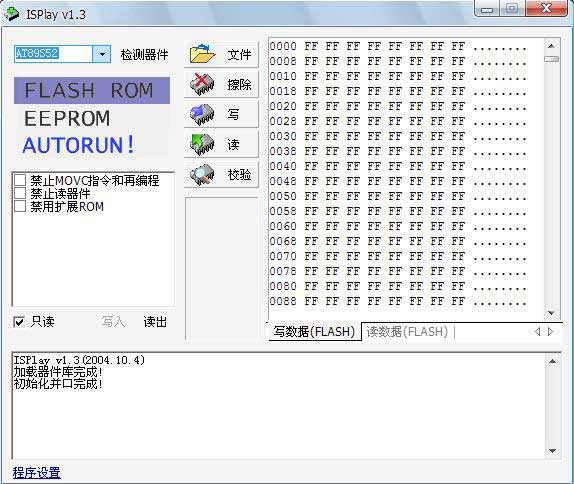

圖（4）isplay軟件界面
雖然業余的小制作會對學習有那么一點點的耽誤，但是每當我成功之后，這種成就感與滿足感夠我High好幾天了，耽誤的一點時間又算得了什么。不過，這次做板的經歷卻讓我注意到了幾個問題，在業余的條件下做板，線寬盡量不要小于15mil，最好以20mil為宜，對電路板進行鋪銅時，鋪銅區與線之間的距離（默認為10mil）要大一點，建議為40mil或者更大，否則的話，很容易造成電路線路的短路，但是如果不鋪銅的話，在做板的時候，腐蝕會久一點，甚至?xí)速M很多三氯化鐵。
不管怎樣，業余的小制作就先告一段落了。
