ADC0804是一種常用的帶微機接口的ad轉換器，在單片機系統中常用，在使用中，大家或多或少的也遇到了一些問題吧，在本站的51hei單片機學習板開發的過程中也遇到了一些問題，主要是干擾的問題，不過最后還是完美的解決了。
ADC0804的接地對于噪聲的抑制至關重要。通過實驗可以很清楚地證明這一點。一開始我的電路中沒有區分?jǐn)?shù)字地和模擬地，而是把它們統統就近接地，結果通過示波器觀察AD轉換的結果發現低三位存在嚴重的跳變?cè)肼�，根本無法區分高低電平。后來，我又對電路圖進行改進，嚴格區分?jǐn)?shù)字地和模擬地，并將兩者最終在一點接地。結果發現跳變?cè)肼曄�，完全能夠滿足試驗要求。
在設計pcb的時候，給模擬部分和數字部分用2組獨立的電源是最好的辦法，抗干擾性最強，但是這樣會增加成本，一般要求不高的情況下，用單一電源，然后從電源部分單獨拉2組線到ad這樣效果比較好

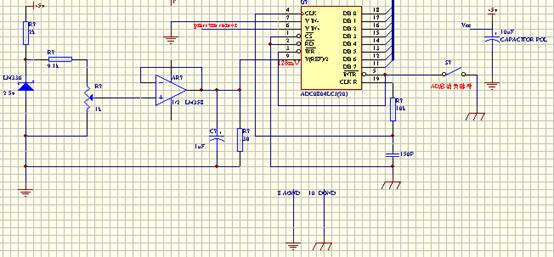

改進前的電路圖：

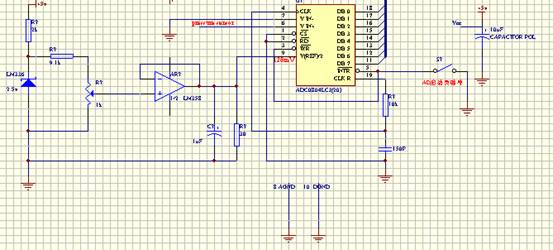

下面是經過改進區分了數字地與模擬地后的電路圖。
大家以后做 這類ad 的時候設計pcb 一定要注意這點，還有就是線不要太長，過長的線也可能造成干擾。
