電子競賽終于暫告一段落了，正在等待成績~~~這一個月，確實挺忙的，特別是交上論文之后的幾天，一直在實驗、調試，為了電子競賽請假不去晚自習，逃了一節物理課，周末有時候一天都在宿舍弄電路和編程，不過最后終于是成功了，這就是回報呵，至少是經歷了這么一回事，到了九月份的省賽，就會更加條理了，論文格式也就熟悉了，到時候更要加倍努力啊~爭取拿省獎！，感興趣的可以聯系我。
-節選自論文
摘要：

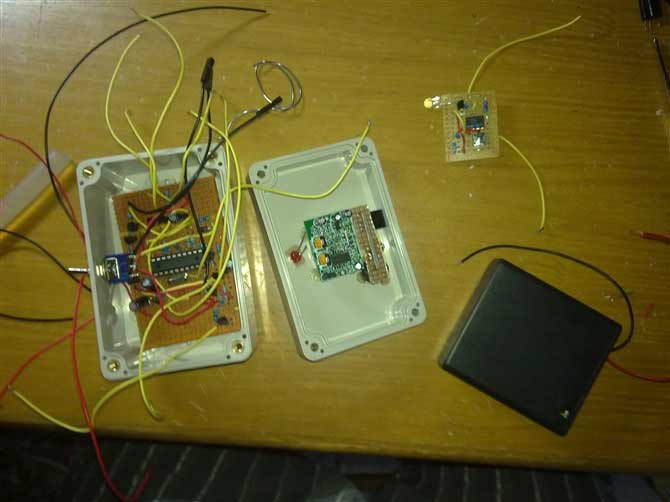

本產品以單片機為核心，運用模擬電路進行采樣，信號放大、對單片機電源控制與遙控開關機，工作時第一次延時1分鐘保證了安裝人員安全離開，然后進入單片機不工作的低耗能狀態。該探頭的有效范圍是7米，在探測到人員之后立即開啟單片機，利用單片機控制蜂鳴器周期性報警。
Summary：
This product MCU, using analog circuit for signal sampling，signal amplification， on-chip power control and remote on/off control，delays 1 minutes when works for the first time for people who installs it to go away safely, and then goes to leave the MCU awaiting on a low energy State. The probe of the valid range is 7 meters，and the MCU opens when immediately detected people，microcomputer buzzer periodic report to the police.
Key words: MCU，delay，periodic alerts，static，low power consumption
一、設計任務與要求
2、設計指標：
工作電壓 DC6V（4節7號干電池）
工作電流 靜態<72μA
報警 10mA
使用環境：相對溫度 -20～+38℃
相對濕度<80%
輸出音頻功率：>85db （這個不好弄，10mA啊 - -）
工作要求：安裝四節電池后掛在離地面2米處，擰開開關，延時1分鐘（防止安裝的人被誤認為竊賊），立即進入工作狀態。有人進入時，紅色指示燈亮，周期性發出刺耳報警聲10秒。間歇6秒。
發揮部分：手動遙控打開、關閉
3、題目評析：
按題目要求，其要點是工作電壓是6V，用4節7號干電池實現；而要求靜態低功耗<72μA，按要求打開開關1分鐘后進入工作狀態，有人進入紅色指示燈亮伴隨報警聲（周期性，響10秒，歇6秒），此時進入工作狀態，電流10mA左右。
二、方案評論
方案一、采用555電路實現延時周期報警，其缺點較多：定時精度不夠高，欲實現更多功能需要多只555電路與它集成電路，外圍電路，故導致功耗過高。
方案二、利用單片機控制，在控制上相對簡單，工作時定時精度高，可實現很多實用功能，工作時電流不算高，保證功耗較低。
2、元件選取：
（1）熱釋電紅外傳感器模塊（僅用其基本功能）
（2）電阻、電容、三極管（NPN全為9013，PNP全為 9012）、二極管等均選用普通件
（3）單片機選用AT89C2051
（4）遙控部分：紅外光敏二極管、發射接收頭、555等
六、性能分析
1、優點：
（1）滿足靜態<72μA
（2）最初開機時延時，防止誤報
（3）報警周期滿足要求，報警以3為輪數降低功耗
（4）無人入侵時進入待機狀態，降低功耗
（5）擴展功能——加入遙控開關機
2、缺點：
（1）還有功能更強的單片機，如PIC12F629等更低功耗的系列，并未采用，原因是以前從未用過，不能保證熟練運用。
（2）并未完全運用單片機功能：由于該單片機掉電模式電流仍有30μA，總超過要求，故采取了硬件控制，使其外圍電路稍多。
（3）報警時電流稍超標，原因：單片機選取問題，元件選取器主要作用，蜂鳴器為保證響亮而電流稍大。
附：熱釋紅外模塊資料：

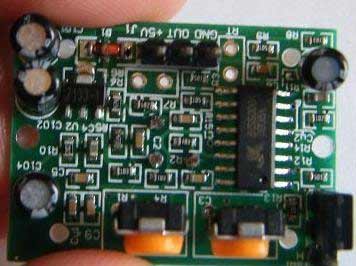

這款是采用紅外專用芯片BISS0001芯片設計的人體傳感模塊，它最大的優點是性能穩定可*，模塊有三個輸出腳，左上圖標有“＋”的是正電源，標有“－”的是地，標有“OUT”的是輸出腳，有人活動輸出3V高電平，無人輸出0V低電平。
一、特點
采用PIR熱釋電傳感器、菲涅爾
低功耗、靜態功耗50uA
寬電壓范圍、DC 4.5-20V
電路板小體積38*28mm(32*24*mm)
可重復/不可重復觸發方式選擇
使用簡單、電源+ -信號輸出
感應距離7米
感應角度110°
二、電氣參數
工作電壓范圍 直流電壓4.5-20V
靜態電流 50uA
輸出電平 高3.3 V /低0V
觸發方式 L不可重復觸發/H重復觸發
電路板外形尺寸 38*28mm(32*24*mm)
感應角度 110°
感應距離 7米
