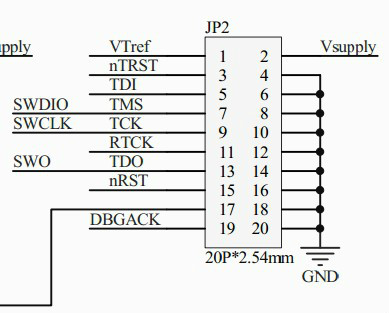

20腳 標準接法

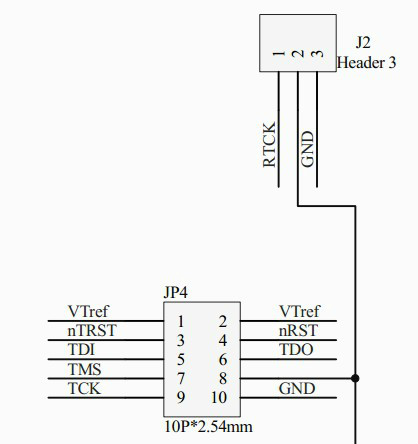

10腳 標準接法



SWD 下載

一直在核心板上玩 103ZE
都是些小程序  都是在RAM中調試的
而且只接三根線GND SWDIO SWCLK　(VCC 直接接JLINK內部的)
很爽利 不過今天要試IIS 要放一個大的數據進去
于是要燒到FLASH中去  發現很快進度條走完  然后顯示失敗
放狗一搜,說要接RESET,于是接上,果然下進去了..
慘了,我PCB都畫好了,都只有4線(VCC SWDIO SWCLK GND)

解決辦法： 可以不接，可以在MDK仿真器的設置里面不使用硬件復位，而是用system reset或者vect reset，前者適用的范圍更廣

SWD 標準接法

從信號完整性角度和防止電源反插方面考慮， 線序按
1  VCC
2  GND
3  SWCK
4  SDIO
比較合適。

最好還是把NRST帶上，仿真不帶RST還是很別扭的。
PIN 1: GND
PIN 2: NRST
PIN 3: VCC
PIN 4: SWDIO
PIN 5: SWDCLK
這個樣子的排序，插反才不會出問題

看圖從方便Layout來看順序應該是：1-SWDIO(PA13);2-GND;3-VCC;4-SWDCLK(PA14)。
但為了防止插反燒東西：1-GND;2-VCC;3-SWDCLK(PA14);4-SWDIO(PA13);
NRST排在尾，到時加不加可以靈活改變。
1-GND;
2-VCC;
3-SWDCLK(PA14);
4-SWDIO(PA13);
5-NRST.
