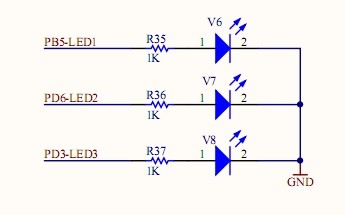

原理圖：
頭文件及完整例程下載：http://www.zg4o1577.cn/f/stm32標準例程庫函數.rar
程序：
#include "stm32f10x.h"
GPIO_InitTypeDef GPIO_InitStructure;
#define LED1_ON GPIO_SetBits(GPIOB, GPIO_Pin_5);
//#define LED1_ON GPIO_WriteBit(GPIOB, GPIO_Pin_5, Bit_SET);
//#define LED1_ON GPIO_WriteBit(GPIOB, GPIO_Pin_5, Bit_SET);
#define LED1_OFF GPIO_ResetBits(GPIOB, GPIO_Pin_5);
//#define LED1_OFF GPIO_WriteBit(GPIOB, GPIO_Pin_5, Bit_RESET) ;
#define LED2_ON GPIO_SetBits(GPIOD, GPIO_Pin_6);
#define LED2_OFF GPIO_ResetBits(GPIOD, GPIO_Pin_6);
#define LED3_ON GPIO_SetBits(GPIOD, GPIO_Pin_3);
#define LED3_OFF GPIO_ResetBits(GPIOD, GPIO_Pin_3);
void RCC_Configuration(void);
void LED_Config(void);
void Delay(__IO uint32_t nCount);
/****************************************************************************
* 名 稱：void LED_Config(void)
* 功 能：LED 控制初始化函數
輸入
****************************************************************************/
void LED_Config(void){
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOD , ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED1 V6 //將V6,V7,V8 配置為通用推挽輸出
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //口線翻轉速度為50MHz
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_3; //LED2, LED3 V7 V8
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOD, &GPIO_InitStructure);
// GPIO_Init(GPIOD, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; //LCD背光控制
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOD, &GPIO_InitStructure);
GPIO_ResetBits(GPIOD, GPIO_Pin_13); //LCD背光關閉
}
/****************************************************************************
* 名 稱：int main(void)
* 功 能：主函數
****************************************************************************/ int main(void)
{
RCC_Configuration(); //系統時鐘配置
LED_Config();//LED控制配置
while (1)
{
LED1_ON; LED2_OFF; LED3_OFF;//LED1亮 LED2,LED3滅（LED2，LED3 僅V5 V3，V2，V2.1板有）
Delay(0xAFFFF);
LED1_OFF; LED2_ON; LED3_OFF;//LED2亮 LED1,LED3滅（LED2，LED3 僅V5 V3，V2，V2.1板有）
Delay(0xAFFFF);
LED1_OFF; LED2_OFF; LED3_ON;//LED3亮 LED1,LED2滅（LED2，LED3 僅V5 V3，V2，V2.1板有）
Delay(0xAFFFF);
}
}
/****************************************************************************
* 名 稱：void RCC_Configuration(void)
* 功 能：系統時鐘配置為72MHZ
* 入口參數：無
* 出口參數：無
* 說 明：
* 調用方法：無
****************************************************************************/
void RCC_Configuration(void)
{
SystemInit();
}
/****************************************************************************
* 名 稱：void Delay(__IO uint32_t nCount)
* 功 能：延時函數
* 入口參數：無
* 出口參數：無
* 說 明：
* 調用方法：無
****************************************************************************/
void Delay(__IO uint32_t nCount)
{
for(; nCount != 0; nCount--);
}
