之前我在51hei網站上看到教程，但按照網站上的教程做了好幾遍了都沒成功，一直出現亂碼，也不知道錯在那里，現在終于找到了新的方法點亮 LCD1602而且在上面現實"hello,world!");"，代碼也比較簡短，因為Aruidno的I/O口有限，所以我也使用4-bit模式。

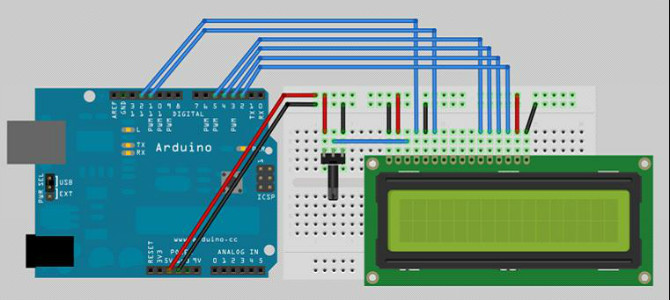

　　先看連接Arduino和LCD的線路連接圖：





腳位連接說明：以上圖為例，是從左到右第一腳開始數起：
1 Vss 接地 (0V)
2 Vdd 電源 (+5V)
3 Vo或與Vee - 對比度調整(0-5V), 可接一顆1K的電阻或接一個5K的電位器
4 RS Register Select:   參數：{1: D0 – D7 設置為1時當作資料解釋   0: D0 – D7 設置為0時當作指令解釋}
5 R/W Read/Write mode:   參數：｛1: 從LCD讀取資料   0: 寫資料到LCD(一般情況下很少從LCD讀取資料，把這個腳接地可省I/O腳位)｝
6 E Enable
7 D0 Bit 0 LSB
8 D1 Bit 1
9 D2 Bit 2
10 D3 Bit 3
11 D4 Bit 4
12 D5 Bit 5
13 D6 Bit 6
14 D7 Bit 7 MSB
15 A+ 背光(串聯一個1K的電阻接地或串聯一個5K的電位器調整背光)
16 K- 背光(GND)　

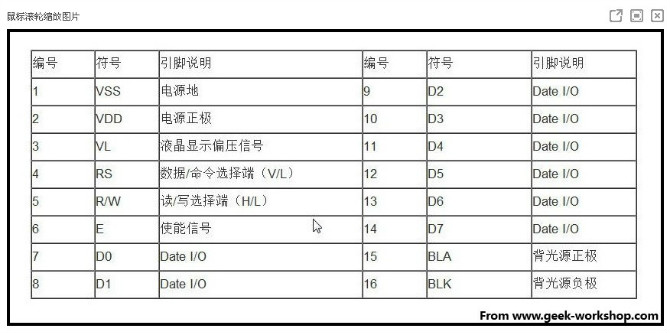

 在極客工坊網站上弄來下面這個圖：





下面是代碼：



#include <LiquidCrystal.h>

LiquidCrystal lcd(12,11,5,4,3,2);  //定義腳位

void setup()
{
  lcd.begin(16,2); //設置LCD顯示的數目。16 X 2：16格2行。
  lcd.print("hello,world!"); //將hello,world!顯示在LCD上
}
void loop()
{
  lcd.setCursor(0,1);  //將閃爍的光標設置到column 0, line 1 (注釋：從0開始數起，line 0是顯示第一行，line 1是第二行。)
  lcd.print(millis()/1000); //開機后屏幕現實以秒幾時的時間
}

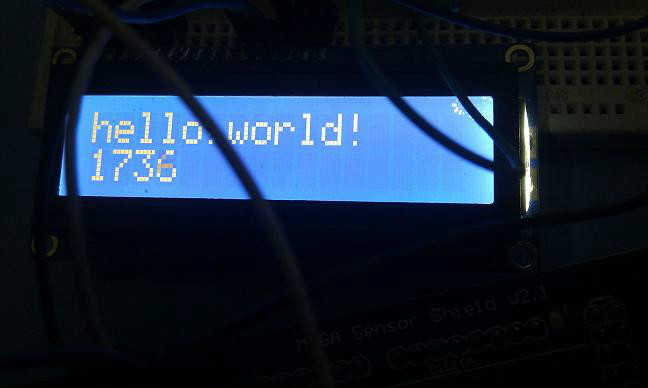

　　代碼上傳到Arduino之后顯示如下圖
