奔跑哥大俠的作品就是牛：

溫度是我們生活中接觸的較多的物理量之一，例如氣溫、人體溫度，但很多時候卻不能實地測量，例如在室內想實時知道室外的氣溫，這時候就需要使用無線傳輸來實現了。Arduino控制器外圍實現ZigBee無線傳輸功能的主要有XBee模塊和Zigduino控制器，XBee模塊是串口操作，使用Arduino控制器與XBee模塊即可實現ZigBee無線傳輸，但是XBee模塊價格較高，而且需要轉接板或連接線，不利于集成化；Zigduino是帶有ZigBee無線傳輸功能的Arduino兼容控制器，具有集成化程度高、體積小、性價比高的優點。從性價比的角度出發，本文最終采用Zigduino控制器來實現溫度數據的ZigBee無線傳輸。

本文利用Zigduino內部集成的無線模塊實現數據的無線傳輸，溫度測量部分采用單總線數字式溫度傳感器DS18B20實現溫度測量，時鐘和顯示部分使用DS3231實時時鐘模塊和LCD1602液晶顯示模塊實現時鐘和溫度的顯示功能。

一、Zigduino IDE的設置

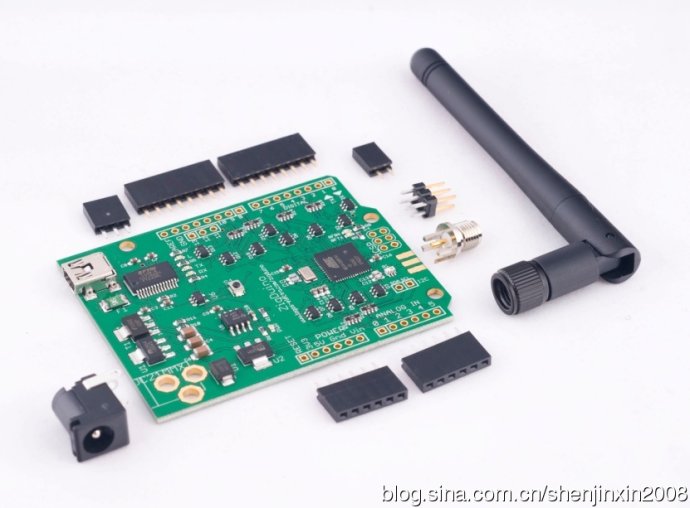

Zigduino是一款兼容Arduino的開源硬件控制器，不僅與Arduino控制器保持兼容，而且內部集成了802.15.4協議無線模塊，支持任何基于802.15.4協議的無線模塊，包括ZigBee，MAC/6LoWPAN和 RF4CE。雖然Zigduino的核心單片機Atmega128RFA1的工作電壓為3.3V，但是Zigduino控制器的引腳兼容5V，并且可以與Arduino擴展板保持兼容。除此之外，Zigduino控制器還內置了鋰電管理模塊，并且具有128KB FLASH和16KB SRAM，可以滿足較復雜的應用需求。Zigduino實物圖如圖1所示。

圖1 Zigduino實物圖

Zigduino的開發環境是基于Aduino的開發環境開發而來，可以使用Ziduino完整版或Arduino IDE擴展包來實現Zigduino的開發。IDE完整版下載地址：http://pan.baidu.com/share/link?shareid=387242&uk=3643299，IDE擴展包下載地址：http://pan.baidu.com/share/link?shareid=419678&uk=3643299

完整版的使用方法：直接解壓縮后運行arduino.exe，在板卡里選擇OCROBOT HoneyBee即可正常使用。

擴展包的使用方法：將擴展包內2個文件夾復制到原IDE的根目錄下，替換掉提示重復的文件后，再次運行arduino.exe即可正常使用。

二、溫度測量部分

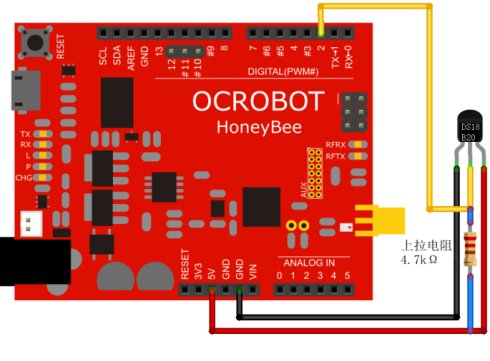

溫度測量部分采用Zigduino控制器和溫度傳感器DS18B20來實現，將DS18B20的VDD和GND分別接至Zigduino 控制器的5V和GND，數據引腳DQ接至Zigduino控制器的數字端口D2，并且在數據引腳DQ與+5V之間連接阻值為4.7kΩ的上拉電阻，以保證溫度傳感器DS18B20能夠正常工作，Zigduino控制器與DS18B20的連接示意圖如圖2所示。

圖2 溫度測量部分硬件連接圖

溫度測量部分采用Zigduino控制器與DS18B20來實現溫度的測量，即可使用第三方函數庫DallasTemperature來實現，只是將帶有兩位小數的溫度數據先放大100倍，以去除小數點，再提取出溫度數據的整數部分和小數部分，具體代碼如下所示。

#include //加載無線庫

#include //加載單總線總線庫

#include //加載單總線溫度傳感器庫

#define ONE_WIRE_BUS 2 //定義單總線所連接的引腳

OneWire oneWire(ONE_WIRE_BUS);

DallasTemperature sensors(&oneWire);

char i,j; //定義變量，用于存放溫度數據的整數和小數部分

int a; //定義變量，用于存放溫度數據

void setup()

{

ZigduinoRadio.begin(11);//設置通道為11，可設置為11-26

sensors.begin(); //初始化傳感器

}

void loop(){

sensors.requestTemperatures(); // 從DS18B20傳感器獲取溫度數據

a=sensors.getTempCByIndex(0)*100; //將溫度數據放大100倍，以去除小數點

i=a/100; //取出溫度數據的整數部分

j=a0; //取出溫度數據的小數部分

ZigduinoRadio.beginTransmission();//無線開始通信標志

ZigduinoRadio.write(i);//無線發送溫度數據的整數部分

ZigduinoRadio.write(j);//無線發送溫度數據的小數部分

ZigduinoRadio.endTransmission();//無線結束通信標志

delay(1000); //更新速率為1次/秒

}

三、時鐘和顯示部分

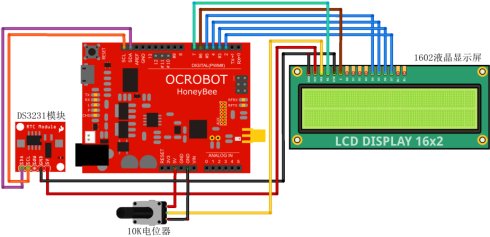

時鐘和顯示部分采用Zigduino控制器和DS3231實時時鐘模塊、LCD1602液晶顯示屏模塊來實現，將DS3231的5V和GND分別接至Zigduino 控制器的5V和GND，信號引腳SCL、SDA分別接至Zigduino控制器的端口SCL、SDA；將LCD1602液晶顯示屏模塊的VCC、GND、R/W分別接至Zigduino 控制器的5V、GND和GND，對比度調節引腳VEE通過10kΩ的電位器來調節分壓值，從而實現對比度的調節，信號控制引腳RS、E分別直接至Zigduino 控制器數字端口D7和D6，數據輸入引腳D4、D5、D6、D7分別接至Zigduino 控制器數字端口D5、D4、D3、D2。具體的連接示意圖如圖3所示。

圖3 時鐘和顯示部分硬件連接圖(點擊查看大圖)

溫度測量部分采用Zigduino控制器與DS18B20來實現溫度的測量，即可使用第三方函數庫DallasTemperature來實現，只是將帶有兩位小數的溫度數據先放大100倍，以去除小數點，再提取出溫度數據的整數部分和小數部分，具體代碼如下所示。

#include //加載液晶顯示庫

#include //加載I2C總線庫

#include //加載無線庫

#include "DS3231.h" //加載DS3231時鐘庫

DS3231 RTC; //創建時鐘類

LiquidCrystal lcd(7, 6, 5, 4, 3, 2); //依次為液晶RS、E、D4、D5、D6、D7所連接的引腳

char i,j;

void setup()

{

ZigduinoRadio.begin(11); //設置通道為11，可設置為11-26

lcd.begin(16, 2); //初始化1602液晶顯示屏

Wire.begin(); //初始化I2C總線

RTC.begin(); //啟動DS3231實時時鐘模塊

lcd.clear(); //清除液晶顯示屏上的內容

}

void loop()

{

lcd.setCursor(0, 0);

DateTime now = RTC.now(); //獲取當前時間

lcd.print(now.year(), DEC); //顯示年份

lcd.print('/');

lcd.print(now.month(), DEC); //顯示月份

lcd.print('/');

lcd.print(now.date(), DEC); //顯示日期

lcd.setCursor(0, 1);

lcd.print(now.hour(), DEC); //顯示小時

lcd.print(':');

if(now.minute()>9){ //判斷是否分鐘的十位部分是否為零，若十位部分為零，則在十位處顯示0,，例如為5分鐘，則顯示為05。下同。

lcd.print(now.minute(), DEC); //顯示分鐘

}

else{

lcd.print("0");

lcd.print(now.minute(), DEC);

}

lcd.print(':');

if(now.second()>9){

lcd.print(now.second(), DEC); //顯示秒鐘

}

else{

lcd.print("0");

lcd.print(now.second(), DEC);

}

lcd.print(" ");

if (ZigduinoRadio.available())//判斷無線是否接受到數據

{

i=(char)ZigduinoRadio.read();//將接收到的數據賦給變量i，因為我們在發射端發送的數據為char型變量，故要接收char型可以直接在接收變量前面加(char)，這樣既可使接收到的數據變為char型。

j=(char)ZigduinoRadio.read();

}

lcd.print(i,DEC); //顯示溫度數據的整數部分

lcd.print(".");

if(j>9){

lcd.print(j,DEC); //顯示溫度數據的小數部分

}

else{

lcd.print("0");

lcd.print(j,DEC);

}

lcd.write(0xdf); //顯示攝氏溫度單位℃

lcd.write('C');

}

四、時鐘校準部分

或許當你完成以上的工作之后，卻發現時間不正確，這是因為時鐘芯片或模塊在出廠之后沒有能夠保證一直供電，或者其他原因的影響，導致時鐘模塊的時間與當前時間有所差值，這時候就需要對時鐘模塊進行校準。在時鐘校準代碼中將時間改為當前時間，最好略微超前30秒左右，因為編譯和下載需要浪費一會兒時間，然后將校準代碼下載至連接有DS3231實時時鐘模塊的Zigduino或Arduino 控制器，時鐘校準代碼如下所示。

#include

#include "DS3231.h"

DS3231 RTC; //Create the DS3231 object

char weekDay[][4] = {"Sun", "Mon", "Tue", "Wed", "Thu", "Fri", "Sat" };

//year, month, date, hour, min, sec and week-day(starts from 0 and goes to 6)

//writing any non-existent time-data may interfere with normal operation of the RTC.

//Take care of week-day also.

DateTime dt(2011, 11, 10, 15, 18, 0, 5); //需要校準的時間，最好

void setup ()

{

Serial.begin(57600);

Wire.begin();

RTC.begin();

RTC.adjust(dt); //Adjust date-time as defined 'dt' above

}

void loop ()

{

DateTime now = RTC.now(); //獲取時間

Serial.print(now.year(), DEC);

Serial.print('/');

Serial.print(now.month(), DEC);

Serial.print('/');

Serial.print(now.date(), DEC);

Serial.print(' ');

Serial.print(now.hour(), DEC);

Serial.print(':');

Serial.print(now.minute(), DEC);

Serial.print(':');

Serial.print(now.second(), DEC);

Serial.println();

Serial.print(weekDay[now.dayOfWeek()]);

Serial.println();

delay(1000);

}

五、實驗演示

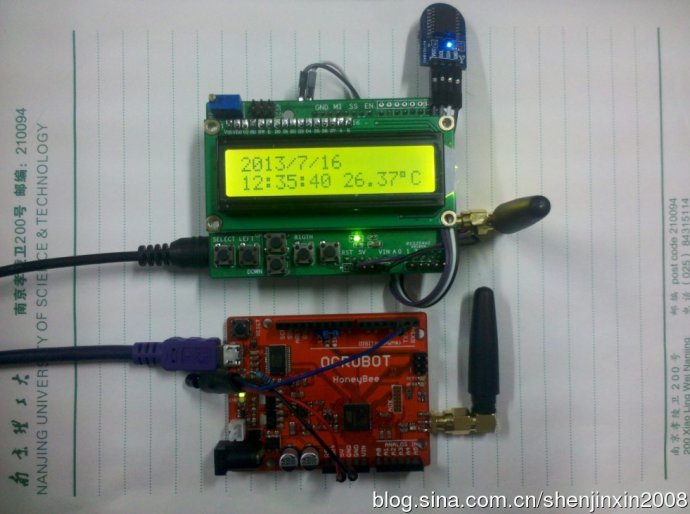

實物演示圖如圖4所示，上方為時鐘和顯示部分，下方為溫度測量部分。為了更好的證明兩者是通過無線傳輸數據，溫度測量部分采用外接電源端口供電，時鐘和顯示部分采用USB端口供電。

圖4 實物演示圖
