本文將帶你使用protues 7.10搭建一個Arduino UNO的實驗板,方便以后在protues仿真軟件上進行Arduino的實驗。參考本文，你還可以自己動手構建出Arduino MEGA 2560等一系列Arduino開發平臺。
Arduino UNO是Arduino USB接口系列的最新版本，是Arduino平臺的參考標準模板。Arduino
【注】：在仿真情況下，不需要bootloader去引導程序下載，只需要將Arduino IDE編譯生成的HEX文件導入ATmega328P單片機即可。

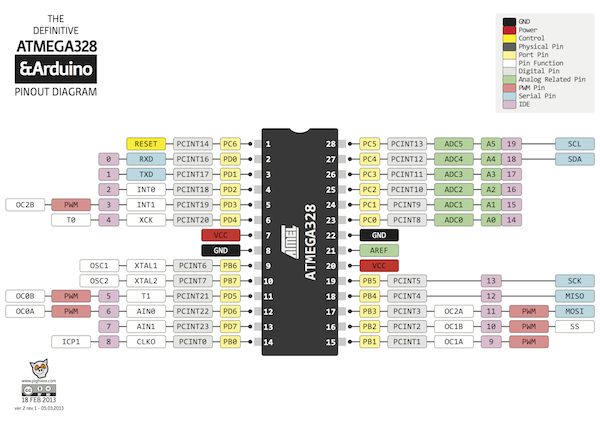

以上對Arduino UNO的介紹摘自網上，通過這些介紹，我們可以知道Arduino UNO的資源分配情況。圖1為Arduino UNO的引腳圖，從圖中我們可以清楚地看出ATmega328P的物理引腳與Arduino所定義的功能之間的關系，從而可以將功能引腳標注出來。
Protues軟件是英國Labcenter Electronics公司出版的EDA工具軟件，不僅具有其它EDA工具軟件的仿真功能，還能仿真單片機及外圍器件，是目前最好的仿真單片機及外圍器件的工具【文獻3】。

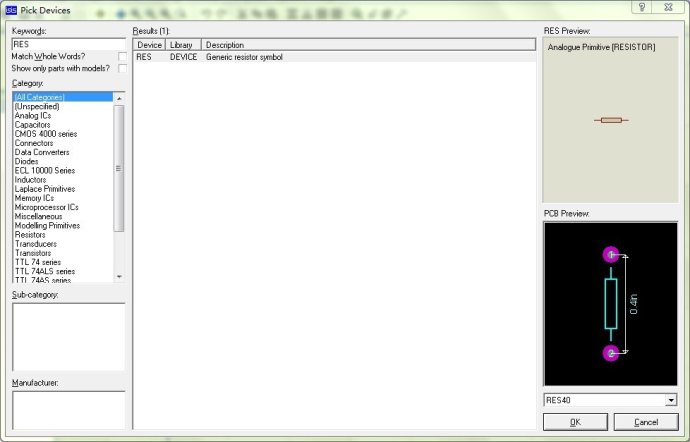

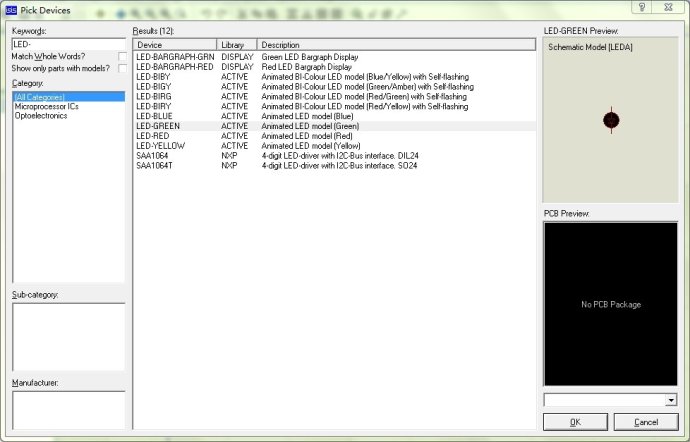

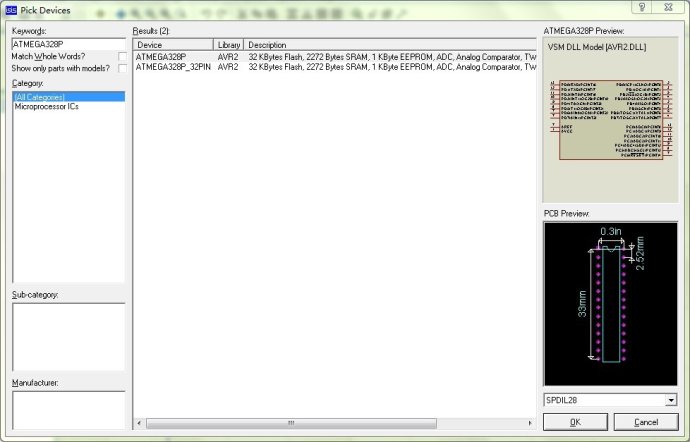

下面我們打開protues 7.10軟件，進入元器件的選擇，在元器件一欄中輸入“ATmega328P”,并選取ATmega328P單片機，如圖2所示。然后，在元器件一欄中輸入“RES”，選取電阻，如圖3所示。接著，在元器件一欄中輸入“LED-GREEN”，選取綠色的LED燈（你也可以選擇紅色或者黃色的），如圖4所示。最后，在元器件一欄中輸入“COMPIM”，并添加到元器件域中,如圖5所示。

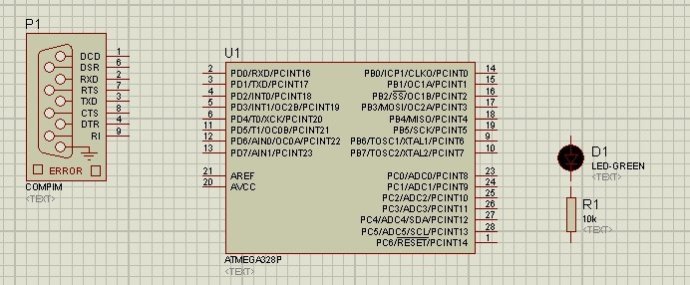

將上述的元器件從選擇框里放置到面板上，此處需要注意放置的位置需要合理，方便連線�？梢噪p擊元器件之后，選擇將相應的元器件左旋、右旋、X對稱或Y對稱等。放置ATmega328P、RES、LED-GREEN、COMPIM并調整位置之后的布局如圖6所示。

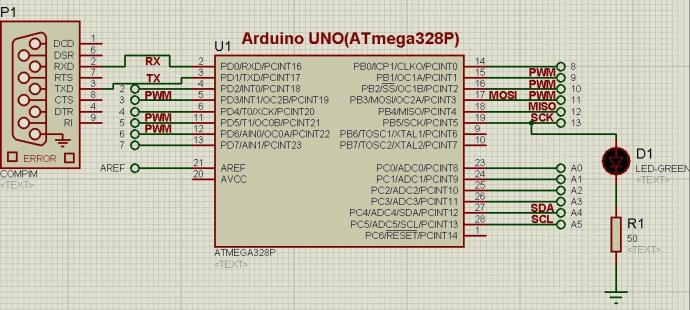

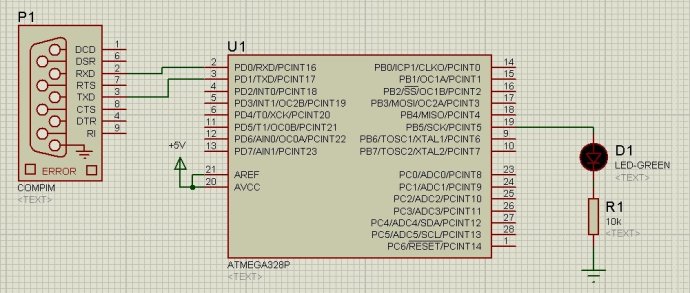

元器件在合適的位置放置好了之后，需要將響應的管腳進行連接，連接之后的Arduino UNO實驗板如圖7所示。此時，已經初見UNO的樣子了，然后還需要對其進行修飾，修飾之后的Arduino UNO實驗板如圖8所示。

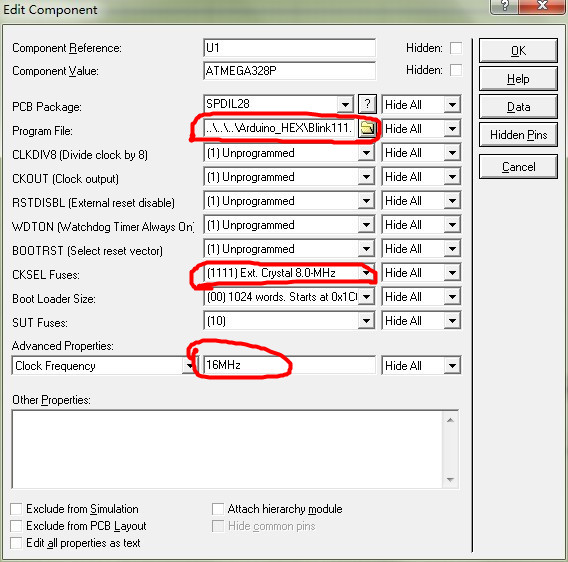

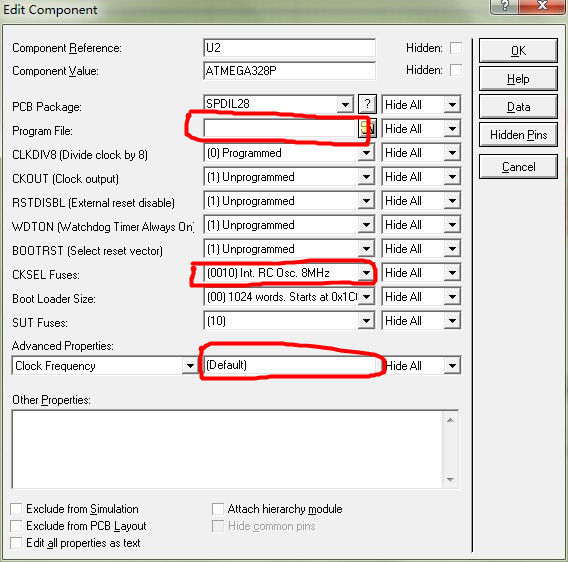

上面的這些工作已經完成了硬件搭建，但是要能正常的進行仿真還需要對仿真環境進行一下設置。首先，更改ATmega328P的參數，單擊ATmega328P單片機，會彈出如圖9所示的設置選框，對標注的地方進行修改，改為如圖10所示的參數。

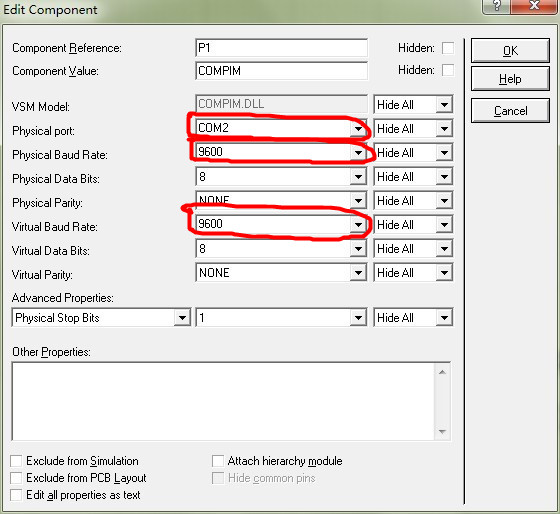

設置好了ATmega328P的參數之后，基本就完成了仿真環境的設置。另外，還需要對串口通訊接口進行設置，串口初始設置如圖11所示，需要將波特率改為9600【注】。我們在設置時，還將串口號改為了COM2，如圖12所示。因為在使用串口助手進行程序調試的時候，串口助手的端口號都一般默認為COM1，這樣設置之后就可以直接打開串口助手使用，可以很方便的進行串口通訊與調試。其實，這也是在偷懶，不想每次都更改串口端口號。
【注】：9600為常用波特率，當然你也可以選擇其他波特率，但是兩個波特率必須要相同，否則不能通訊。
到這里，protues仿真環境下的工作就全部完成了，當然要想在protues里面仿真Arduino UNO還需要完成以下幾個步。
1、安裝虛擬串口程序Virtual.Serial.Port.Driver
安裝完成之后并新建兩個虛擬串口，這兩個串口是相通的，也就說他們連接在一起。一般情況下，生成串口都為COM1和COM2，如果不包含上面COMPIM設置的串口號，還需要將COMPIM中的串口號改為虛擬生成的串口號之一，另一個作為串口助手使用的串口號。

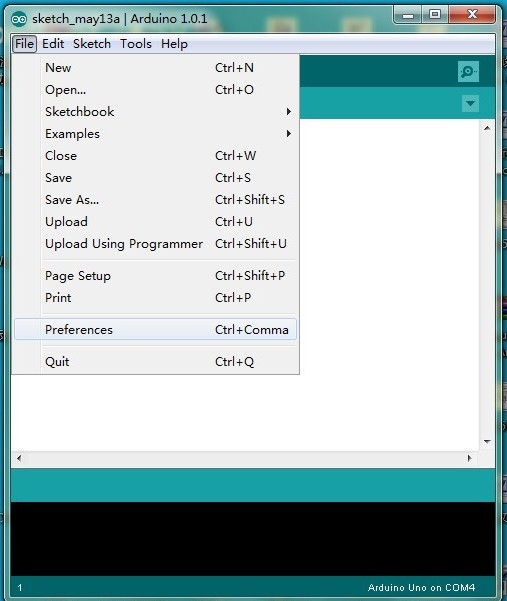

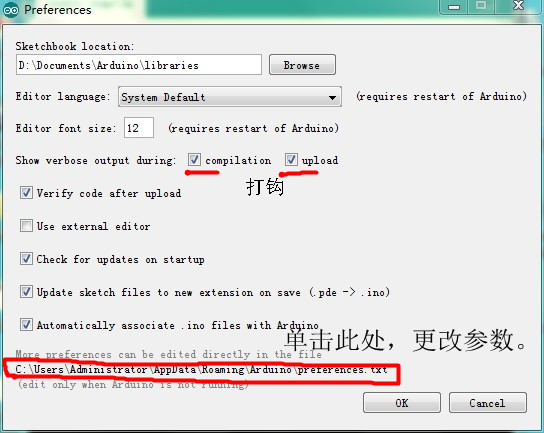

2、更改Arduino IDE中的參數
下面來一個點燈示例，驗證我們設計的實驗板是否能夠仿真Arduino UNO的實際運行。
