單片機8X8X8光立方 573+2803+程序+原理圖+PCB

[復制鏈接]
ID:250660 發表于 2017-12-2 13:18 | 顯示全部樓層 |閱讀模式
不說了 自己看 大一新生杯必備

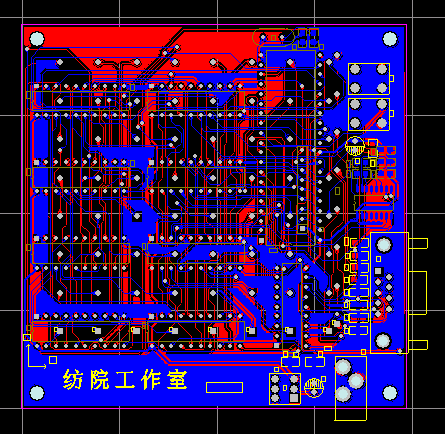

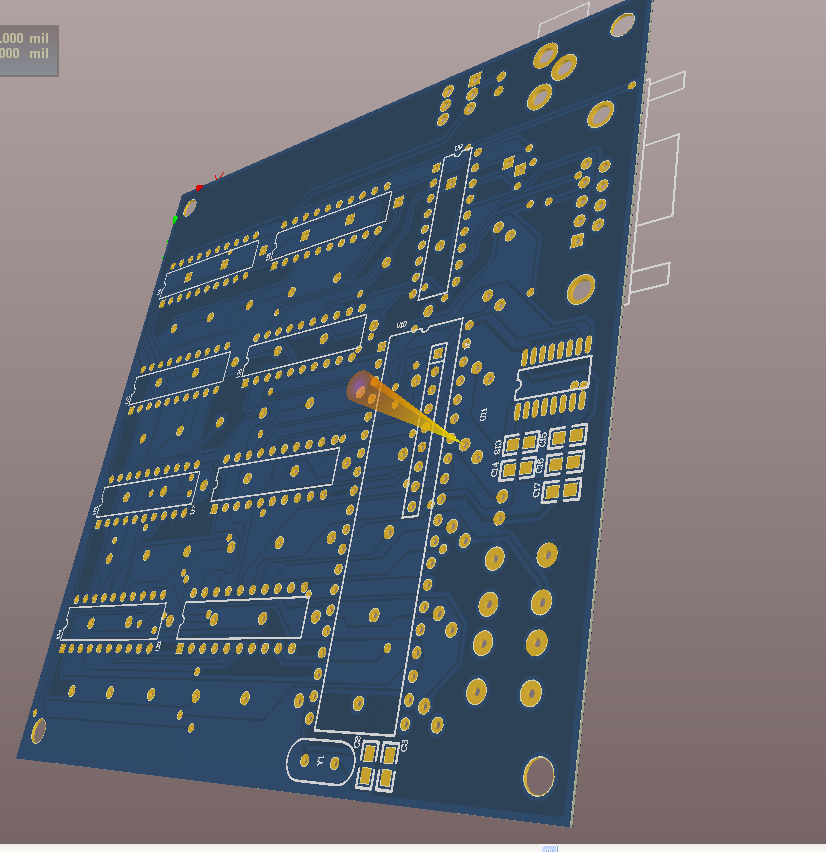

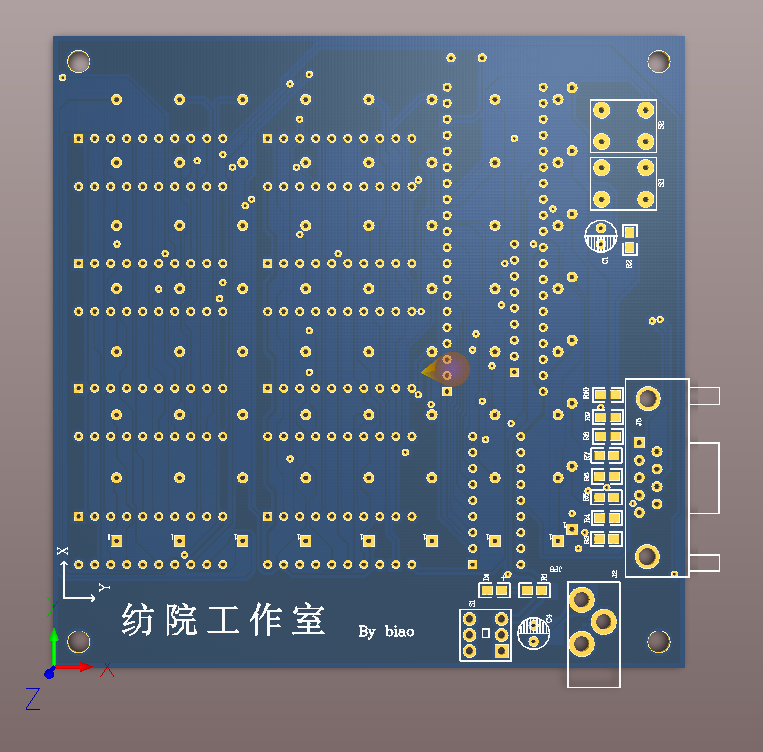

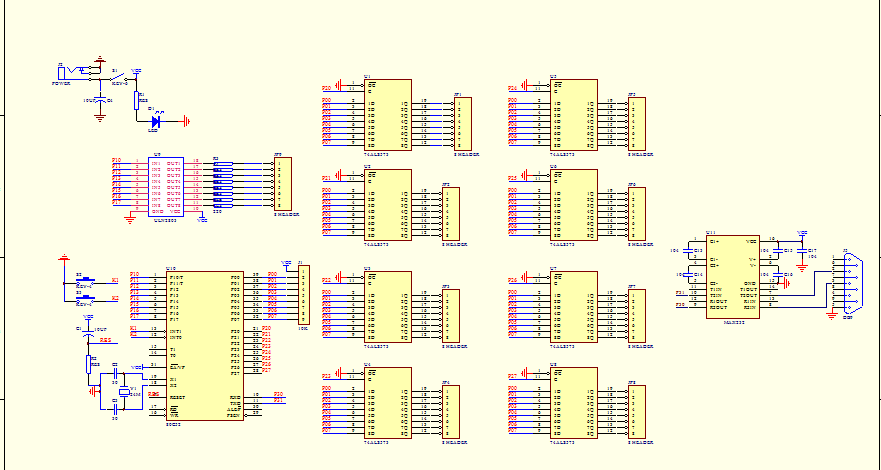

背面1.png PCB.png 3D圖.png 原理圖.png 正面.png


全部資料51hei下載地址:

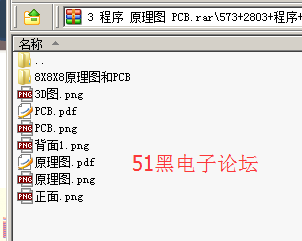

573 2803 程序 原理圖 PCB.rar (1.58 MB, 下載次數: 82)



回復

使用道具 舉報

ID:311841 發表于 2018-10-21 21:35 | 顯示全部樓層
這個是層供陰還是供陽?
回復

使用道具 舉報

ID:546891 發表于 2021-10-3 09:38 | 顯示全部樓層
為什么8*8*8只要八個控制芯片?
回復

使用道具 舉報

無效樓層,該帖已經被刪除
ID:965590 發表于 2021-10-10 16:11 | 顯示全部樓層
別致 發表于 2021-10-3 09:38
為什么8*8*8只要八個控制芯片?

8個573控制8x8x8二極管的陽極端;ULN2803控制二極管的陰極端,二極管是共陰連接;
單片機的P1口控制Z軸
回復

使用道具 舉報

ID:965590 發表于 2021-10-10 16:24 | 顯示全部樓層
這個是樓主自己做的嗎?能否除了這些資料分享一下程序控制方面的知識
回復

使用道具 舉報
