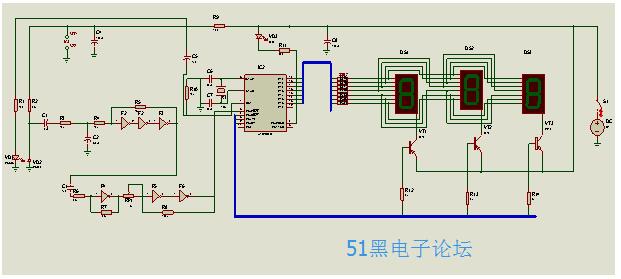

電路的原理圖見圖3.0。電路由傳感器電路、信號放大和整形電路、單片機電路、數碼顯示電路等部分組成。
傳感器主要由紅外線發射二極管和接收二極管組成，測量的原理如下：將手指放在紅外線發射二極管和接收二極管中間，隨著心臟的跳動，血管中血液的流量將發生變化。由于手指放在光的傳遞路徑中，血管中血液飽和程度的變化將引起光的強度發生變化，因此和心跳的節拍相對應，紅外接收二極管的電流也跟著改變，這就導致紅外接收二極管輸出脈沖信號。脈沖信號由F1~F3、R3~R5、C1、C2等組成的低通放大器進行放大，再經由F4、R6、R7、C3組成的放大器進一步放大，其輸出信號送給由F5、F6、RP1、R8等組成的施密特觸發器進行整形后輸出，輸出的脈沖信號作為單片機的外部中斷信號。可變電阻RP1用來調整施密特觸發器的閥值電壓，從而調整電路的靈敏度。
AT89C2051、X1、R10、C5等組成單片機電路。單片機電路對P3.2輸入的脈沖信號進行計算處理后把結果送到數碼管顯示。發光二極管VD3作脈搏測量狀態顯示，脈搏每跳動一次發光二極管就點亮一次。
數碼管DS1~DS3、VT1~VT3、R12~R21等組成數碼顯示電路。本機采用動態掃描顯示的方式，使用共陽數碼管， P3.3-P3.5口作三個數碼管的動態掃描位驅動碼輸出，通過三極管驅動數碼管。P1.0-P1.6口作數碼顯示七段筆劃字形碼的輸出，用以驅動數碼管的各字段。
目 錄
摘要 1
Abstract 2
目 錄 3
引 言 4
第一章 概述 5
1.1 選題的背景和意義 5
1.2 脈搏測量?jī)x的發展與應用 6
第二章 脈搏測量?jī)x系統結構 7
2.1 光電脈搏測量?jī)x的結構 7
2.2 工作原理 7
2.3 光電脈搏測量?jī)x的特點 8
第三章 基本元器件介紹 9
3.1 AT89C51簡介 9
3.2 光電傳感器簡介 14
3.3 LED的綜述 15
第四章 基本結構模塊 18
4.1 脈搏檢測電路 18
4.2 信號采集電路 18
4.3 信號放大 19
4.4 波形整形部分 21
4.5 單片機處理電路 23
4.6 顯示電路 24
第五章 軟件系統 26
5.1 主程序流程 26
5.2 定時器中斷程序流程 26
5.3 INT中斷程序流程 27
5.4 顯示程序流程 27
5.5 軟件說明 28
第六章 抗干擾措施及使用方法 29
6.1 抗干擾措施 29
6.2 測量?jī)x使用方法 30
第七章 系統調試 31
7.1 系統調試 31
7.2 系統檢驗 31
7.3 誤差分析 33
總結 34
參考文獻 35
結束語 36
附錄1 38
附錄2 39
完整的Word格式論文51黑下載地址（共41頁）：
