PCB設計中的幾何尺寸與公差，又稱為GD&T或GDAT，它是工程、生產和質量管理部門之間進行工程圖紙交流時所使用的一種語言。GD&T不僅是美國的國家標準，同時也是國際標準。合理標注尺寸與公差降低產品成本,那我們來了解一下尺寸與公差標注內容與通用知識。 1.需要標注的內容
（1）PCB的外形尺寸，四角及金手指倒角尺寸，板厚尺寸。
其中金手指倒角規則以連接器廠家推薦的規則為主。
（2）定位孔、安裝孔（螺釘安裝孔，鉚接孔）的位置尺寸。
（3）插板連接器，扣板連接器的位置尺寸；導銷、導套的安裝位置尺寸；拉手條等結構件有裝配關系的網口連接器，光纖適配器，指示燈等的位置尺寸。
（4）有特殊要求的孔。如孔徑、位置大小尺寸，公差，鍍涂厚度要求在smart Drill中注明，并以公制為準，英制參考。
PCB外形式定位尺寸的標注基準和結構要素圖相同，尺寸單位采用mil。
2.尺寸標注及設置
尺寸標注及特殊文字標識
一般尺寸標注比較簡單，只需標注板子（OUTLINE/輔助邊）的長/寬，左下角的第一個定位孔坐標，板邊倒角圓弧半徑，廠家Logo及特殊工藝文字標識。
A. 生成鉆孔表格

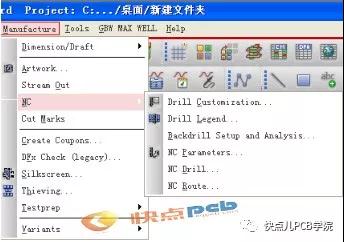

A)Manufacture/NC/NC Drill， 進入界面

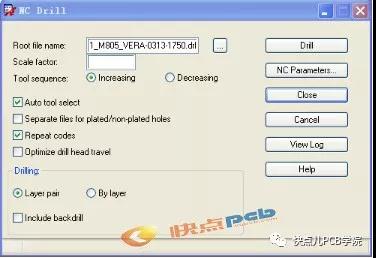

B)根據如下設置，點擊Drill，生成NCDRILL數據

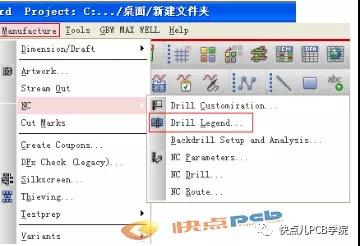

C)Manufacture/NC/Drill Legend， 進入界面

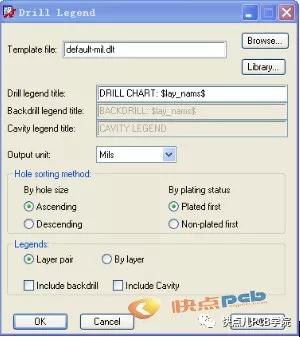

D)在彈出的對話框中直接點擊OK，然后鼠標會自動吸附在鉆孔表格上面，直接放在板外則可

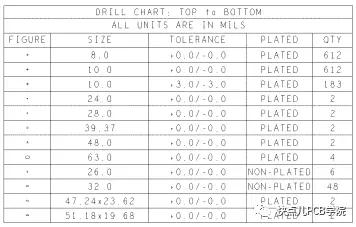

E）如下圖所示，Drill Chart 生成后

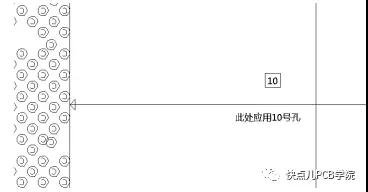

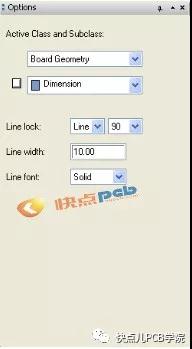

B. 如0.8MM BGA需做塞孔處理，需要在過孔外圍畫一個區域作為塞孔標識，并在板子外面加以箭頭和文字標識，Add line/Class層面選擇Board Geometry，subclass選擇Dimension，線寬為10，然后在塞孔區域直接添加外框
添加完成后的圖樣如下所示，并且在板外依據smartdrill層的文字說明來對應添加標識
C. 廠家Logo標識如下

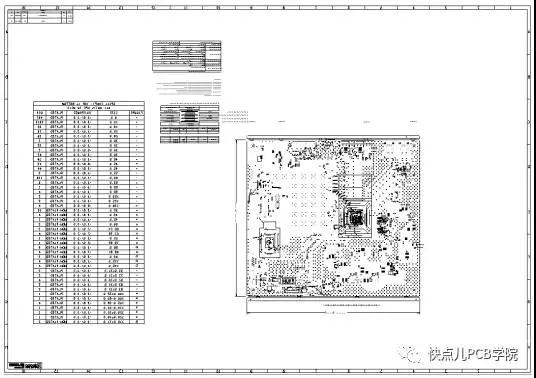

D. 尺寸標注 首先打開Drill層，在板子上點擊鼠標右鍵，在彈出的選項列表里面選擇所需的快捷功能進行設置。 幾種常用的命令如： ① Dimension Lear 板邊及定位點的尺寸標注 ② Dimension leader 針對特殊區域及過孔添加帶箭頭的直線并加以文字標識 ③ 最終圖樣如下（這里只以最簡單的標注為例來說明）
以上便是PCB設計中尺寸與公差標注內容與通用知識 下期預告：Drill層相關標注 請同學們持續關注【快點兒PCB學院】公眾號：eqpcb_cp。
