布線（Layout）是PCB設計工程師最基本的工作技能之一。走線的好壞將直接影響到整個系統的性能， 大多數高速的設計理論也要最終經過Layout 得以實現并驗證，由此可見，布線在高速PCB 設計中是至關重要的。下面將針對實際布線中可能遇到的一些情況，分析其合理性，并給出一些比較優化的走線策略。主要從直角走線，差分走線，蛇形線等三個方面來闡述。
1． 直角走線 直角走線一般是PCB 布線中要求盡量避免的情況， 也幾乎成為衡量布線好壞的標準之一， 那么直角走線究竟會對信號傳輸產生多大的影響呢？從原理上說，直角走線會使傳輸線的線寬發生變化，造成阻抗的不連續。其實不光是直角走線，頓角，銳角走線都可能會造成阻抗變化的情況。 直角走線的對信號的影響就是主要體現在三個方面：一是拐角可以等效為傳輸線上的容性負載，減緩上升時間；二是阻抗不連續會造成信號的反射；三是直角尖端產生的 EMI。 傳輸線的直角帶來的寄生電容可以由下面這個經驗公式來計算： C=61W(Er)1/2/Z0 在上式中，C 就是指拐角的等效電容（單位：pF），W 指走線的寬度

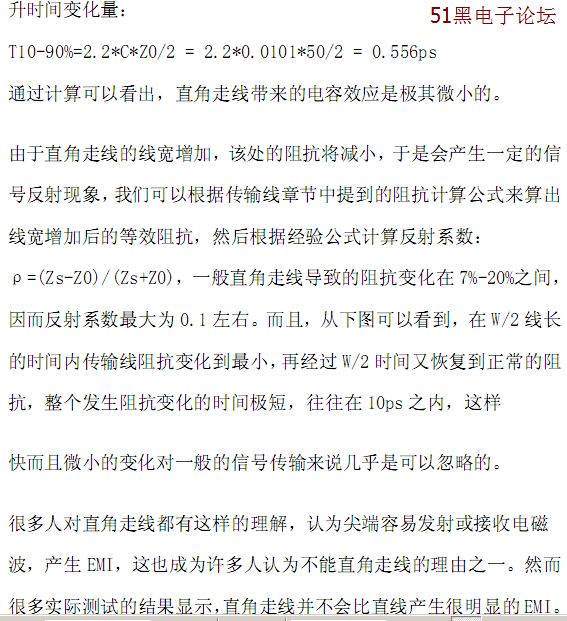

（單位：inch），εr指介質的介電常數，Z0就是傳輸線的特征阻抗。舉個例子，對于一個4Mils的50歐姆傳輸線（εr 為 4.3）來說，一個直角帶來的電容量大概為 0.0101pF，進而可以估算由此引起的上
