求助，過零檢測電路和程序不起作用，我查不明原因

[復制鏈接]
ID:221336 發表于 2017-12-21 22:17 | 顯示全部樓層 |閱讀模式

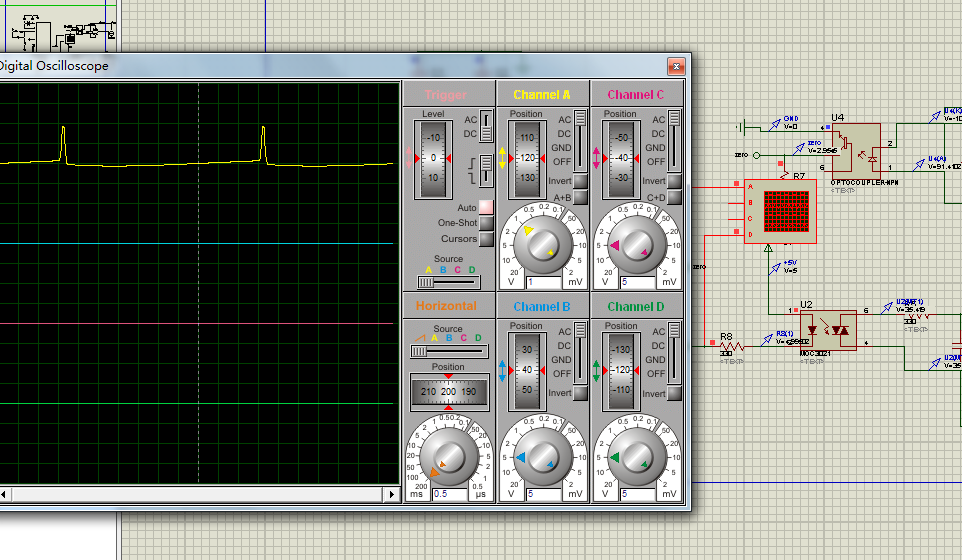

請教這是哪出問題，燈會亮了滅   過零檢測不起作用。附件是仿真加程序

QQ圖片20171221221454.png QQ圖片20171221214203.png QQ圖片20171221221308.png


燈會亮了滅   過零檢測不起作用。
/*
        單片機白熾燈調光程序 (晶振:11.0592MHz)
*/
#include "reg52.h"

sbit lamp_pwm=P1^0;//可控硅位
sbit key0=P1^1;//降低亮度按鍵位
sbit key1=P1^2;//增加亮度按鍵位

unsigned int inc;

void INT0s()interrupt 0        using 0//INT0外部中斷，過零檢測觸發
{
        TR0=0;
        if(!key0)//降低亮度
        {
                inc+=50;
                if(inc>=8000)inc=8000;
        }
        if(!key1)//增加亮度
        {
                inc-=50;
                if(inc<=800)inc=800;
        }
        TH0=(65536-inc)/256;
        TL0=(65536-inc)%256;
        TR0=1;
}

void timer1()interrupt 1 using 0//可控硅觸發中斷
{
        unsigned char i;
        lamp_pwm=0;//燈亮
        for(i=0;i<2;i++);//延時2us
        lamp_pwm=1;//燈滅
}

/************STC不斷電下載用******************/
sfr ISP_DOWNS=0xe7;//ISP軟復位地址
sbit ISP_SW=P3^0;//串口數據接收
void DebugDownISP()//軟復位
{
        if(!ISP_SW)ISP_DOWNS=0x60;
}
/********************************************/

void main()
{
        TMOD|=0x01;
        IT0=1;//INT0下降沿觸發
        EX0=1;//外部中斷允許
        ET0=1;
        EA=1;//開總中斷
        inc=8000;
        while(1)
        {
                DebugDownISP();
        }
}



單片機可控硅無級調光程序.rar

169.81 KB, 下載次數: 36

評分

參與人數 1黑幣 +5 收起 理由
rp373540562 + 5 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:258566 發表于 2017-12-22 09:41 | 顯示全部樓層
類似的程序 http://www.zg4o1577.cn/bbs/dpj-55446-1.html 信號經過光耦，反相了。原因：類似三極管共發射極電路。



評分

參與人數 1黑幣 +50 收起 理由
admin + 50 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:221336 發表于 2017-12-22 21:15 | 顯示全部樓層
cccc888 發表于 2017-12-22 09:41
類似的程序 http://www.zg4o1577.cn/bbs/dpj-55446-1.html 信號經過光耦，反相了。原因：類似三極管共發射極 ...

額那個加了反向的74l04
回復

使用道具 舉報

ID:111634 發表于 2017-12-23 11:02 | 顯示全部樓層
本帖最后由 zl2168 于 2017-12-23 11:04 編輯

你的 過零檢測電路不對！

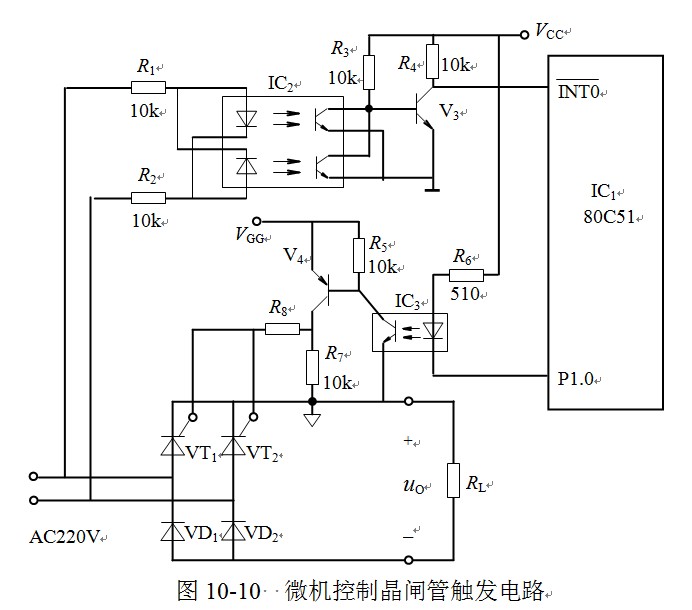

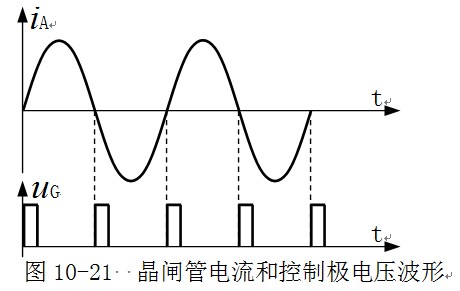

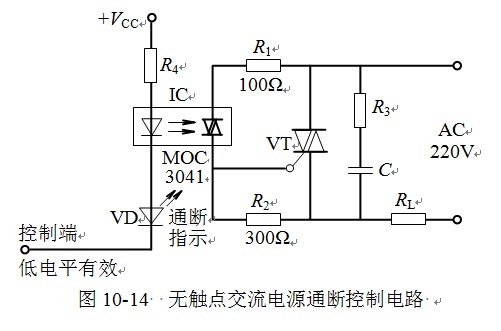

過零檢測電路.jpg 晶閘管電流和控制極電壓波形.jpg 微機控制晶閘管過零觸發電路.jpg 無觸點交流電源通斷控制電路.jpg
回復

使用道具 舉報

ID:221336 發表于 2017-12-23 12:52 | 顯示全部樓層
QQ圖片20171223124601.png 請問這里是可以用光耦代替嗎 ？還是只能用變壓器 QQ圖片20171223125109.png 這個是什么管，起什么作用啊   （）可以用兩個三級管代替嗎
回復

使用道具 舉報

ID:221336 發表于 2017-12-23 12:54 | 顯示全部樓層
zl2168 發表于 2017-12-23 11:02
你的 過零檢測電路不對！

這個資料哪里有啊   .可以回答下我下面的疑惑嗎
回復

使用道具 舉報

ID:221336 發表于 2017-12-23 13:01 | 顯示全部樓層

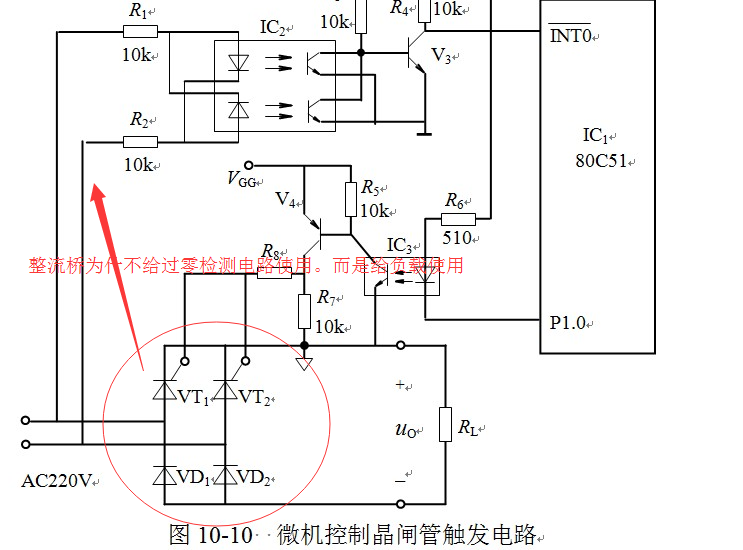

整流橋為什么不給過零檢測電路使用，而是給負載使用
回復

使用道具 舉報

ID:111634 發表于 2017-12-23 21:01 | 顯示全部樓層
xiong123154 發表于 2017-12-23 12:52
請問這里是可以用光耦代替嗎 ？還是只能用變壓器這個是什么管，起什么作用啊   （）可以用兩個三級管代替嗎

AC10V是某個變壓器低壓付邊
回復

使用道具 舉報

ID:111634 發表于 2017-12-23 21:03 | 顯示全部樓層
xiong123154 發表于 2017-12-23 13:01
整流橋為什么不給過零檢測電路使用，而是給負載使用

這不是一般整流橋，而是晶閘管可控整流，過零檢測就是為了控制晶閘管移相觸發。
回復

使用道具 舉報

ID:221336 發表于 2017-12-24 22:44 | 顯示全部樓層
這兩個是啥啊
回復

使用道具 舉報

ID:496864 發表于 2019-4-1 21:28 | 顯示全部樓層
為什么你停止時是INC=8000，不該是9216嗎
回復

使用道具 舉報

ID:502870 發表于 2019-4-1 22:44 | 顯示全部樓層
同問，為什么你停止時是INC=8000，不該是9216嗎
回復

使用道具 舉報

ID:502870 發表于 2019-4-1 22:51 | 顯示全部樓層
參考這個電路

參考圖.rar

153.91 KB, 下載次數: 57

參考這個電路
回復

使用道具 舉報
