sim800用戶手冊（共38頁）

ID:265571 · 發表于 2017-12-23 09:53

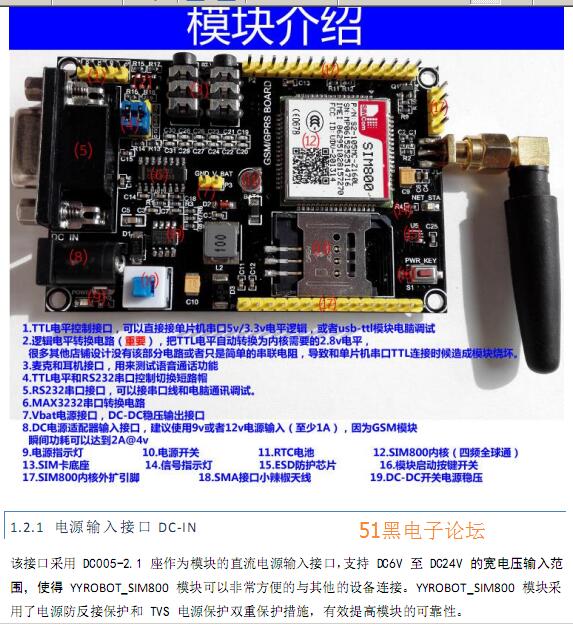

1.  模塊簡介
YYROBOT_SIM800 模塊是一款高性能高性價比工業級的  GSM/GPRS 模塊（開發板）。本模塊采用
SIMCOM 公司的工業級四頻 850/900/1800/1900MHz  SIM800 芯片, 可以低功耗實現語音、SMS、數
據和傳真信息的傳輸。
注：SIM800 支持 4 頻，通俗講就是可以全球使用，而老版本的 SIM900A僅支持雙頻，只能大陸
使用。
1.1  主要參數
  模塊支持RS232和TTL接口控制，可以方便的使用電腦或者單片機控制實現GSM/GPRS功能。
  TTL 電平支持 3.3v/5v 系統
  模塊 DC 接口外部輸入工作電壓  DC6v-24v（能保證給 SIM800 提供  2A  電流  （注 1），推薦
使用 DC9V1A 或者 DC12V1A 的電源供電。
注 1：這里指的  2A  是指經過模塊板載  DC-DC  變換后的  4v 電壓，供給  SIM800 模塊用的電流，
不是指外部輸入電源一定要  2A，外部電壓越高，需要的電流就越小。比如  12V 1A  的電源，按
90%的效率計算，  可以提供  2.7A@4V  的電流，  所以用  12V 1A  的電源給  YIXIN_SIM800 模塊
供電是已經足夠的。綜上所訴，使用 DC9V以上使用 1A的電源已經足夠，如果使用 DC9V以下
電壓的電源，請至少選擇 2A的電流參數。這里講的 1A都是足 A的，不能是劣質電源（劣質電
源寫的 1A可能實際 500mA都沒），若電源不能保證質量很好足 A，可以選擇電流大一點的電
源。本模塊最低推薦電壓輸入 DC6V，若適用于 DC5V輸入，不保證在 DC5V 時候模塊工作一切
穩定正常。因為 DC5V 屬于模塊極限最低輸入電壓，在極限電壓會發生什么現象不可預測。

完整的pdf格式文檔51黑下載地址（共38頁）：

YYROBOT-SIM800-開發板用戶手冊.pdf (1.86 MB, 下載次數: 76)
