8*8點陣引腳圖

ID:255861 · 發表于 2017-12-23 09:57

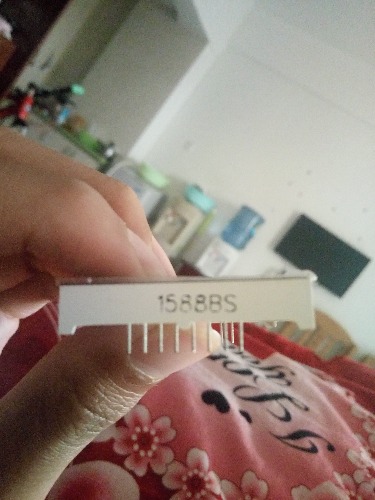

1588BS點陣的引腳圖，求助各位大佬啊，這個帶字的一側(如圖，面對我的一側)，從左往右，引腳分別是什么啊？

ID:265595 · 發表于 2017-12-23 10:52

什么引腳

ID:255861 · 發表于 2017-12-23 14:32

yuchenemd 發表于 2017-12-23 10:52
什么引腳

實際引腳號，以及控制的行還是列

ID:255861 · 發表于 2017-12-23 14:32

實際引腳號，以及控制的行還是列，謝謝！

ID:1 · 發表于 2017-12-23 14:52

答案：http://www.zg4o1577.cn/bbs/dpj-31998-1.html

ID:255861 · 發表于 2017-12-23 17:49

admin 發表于 2017-12-23 14:52
答案：http://www.zg4o1577.cn/bbs/dpj-31998-1.html

帶字的這一面1-8引腳，是不是都控制的行？？？背對帶字的一面，都控制的列？？？

ID:255861 · 發表于 2017-12-23 18:00

admin 發表于 2017-12-23 14:52
答案：http://www.zg4o1577.cn/bbs/dpj-31998-1.html

還是：1-8(有字一面)，行行列列行列行行

ID:255861 · 發表于 2017-12-23 18:01

admin 發表于 2017-12-23 14:52
答案：http://www.zg4o1577.cn/bbs/dpj-31998-1.html

我有點懵逼了現在，麻煩指導一下，謝謝！

ID:261288 · 發表于 2017-12-24 00:33

點陣屏腳向上，有字側面向自己，從左下數1至右逆時數至左上16腳，分別對應：（行H,列L) H5,H7,L2,L3,H8,L5,H6,H3. H1,L4,L6,H4,L1,H2,L7,L8.

ID:255861 · 發表于 2017-12-24 17:15

冰純發表于 2017-12-24 00:33
點陣屏腳向上，有字側面向自己，從左下數1至右逆時數至左上16腳，分別對應：（行H,列L) H5,H7,L2,L3,H8,L5, ...

？？？？？H5其中5是什么意思啊，你說引腳向上，按照你讀法不應該是87654321 16-9嗎？？？不應該是8-1：H8.H7.L6.H5.L4.L3.H2.H1嗎？？5.7.2.3.8...是什么意思�。�？？非常感謝！

ID:255861 · 發表于 2017-12-24 17:28

冰純發表于 2017-12-24 00:33
點陣屏腳向上，有字側面向自己，從左下數1至右逆時數至左上16腳，分別對應：（行H,列L) H5,H7,L2,L3,H8,L5, ...

還有就是，我要想對行進行連接，在焊接實物的時候，是不是既要焊接上面(1-8)的一部分引腳，也要焊接下面(9-16)一部分的引腳，因為1-8中有列有行，9-16中有列有行？？？？

ID:255861 · 發表于 2017-12-24 18:10

冰純發表于 2017-12-24 00:33
點陣屏腳向上，有字側面向自己，從左下數1至右逆時數至左上16腳，分別對應：（行H,列L) H5,H7,L2,L3,H8,L5, ...

您好，我好像明白你的意思了，5.7.5...是該引腳實際控制的行和列是吧？你說引腳向上，8引腳實際控制第5行？？？還是1引腳控制第5行�。浚�？還有就是，我在實際焊接當中，用芯片控制行驅動，然后我在實際的焊接中，是不是既要焊接帶字(1-8引腳)中實際控制的行，也要焊接9-16引腳中實際控制的行？？？如果是，那么我怎么知道怎么擺這個88點陣啊？意思是，怎么不焊接反，就是假設要實現/天/這個字的顯示，我怎么知道怎么焊接，不把天焊接反��？就是顯示出來是倒過來的天。謝謝！

ID:266764 · 發表于 2017-12-25 22:39

這16個腳控制的是亂的啊，帶字的這一行有控制行也有控制列的，你可以用萬用表查一下的，我前幾天剛焊完這個

ID:267071 · 發表于 2017-12-26 13:52

答案：http://www.zg4o1577.cn/bbs/dpj-31998-1.html

ID:261542 · 發表于 2017-12-27 02:29

其實像這種判斷最直接的方法是拿萬用表開蜂鳴檔來測，這也是比較笨的方法，但是實用

ID:266764 · 發表于 2017-12-27 08:43

A 4 6 D 1 B 7 8
C F 5 H 3 2 G E 大概就是這樣的字面朝自己，引腳朝上，字母是控制行的，數字是控制列的。
A就是控制第一行的引腳，1就是控制第一列的引腳。

ID:266764 · 發表于 2017-12-27 08:56

我用的是1088BS的點陣，應該沒什么不一樣，都是共陽的。帶字的一側引腳分別是
5行 7行 2列 3列 8行 5列 6行 3行另外的一側引腳是8列 7列 2行 1列 4行 6列 4列 1行
