關于LED電路設計的問題

ID:163020 · 發表于 2017-12-24 23:18

本帖最后由梅花君主于 2017-12-25 22:40 編輯

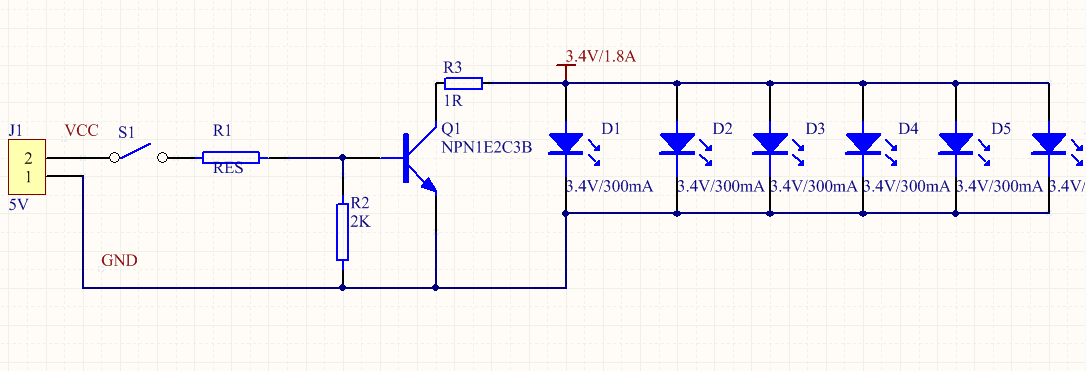

我用的1W的燈珠Led,用USB供電，請教圖對么？對的話限流電阻1歐姆對不？2k的下拉電阻用的對么？還有三極管前面的電阻取多大？為什么？

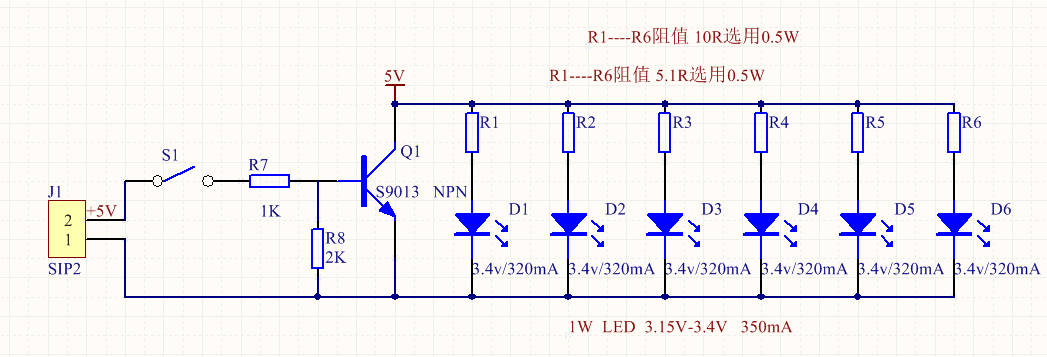

這是修改過后的電路圖，三極管采用S9013是否合理？這次限流電阻是否合理？布局是否合理？
感謝@wulin提出的方案，由于本人沒有MOS，只有三極管，本著不浪費原則，就先用三極管看能救活不。感謝@guoshu對我詳細指點，非常感謝，我以改正，厚臉再次請教，還請指點!感謝各位對我的指點與糾正！！！！

ID:42943 · 發表于 2017-12-25 10:43

沒事，還是說說，樓主的圖本意是利用三極管以小電流驅動大電流負荷，想法沒錯。但限流電阻位置不對，3.4V電源改為5V常規電源，并連接限流電阻10歐即可（注意功率），另一端接三極管C極，同時接發光二極管。三極管基級下拉電阻2K可以，前面R1估算查三極管參數，只要(5V-0.7V)/R1的電流值【5V是USB輸出，0.7V是三極管導通時Ube，也是R2兩端電壓，該電流值是Ib】能保證三極管飽和導通即可。其實沒必要這么嚴謹，一般小功率三極管基極電流4毫安左右即可飽和導通，所以4.3V/4mA 近似1k, R1取1k即可。

ID:126608 · 發表于 2017-12-25 03:42

畫錯了，不用三極管，直接串20歐電阻，電阻不能太小，小心燒毀usb口。

ID:213173 · 發表于 2017-12-25 09:17


ID:258566 · 發表于 2017-12-25 09:26

設計原理圖不對。

ID:42943 · 發表于 2017-12-25 10:06

電路設計不合理

ID:266349 · 發表于 2017-12-25 10:07

好像是不太對

ID:266410 · 發表于 2017-12-25 11:10

不對，led直接短路了

ID:266410 · 發表于 2017-12-25 11:11

R1取10k左右

ID:78322 · 發表于 2017-12-25 11:29

這個不合理，控制LED燈一般要控制電流，用MOS管，而且LED燈最好串一個電阻。

ID:266332 · 發表于 2017-12-25 15:12

錯了呀，不能用三極管的。

ID:163020 · 發表于 2017-12-25 16:29

guoshu 發表于 2017-12-25 10:43
沒事，還是說說，樓主的圖本意是利用三極管以小電流驅動大電流負荷，想法沒錯。但限流電阻位置不對，3.4V電 ...

謝謝大神指點，小子在此謝過

ID:163020 · 發表于 2017-12-25 16:31

wulin 發表于 2017-12-25 09:17

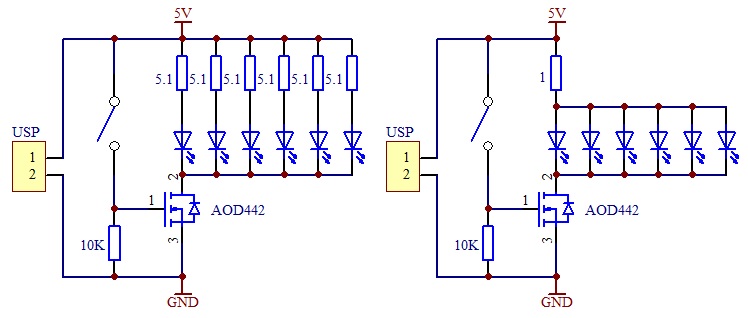

低電壓大電流還是用MOS管好，如果LED電特性一致性好也可以只用一個大功率限流電阻。

多謝大師，本人初入，有些不太了解，不過我會查資料的

ID:266622 · 發表于 2017-12-25 17:01

電路設計不對二樓就可以

ID:266657 · 發表于 2017-12-25 17:50

1k就行
