MQ-5煙霧傳感器是直接與單片機相連嗎

ID:270934 · 發表于 2018-1-4 15:24

MQ-5是直接與單片機相連嗎

ID:164602 · 發表于 2018-1-5 09:13

當然了。

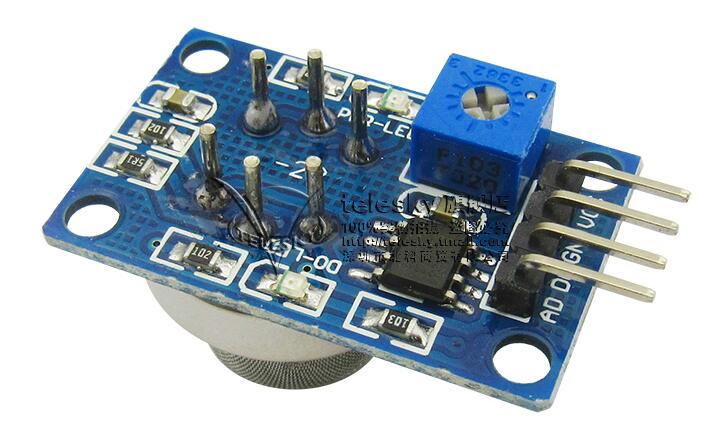

其中：VCC接電源正極，GND接電源負極
DO輸出數字信號，就是只有1或0，在精度要求不高的情況下，可以當開關用。如：當它輸出高電平1時，說明煤氣濃度很小，沒有危險；當它輸出低電平0時，說明濃度很大了(閥值可以通過那個藍色的變阻器調節)，可以報警、開通風風扇等。
AO輸出模擬量，必須要AD轉換，才能得到相關的數據。可以抽樣得到煤氣的濃度值，便于監測氣體濃度的變化，同樣可以報警等。

ID:250656 · 發表于 2018-1-5 17:56

可以呀，AO和DO引腳，直接連接就好，但是在代碼那邊輸出需要自己轉換格式哦

ID:270934 · 發表于 2018-1-7 09:52

HC6800-ES-V2.0 發表于 2018-1-5 09:13
當然了。

非常謝謝

ID:270934 · 發表于 2018-1-7 09:52

pwmlxl 發表于 2018-1-5 17:56
可以呀，AO和DO引腳，直接連接就好，但是在代碼那邊輸出需要自己轉換格式哦

謝謝，明白了

ID:270934 · 發表于 2018-1-7 09:55

HC6800-ES-V2.0 發表于 2018-1-5 09:13
當然了。

如果我要把濃度信息通過GPRS模塊以短信形式發給手機，你能幫我看一下程序嗎

ID:238407 · 發表于 2018-5-4 14:06

fendou666 發表于 2018-1-7 09:55
如果我要把濃度信息通過GPRS模塊以短信形式發給手機，你能幫我看一下程序嗎

能給我看看嘛？我也做這個

ID:353704 · 發表于 2018-6-18 15:36

不是的，需要設計放大電路
