單片機字符型液晶顯示姓名與學號實驗

[復制鏈接]
跳轉到指定樓層
樓主
ID:272482 發表于 2018-1-6 19:38 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
應用keil和PROTEUS軟件仿真字符型液晶模塊的控制方法，能夠顯示相應的字符；
并利用硬件電路完成上述功能。

1.docx

909.89 KB, 下載次數: 15, 下載積分: 黑幣 -5

里面有C程序
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:1 發表于 2018-1-8 01:58 | 只看該作者
字符型液晶顯示實驗
  • 實驗內容
應用keil和PROTEUS軟件仿真字符型液晶模塊的控制方法，能夠顯示相應的字符；利用硬件電路完成上述功能。
  • 軟件設計
源程序清單：
  1. #include<reg51.h>

  3. #include<intrins.h>

  5. #define uchar unsigned char

  7. #define uint unsigned int



  11. sbit rs=P2^7;

  13. sbit rw=P2^6;

  15. sbit  e=P2^5;



  19. uchar table1[]={"姓名：黃子晗"};

  21. uchar table2[]={"學號：2154126"};



  25. void write_12864com(uchar com);

  27. void write_12864dat(uchar dat);

  29. void initinal(void);

  31. void display (void);



  35. void delay_50us(uint t)

  37. {   uchar j;

  39.     for(;t>0;t--)

  41.                  for(j=19;j>0;j--);

  43. }



  47. void delay_50ms(uint t)

  49. {   uint j;

  51.     for(;t>0;t--)

  53.                  for(j=6245;j>0;j--);

  55. }



  59. void main(void)

  61. {   initinal();

  63.     while(1)

  65.               {   display();

  67.                   while(1);

  69.               }

  71. }



  75. void initinal(void)

  77. {   delay_50ms(2);

  79.     write_12864com(0x30);

  81.               delay_50us(4);

  83.     write_12864com(0x30);

  85.               delay_50us(4);

  87.     write_12864com(0x0f);

  89.               delay_50us(4);

  91.     write_12864com(0x01);

  93.               delay_50us(240);

  95.     write_12864com(0x06);

  97.               delay_50us(10);

  99. }



  103. void write_12864com(uchar com)

  105. {   rw=0;

  107.     rs=0;

  109.               delay_50us(1);

  111.               P0=com;

  113.               e=1;

  115.               delay_50us(10);

  117.               e=0;

  119.               delay_50us(2);

  121. }



  125. void write_12864dat(uchar dat)

  127. {   rw=0;

  129.     rs=1;

  131.               delay_50us(1);

  133.               P0=dat;

  135.               e=1;

  137.               delay_50us(10);

  139.               e=0;

  141.               delay_50us(2);

  143. }



  147. void display(void)

  149. {   uchar i,j;

  151.     write_12864com(0x90);

  153.     for(i+0;i<12;i++)

  155.               {   write_12864dat(table1[i]);

  157.                   delay_50us(1);

  159.               }

  161.     write_12864com(0x98);

  163.               for(j<0;j<14;j++)

  165.               {   write_12864dat(table2[j]);

  167.                   delay_50us(1);

  169.               }

  171. }
復制代碼



三、聯合調試與運行

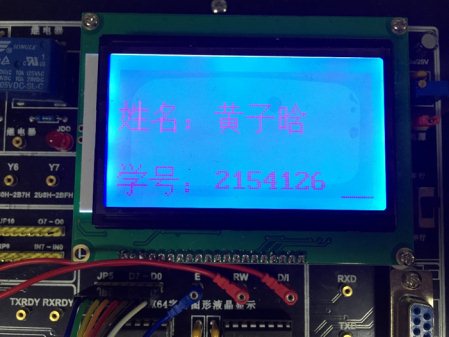

如圖，在燒錄程序成功后，12864上出現了相應的姓名與學號。


回復

使用道具 舉報

板凳
ID:655443 發表于 2020-2-25 15:30 來自觸屏版 | 只看該作者
有仿真圖嗎？
