AD轉換,單片機C程序現在還缺什么步驟？

ID:276150 · 發表于 2018-1-17 10:53

#include <reg51.h>
#include <intrins.h> //空操作函數_nop_()必須的頭文件
#include <stdio.h>
#define uint unsigned int
#define uchar unsigned char
#ifndef __1602_H__
#define __1602_H__

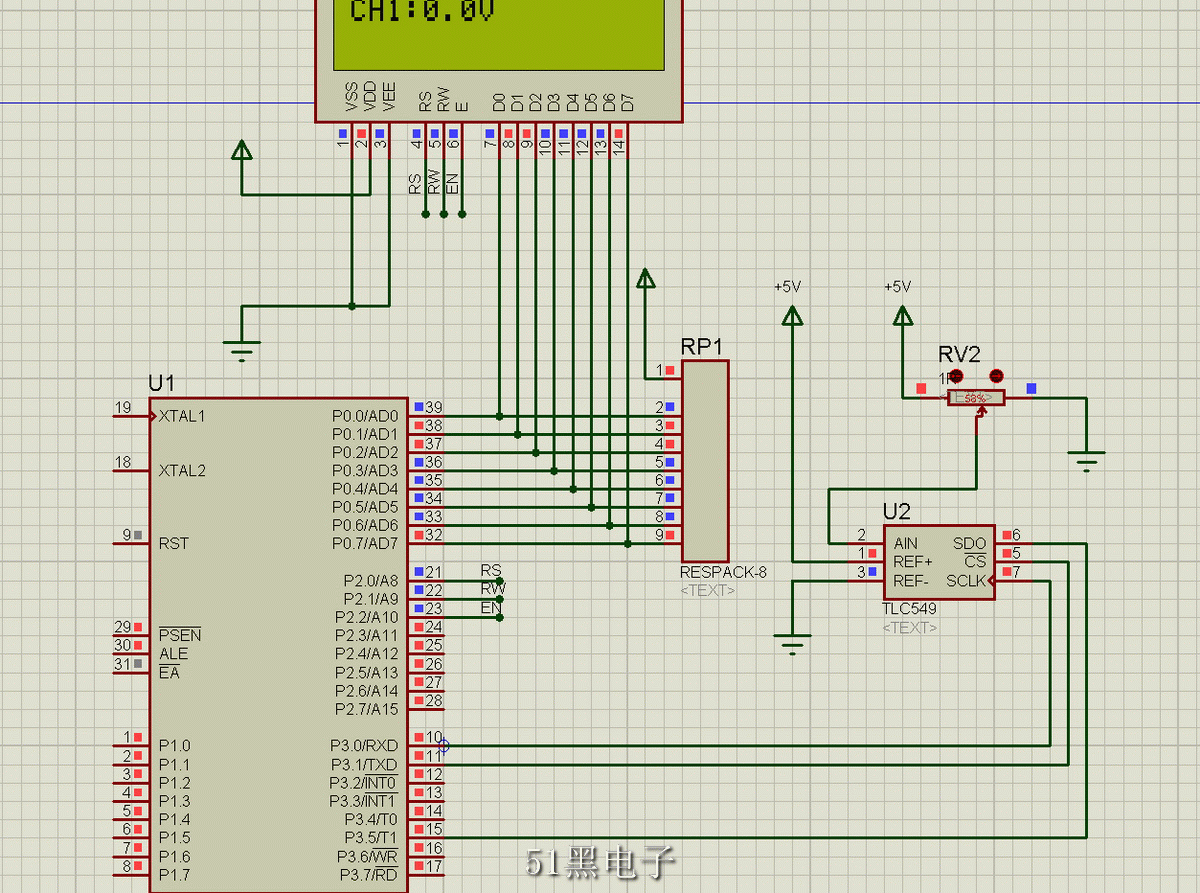

sbit lcdrs=P2^0; //1602：0寫指令，1寫數據
sbit lcdwr=P2^1; //1602讀寫信號
sbit lcden=P2^2; //1602片選信號
sbit TLC549_CS = P3^1; //TLC549片選，低電平有效
sbit TLC549_DO = P3^5; //TLC549數字量輸出
sbit TLC549_CLK = P3^0; //TLC549片外獨立時鐘
sbit sta7=P0^7;
unsigned char data1_convert(unsigned char dat_temp)
{
unsigned char data1;
data1=(unsigned char)(((float)dat_temp/255)*5); //換算為電壓值的個位值
data1=data1+48; //轉換為對應的ASCII碼，因為0對應ASCII碼的48，以此類推
return data1;
}
unsigned char data0_convert(unsigned char dat_temp)
{
unsigned char data0,data1; data1=(unsigned char)(((float)dat_temp/255)*5); //換算為電壓值的個位值
data0=(unsigned char)((((float)dat_temp/255)*5-data1)*10);//換算為為電壓值的小--
//--數點后第一位的那個?
data0=data0+48;
return data0; //轉換為對應的ASCII碼
}
void delayus(unsigned int t); //聲明延時t個機器周期
//**********************************
//AD轉換
//**********************************
unsigned char TLC549_read()
{
unsigned char i , temp;
TLC549_CS = 1; //關閉片選
TLC549_CLK = 0; //時鐘線拉低
TLC549_CS = 0; //打開片選
_nop_(); //空操作等待兩個機器周期待總線穩定
_nop_();
for( i = 0; i < 8; i++ ) //循環8次讀出8位轉換結果
{
temp <<= 1;
temp |= TLC549_DO;
TLC549_CLK = 1;
_nop_();
TLC549_CLK = 0;
}
TLC549_CS = 1;
delayus(14); //TLC549轉換速度小于14微秒，大致延時14微秒等待轉換結束
return temp; //返回轉換值
}
//**********************************
//AD轉換
//**********************************
/*uint n1,ad1;
uint read_549(void)
{
uchar i,value;
TLC549_CS=0;
TLC549_CLK=0;
for(i=0;i<8;i++)
{
value=value<<1;
value|=TLC549_DO;
TLC549_CLK=1;
delayus(1);
TLC549_CLK=0;
}
TLC549_CLK=1;
delayus(2);
return value;
}
void zhh()
{
uint temp,n2;
n2=(n1/10)%10;
temp=read_549();
n1=temp*3;
if((n1/10)%10-n2==1)
{
ad1=800;
}
}
*/
/***********************1ms延時函數**********************/
void delayms(uint ms)
{
uint y;
while(ms--)
{
for(y=0;y<125;y++);
}
}
//******************判忙*********************
void lcd_busy_check(void) //1602忙信號檢測，忙則等待
{
P0=0xff;
do
{
lcdrs=0; //讀狀態操作，為0
lcdwr=1; //讀操作為1
lcden=0;
lcden=1; //讀狀態，需為高電平
}
while (sta7==1); //如果為1則忙，等待...直到為0
lcden=0;
}
/***********************LCD寫指令寫數據**********************/
void LCD_write_cmd(unsigned char cmd) //液晶寫?
{
lcd_busy_check(); //每次操作之前都要進行忙信號檢測
lcdrs=0; //執行數據操作，為1
lcdwr=0; //寫操作，為0
P0=cmd; //送數據到液晶數據端口P0,準備執行數據操?
lcden=1; //高電平，數據送入液晶液晶數據RAM
_nop_(); //保持一會兒，使顯示數據可靠地送入液晶數據RAM
lcden=0; //低電平，顯示數據
}
void LCD_write_data(unsigned char Data) //液晶寫數據函數
{
lcd_busy_check(); //每次操作之前都要進行忙信號檢測
lcdrs=1; //執行數據操作，為1
lcdwr=0; //寫操作，為0
P0=Data; //送數據到液晶數據端口P0,準備執行數據操作
lcden=1; //高電平，數據送入液晶液晶數據RAM
_nop_(); //保持一會兒，使顯示數據可靠地送入液晶數據RAM
lcden=0; //低電平，顯示數據
}
/***********************LCD初始化*********************/
void LCD_init()
{
delayms(15);
LCD_write_cmd(0x38);
delayms(5);
LCD_write_cmd(0x38);//8位總線、雙行5×7點陣
LCD_write_cmd(0x08);
LCD_write_cmd(0x01);
LCD_write_cmd(0x06);
delayms(5);
LCD_write_cmd(0x0c);
}
/**********************主函數*********************/
void main()
{
unsigned char dat; //用于接收從8591中讀到的數據
LCD_init();
LCD_write_cmd(0x80);
LCD_write_data('C');
LCD_write_data('H');
LCD_write_data('1');
LCD_write_data(':');
LCD_write_cmd(0x85);
LCD_write_data('.');
LCD_write_cmd(0x87);
LCD_write_data('V');
while(1)
{
LCD_write_cmd(0x84); //將要顯示的字符顯示在此地址處
LCD_write_data(data1_convert(dat)); //顯示電壓的整數部分
LCD_write_cmd(0x86); //將要顯示的字符顯示在此地址處
LCD_write_data(data0_convert(dat)); //顯示電壓的小數部分
}
}
#endif

復制代碼

ID:276150 · 發表于 2018-1-17 11:53

主要是main函數怎么寫
