GYJ-0015單相交流電機正反轉控制板(電路原理圖+使用手冊)資料下載

ID:280979 · 發表于 2018-1-31 20:03

【簡要說明】

一、尺寸：長72mmX寬67mmX高40mm
二、主要芯片：繼電器光耦三極管
三、工作電壓：12V（工作電壓等于繼電器額定工作電壓）另有24V可選，如果要其他工作電壓請另外說明。
四、特點：

1、具有電源工作指示燈。
2、輸入信號具有工作指示燈。
3、輸出信號具有工作指示燈

4、板子功耗小于2W

5、實現對單相交流電機的正反轉控制。
6、接線方便控制簡單。

7、工作穩定可靠
8、額定切換電流10A以內
9、最大切換功率500W
10、繼電器壽命10000000次以上。
11、電器絕緣電阻100M
12、觸電耐壓1000V
13、繼電器最大吸合時間15mS 毫秒
14、繼電器最大釋放時間5mS 毫秒
15、工作溫度-40度至 +70度

16、工作濕度 40% ~ 80%RH

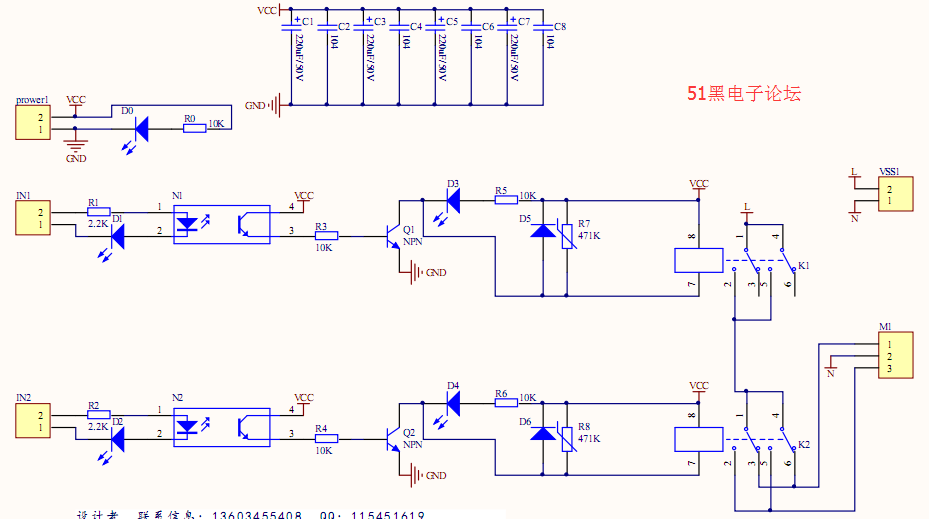

單相交流電機正反轉控制的電路原理圖：

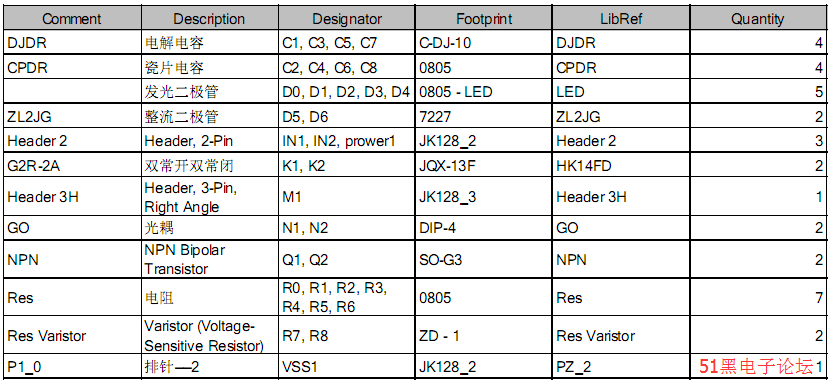

原件清單：

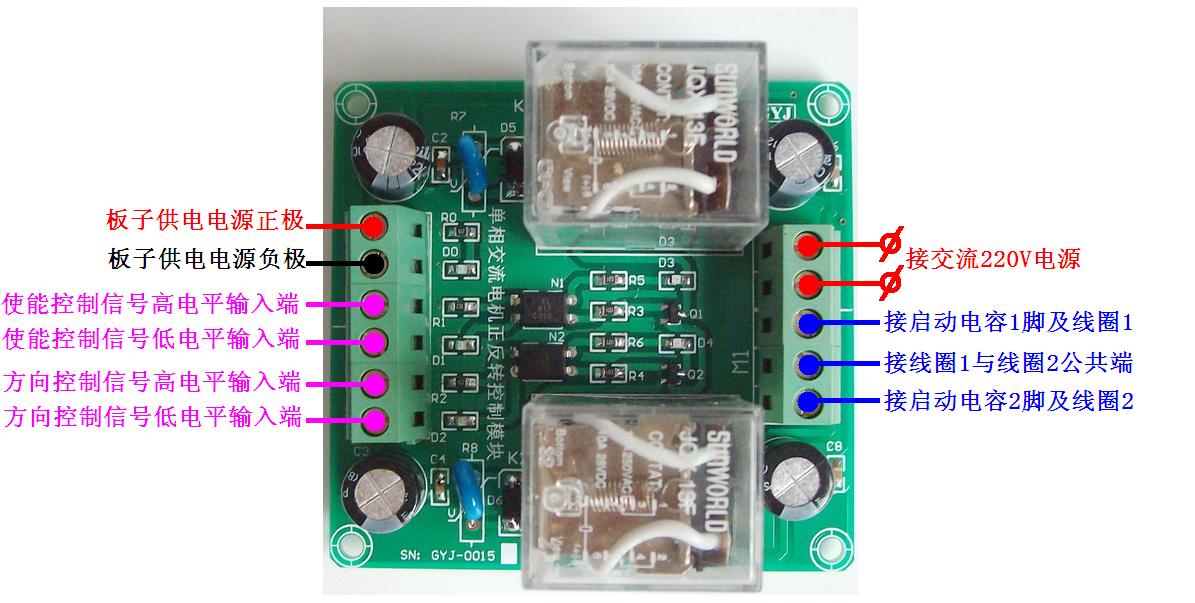

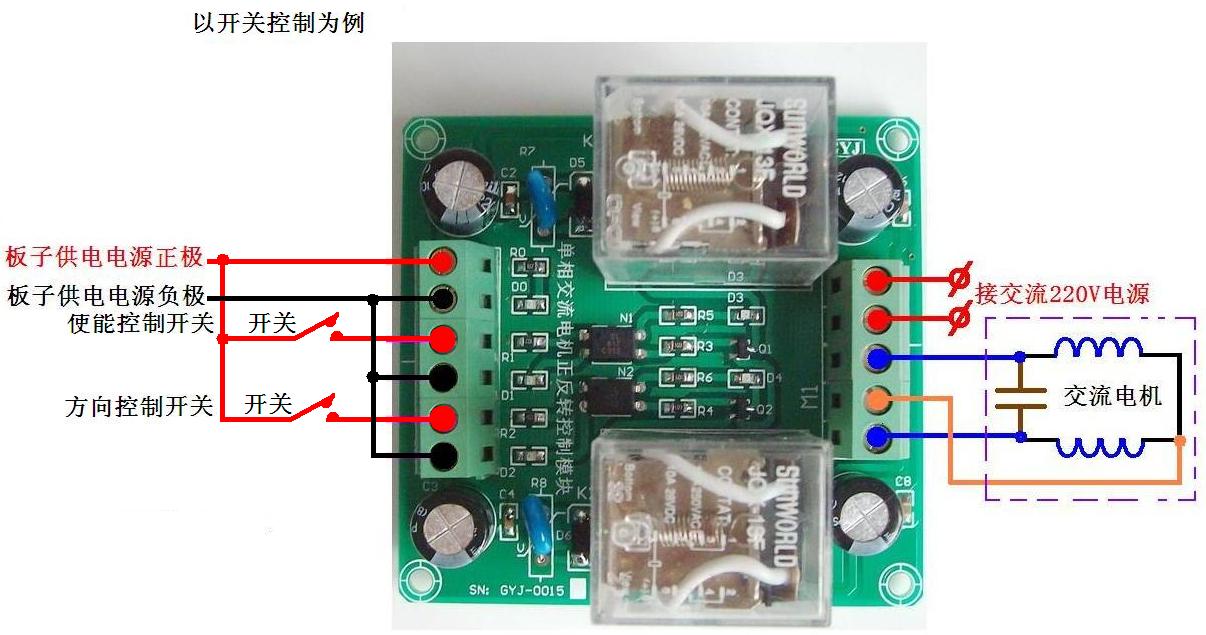

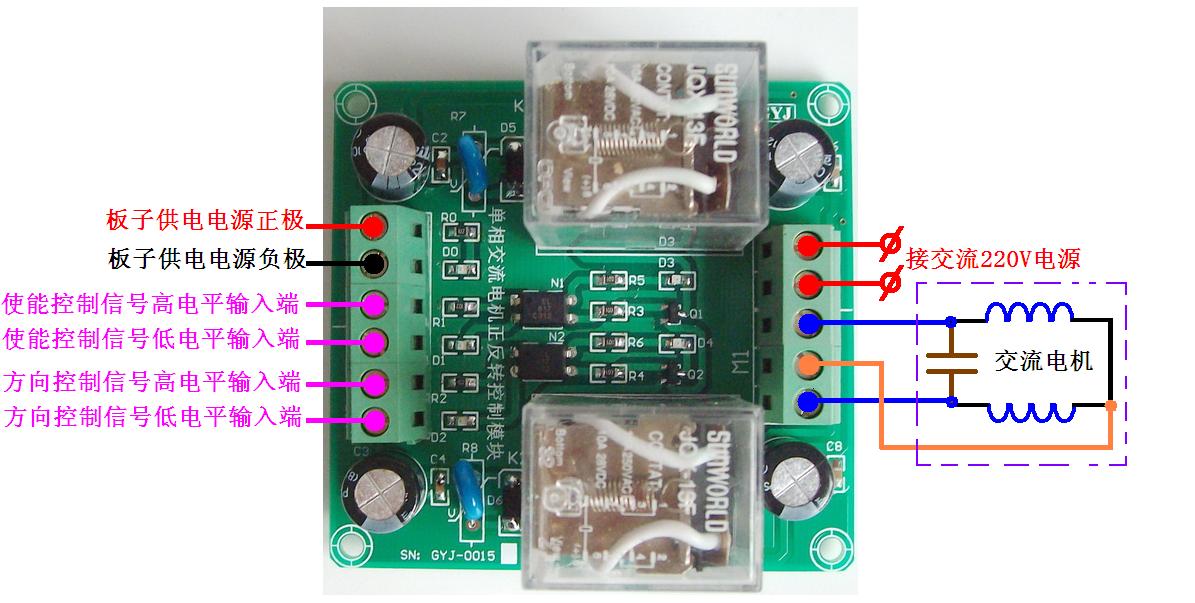

實物圖：

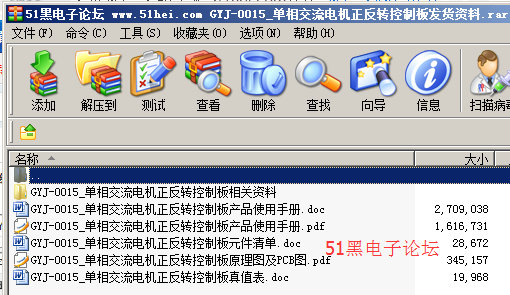

全部資料下載(原理圖+PCB圖+使用手冊)：

GYJ-0015_單相交流電機正反轉控制板發貨資料.rar (4.3 MB, 下載次數: 42)

ID:361354 · 發表于 2019-4-22 14:38

支持調速么？
