2*16*16漢字點陣滾動顯示單片機源碼及仿真電路圖等資料

[復制鏈接]
ID:275479 發表于 2018-2-3 07:53 | 顯示全部樓層 |閱讀模式
源碼和電路圖都在壓縮包中，滾動顯示最關鍵的就在于不同8*8點陣塊中如何銜接與字模數據如何傳入到595芯片當中。

一、點陣測試說明

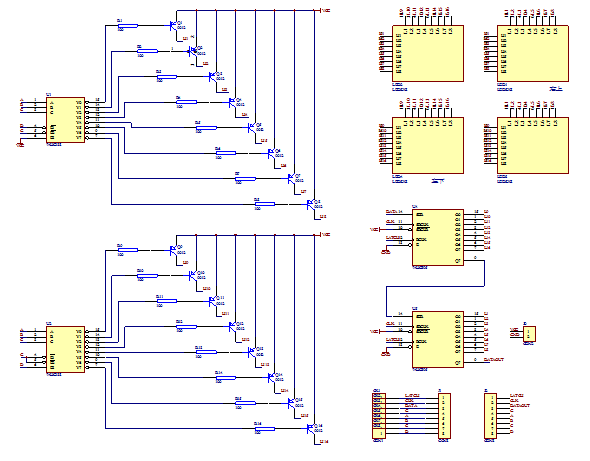

一、單組點陣原理圖
電路采用H1～H16用2個138組成4譯16電路驅動，L1～L16用2個74HC595的串并轉換驅動

ABCDG 為16行 譯碼控制信號。
ABCD 為H0～H16的4-16（兩個138組成）的譯碼輸入信號。G為兩個138譯碼控制腳，低電平有效。
CLK 為列信號控制的時鐘信號
DATA 為串行數據信號
LATCH 為信號鎖定，上升沿時移位寄存器的數據進入數據存儲寄存器，下降沿時存儲寄存器數據不變。(通常將LATCH置為低電平，)當移位結束后，在LATCH端產生一個正脈沖（5V時，大于幾十納秒就行了。通常都選微秒級），更新顯示數據
DATAOUT 為級聯時數據串出信號。
IN針定義（從上到下）依次為LATCH、CLK、DATA、G、A、B、C、D
OUT針定義（從上到下）依次為LATCH、CLK、DATAOUT、G、A、B、C、D
級聯使用時OUT針和IN針用短路片連接。

二、實驗方式：
可單個點陣顯示，也通過短路片連接可接聯控制。

三、實驗接線：
P1.0接D
P1.1接C
P1.2接B
P1.3接A
P1.4接G
P1.5接DATA
P1.6接CLK
P1.7接LATCH

四、實驗程序
程序1  LED3J.C   三字靜態顯示
程序2  LED3D.C  二屏（左邊二屏）六字左移顯示。（如三屏接聯，最右屏同最左屏的字，且字向下偏移一個位）
調試時，按調試按鈕傳送結束后，在反匯編窗口點擊0000起始地址，讓程序從0000開始運行。或直接在鍵盤上運行起始地址為0000。

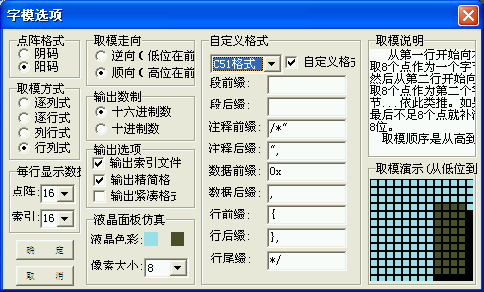

字模設置選項

加了左右滾動開關，非常好用，閃爍是手機錄制的問題

加了左右滾動開關，非常好用，閃爍是手機錄制的問題

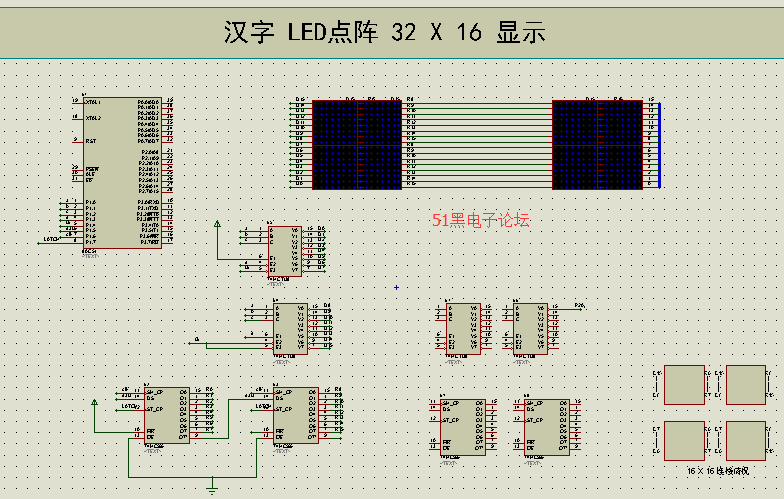

仿真圖：

單片機源程序如下:
  1. #include "main.h"
  2. #include <intrins.h>
  3. //char code STT516[3] _at_ 0x003b;
  4. #define Display_Num_Word 2                                //液晶能顯示的漢字個數

  6. unsigned char Display_Buffer[4];
  7. unsigned char Display_Swap_Buffer[Display_Num_Word][32]={0};                                        //顯示緩沖區
  8. bit Shift_Bit = 0;
  9. bit Flag_Shift = 0;
  10. #define Shift_Speed 5                                                                                        //移動速度
  11. unsigned char Timer0_Count = 0;
  12. unsigned char temp = 0x80;
  13. unsigned char Shift_Count = 0;
  14. unsigned char Display_Word_Count = 0;

  16. #define Num_Of_Word 6
  17. unsigned char code Word[Num_Of_Word][32] =
  18. {

  20. 0xFE,0xFE,0xFE,0xFE,0xFE,0xE0,0xEF,0xEF,0xEF,0xE0,0xEF,0xFE,0xD7,0xDB,0xBB,0xFF,
  21. 0xFF,0xFF,0x07,0xFF,0xEF,0x07,0xEF,0xEF,0xEF,0x0F,0xEF,0xEF,0x77,0xBB,0xBB,0xFF,/*"點",0*/

  23. 0xFF,0x07,0x77,0x68,0x5E,0x6E,0x75,0x70,0x77,0x57,0x68,0x7F,0x7F,0x7F,0x7F,0x7F,
  24. 0x7F,0x7F,0x7F,0x03,0xFF,0xBF,0xBF,0x03,0xBF,0xBF,0x01,0xBF,0xBF,0xBF,0xBF,0xBF,/*"陣",1*/

  26. 0xBF,0xD8,0xDB,0x7B,0xBA,0xAA,0xEA,0xDA,0xDA,0xDA,0x3A,0xBE,0xBD,0xBD,0xBB,0xB7,
  27. 0xFD,0x3D,0xBD,0xAD,0xAD,0xAD,0xAD,0xAD,0xAD,0xAD,0xAD,0xFD,0x7D,0xBD,0xB5,0xFB,/*"測",2*/

  29. 0xFF,0xBF,0xDF,0xCF,0xD8,0xFF,0x1F,0xD8,0xDE,0xDE,0xDE,0xDE,0xD6,0xC9,0xDF,0xFF,
  30. 0xDF,0xD7,0xDB,0xDB,0x01,0xDF,0xDF,0x1F,0xDF,0xEF,0xEF,0xF5,0x35,0xF9,0xFD,0xFF,/*"試",3*/

  32. 0xBF,0xDE,0xCE,0xDE,0xFE,0xFE,0x1D,0xDA,0xDE,0xDE,0xDF,0xDF,0xD7,0xCF,0xDC,0xF3,
  33. 0xFF,0x0F,0xEF,0xEF,0xEF,0xEF,0xF1,0x07,0xF7,0xF7,0x6F,0x6F,0x9F,0x6F,0xF1,0xFB,/*"設",4*/

  35. 0xBF,0xDF,0xCF,0xDF,0xFF,0x0C,0xEF,0xEF,0xEF,0xEF,0xEF,0xED,0xEB,0xE7,0xEF,0xFF,
  36. 0xDF,0xDF,0xDF,0xDF,0xDF,0x01,0xDF,0xDF,0xDF,0xDF,0xDF,0xDF,0xDF,0xDF,0xDF,0xDF,/*"計",5*/


  39. };

  41. //************************************************************
  42. //主函數
  43. //************************************************************
  44. void main()
  45. {
  46.         Init_Timer0();
  47.         Clear_Display();
  48.         while(1)
  49.         {
  50.                 Display(Display_Swap_Buffer);
  51.                 if(Flag_Shift == 1)
  52.                 {
  53.                         Flag_Shift = 0;
  54.                         Display_Word_Count = Shift_Count/16;                                //計算當前顯示第幾個字
  55.                         Calc_Shift();
  56.
  57.                         Shift_Count++;
  58.
  59.                         if(Shift_Count == (Num_Of_Word+Display_Num_Word)*16 )                                //移動次數
  60.                         {
  61.                                 Shift_Count = 0;
  62.                         }
  63.                 }
  64.         }
  65. }

  67. //****************************************************
  68. //初始化定時器0
  69. //****************************************************
  70. void Init_Timer0()
  71. {
  72.         TMOD = 0X01;                        //T0, 工作模式1

  74.         TH0 = (65536 - 50000)/256;
  75.         TL0 = (65536 - 50000)%256;

  77.         TR0 = 1;                                //開啟定時器
  78.         ET0 = 1;                            //開啟定時器中斷
  79.         EA = 1;                                        //開啟總中斷
  80. }

  82. //****************************************************
  83. //中斷函數
  84. //****************************************************
  85. void Timer0() interrupt 1
  86. {
  87.         TH0 = (65536 - 50000)/256;
  88.         TL0 = (65536 - 50000)%256;
  89.
  90.         TF0 = 0;
  91.         Timer0_Count++;
  92.         if(Timer0_Count >= Shift_Speed)
  93.         {
  94.                 Timer0_Count = 0;
  95.                 Flag_Shift = 1;
  96.         }

  98. }

  100. //************************************************************
  101. //計算移動數據，存在在緩沖器
  102. //************************************************************
  103. void Calc_Shift()
  104. {
  105.         unsigned char i;

  107.         for(i = 0;i < 16;i++)
  108.         {
  109.                 if((Display_Swap_Buffer[0][16+i]&0x80) == 0)                                                                        //每行第一個字節移位
  110.                 {
  111.                         Display_Swap_Buffer[0][i] = (Display_Swap_Buffer[0][i] << 1)&0xfe;                         //最低位清零
  112.                 }
  113.                 else
  114.                 {
  115.                         Display_Swap_Buffer[0][i] = (Display_Swap_Buffer[0][i] << 1)|0x01;                        //最低位置一
  116.                 }

  118.                 if((Display_Swap_Buffer[1][i]&0x80) == 0)                                                                        //每行第二個字節移位
  119.                 {
  120.                         Display_Swap_Buffer[0][16+i] = (Display_Swap_Buffer[0][16+i] << 1)&0xfe;                         //最低位清零
  121.                 }
  122.                 else
  123.                 {
  124.                         Display_Swap_Buffer[0][16+i] = (Display_Swap_Buffer[0][16+i] << 1)|0x01;                        //最低位置一
  125.                 }

  127.                 if((Display_Swap_Buffer[1][16+i]&0x80) == 0)                                                                        //每行第三個字節移位
  128.                 {
  129.                         Display_Swap_Buffer[1][i] = (Display_Swap_Buffer[1][i] << 1)&0xfe;                         //最低位清零
  130.                 }
  131.                 else
  132.                 {
  133.                         Display_Swap_Buffer[1][i] = (Display_Swap_Buffer[1][i] << 1)|0x01;                        //最低位置一
  134.                 }

  136.                 if(Shift_Count%16 < 8 && Display_Word_Count < Num_Of_Word)
  137.                 {
  138.                         Shift_Bit = Word[Display_Word_Count][i]&temp;
  139.                 }
  140.                 else if(Shift_Count%16 < 16 && Display_Word_Count < Num_Of_Word)
  141.                 {
  142.                         Shift_Bit = Word[Display_Word_Count][16+i]&temp;
  143.                 }
  144.                 else
  145.                 {
  146.                         Shift_Bit = 1;                                                //把字移出緩沖區
  147.                 }

  149.                 if( Shift_Bit == 0)                                                                                                                //后8位移位
  150.                 {
  151.                         Display_Swap_Buffer[1][16+i] = (Display_Swap_Buffer[1][16+i] << 1)&0xfe;                 //最低位清零
  152.                 }
  153.                 else
  154.                 {
  155.                         Shift_Bit =        1;
  156.                         Display_Swap_Buffer[1][16+i] = (Display_Swap_Buffer[1][16+i] << 1)|0x01;                //最低位置一
  157.                 }
  158.
  159.         }
  160.         temp = (temp>>1)&0x7f;
  161.         if(temp == 0x00)
  162.         {
  163.                 temp = 0x80;
  164.         }
  165. }

  167. //************************************************************
  168. //清空緩沖區
  169. //************************************************************
  170. void Clear_Display()
  171. {
  172.         unsigned char i,j;
  173.         for(j = 0 ; j < Display_Num_Word; j++)
  174.         {
  175.                 for(i = 0 ; i < 32 ;i++)
  176.                 {
  177.                         Display_Swap_Buffer[j][i] = 0xff;                                //0=顯示  1=不顯示
  178.                 }
  179.         }
  180. }

  182. //************************************************************
  183. //num為字數  dat[][32]為字模的名稱
  184. //*************************************************************
  185. void Display(unsigned char dat[][32])
  186. {
  187.         unsigned char i,j;

  189.         for( i = 0 ; i < 16 ; i++ )
  190.         {
  191.                 LEDARRAY_G = 1;                        //更新數據時候關閉顯示。等更新完數據，打開138顯示行。防止重影。

  193.                 Display_Buffer[0] = dat[0][i];
  194.                 Display_Buffer[1] = dat[0][i+16];
  195.                 Display_Buffer[2] = dat[1][i];
  196.                 Display_Buffer[3] = dat[1][i+16];

  198.                 Send(Display_Buffer[3]);
  199.                 Send(Display_Buffer[2]);
  200.                 Send(Display_Buffer[1]);
  201.                 Send(Display_Buffer[0]);

  203.                 LEDARRAY_LAT = 1;                                        //鎖存數據
  204.                 _nop_();
  205.
  206.                 LEDARRAY_LAT = 0;
  207.                 _nop_();

  209.                 Scan_Line(i);                                                //選擇第i行

  211.                 LEDARRAY_G = 0;
  212.
  213.                 for( j = 0 ; j < 30 ; j++);                //延時一段時間，讓LED亮起來。
  214.         }
  215. }

  217. //****************************************************
  218. //掃描某一行
  219. //****************************************************
  220. void Scan_Line( unsigned char m)
  221. {
  222.         switch(m)
  223.         {
  224.                 case 0:
  225.                         LEDARRAY_D = 0;LEDARRAY_C = 0;LEDARRAY_B = 0;LEDARRAY_A = 0;
  226.                         break;
  227.                 case 1:
  228.                         LEDARRAY_D = 0;LEDARRAY_C = 0;LEDARRAY_B = 0;LEDARRAY_A = 1;
  229.                         break;
  230.                 case 2:
  231.                         LEDARRAY_D = 0;LEDARRAY_C = 0;LEDARRAY_B = 1;LEDARRAY_A = 0;
  232.                         break;
  233.                 case 3:
  234.                         LEDARRAY_D = 0;LEDARRAY_C = 0;LEDARRAY_B = 1;LEDARRAY_A = 1;
  235.                         break;
  236.                 case 4:
  237.                         LEDARRAY_D = 0;LEDARRAY_C = 1;LEDARRAY_B = 0;LEDARRAY_A = 0;
  238.                         break;
  239.                 case 5:
  240.                         LEDARRAY_D = 0;LEDARRAY_C = 1;LEDARRAY_B = 0;LEDARRAY_A = 1;
  241.                         break;
  242.                 case 6:
  243.                         LEDARRAY_D = 0;LEDARRAY_C = 1;LEDARRAY_B = 1;LEDARRAY_A = 0;
  244.                         break;
  245.                 case 7:
  246.                         LEDARRAY_D = 0;LEDARRAY_C = 1;LEDARRAY_B = 1;LEDARRAY_A = 1;
  247.                         break;
  248.                 case 8:
  249.                         LEDARRAY_D = 1;LEDARRAY_C = 0;LEDARRAY_B = 0;LEDARRAY_A = 0;
  250.                         break;
  251.                 case 9:
  252.                         LEDARRAY_D = 1;LEDARRAY_C = 0;LEDARRAY_B = 0;LEDARRAY_A = 1;
  253.                         break;
  254.                 case 10:
  255.                         LEDARRAY_D = 1;LEDARRAY_C = 0;LEDARRAY_B = 1;LEDARRAY_A = 0;
  256.                         break;
  257.                 case 11:
  258.                         LEDARRAY_D = 1;LEDARRAY_C = 0;LEDARRAY_B = 1;LEDARRAY_A = 1;
  259.                         break;
  260.                 case 12:
  261.                         LEDARRAY_D = 1;LEDARRAY_C = 1;LEDARRAY_B = 0;LEDARRAY_A = 0;
  262.                         break;
  263.                 case 13:
  264.                         LEDARRAY_D = 1;LEDARRAY_C = 1;LEDARRAY_B = 0;LEDARRAY_A = 1;
  265.                         break;
  266.                 case 14:
  267.                         LEDARRAY_D = 1;LEDARRAY_C = 1;LEDARRAY_B = 1;LEDARRAY_A = 0;
  268.                         break;
  269.                 case 15:
  270.                         LEDARRAY_D = 1;LEDARRAY_C = 1;LEDARRAY_B = 1;LEDARRAY_A = 1;
  271.                         break;
  272.                 default : break;
  273.         }
  274. }

  276. //****************************************************
  277. ……………………

  279. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

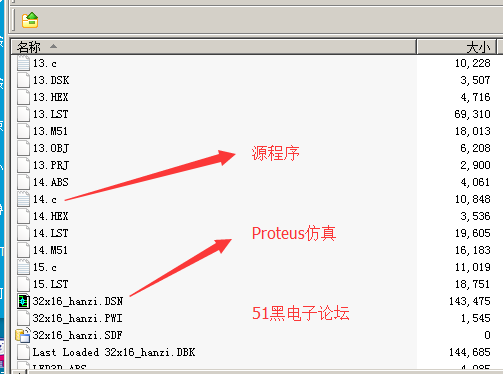

所有資料51hei提供下載:
漢字點陣滾動.zip (1.13 MB, 下載次數: 58)


評分

參與人數 2黑幣 +55 收起 理由
Asher0120 + 5 共享資料的黑幣獎勵！
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:291645 發表于 2018-3-15 18:02 | 顯示全部樓層
我打開這個仿真的，顯示非法字符，咋回事，有知道怎么改的嗎
回復

使用道具 舉報

ID:443613 發表于 2018-12-10 20:33 | 顯示全部樓層
想問下帶不帶論文啊
回復

使用道具 舉報

ID:275479 發表于 2019-1-2 13:22 來自觸屏版 | 顯示全部樓層
dqm123 發表于 2018-12-10 20:33
想問下帶不帶論文啊

不帶論文，可以自己寫寫
回復

使用道具 舉報

ID:483687 發表于 2019-3-23 22:12 | 顯示全部樓層
為什么仿真出現錯誤啊 Wire label contains illegal characters [P20,]
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 一级欧美一级日韩片 | 久久99精品久久久久婷婷 | 国产精品久久久久久久一区二区 | 99亚洲精品 | 成人性视频在线播放 | 中文字幕日韩欧美 | 久久这里只有精品首页 | 天天操天天插 | 看a级黄色毛片 | 日韩精品一区二区三区老鸭窝 | 91热爆在线观看 | 欧美精品 在线观看 | 一区二区久久 | 欧洲亚洲一区 | 国产精品久久久乱弄 | 亚洲电影第三页 | 欧美久久久久久久 | 精品伊人 | 色婷婷精品国产一区二区三区 | 国产精品成人一区二区三区 | 日韩无 | 久久久免费在线观看 | 欧美 日韩 国产 在线 | 亚洲精品九九 | 九色视频网 | 久久国产精品视频 | 国产高清视频一区 | 国产精品久久久久久久7电影 | 日韩理论电影在线观看 | 国产精品视频一区二区三区四区国 | 91亚洲一区 | 中文字幕精 | 国产欧美日韩综合精品一 | 欧美日韩国产在线观看 | 亚洲永久免费 | 成人在线观看免费 | 欧美在线看片 | 日韩视频一区在线观看 | 日韩插插 | 亚洲精品久久久久久久久久吃药 | 成人在线观看黄 |
