根據別人的密碼鎖改成的紅外遙控密碼鎖單片機源碼

ID:276654 · 發表于 2018-2-7 18:43

可以使用鍵盤和紅外遙控器切換使用

單片機源程序如下:

/***************************************************************
此程序是在電子密碼鎖的基礎上增加的紅外遙控功能
采用STC89C52單片機
外中斷口P3.2為紅外接收頭接口
紅外和鍵盤兩種模式轉換用P2.3控制，0為鍵盤模式，1為紅外輸入
遙控器使用常用的HT6122核心的
液晶用1602 引腳定義在I2C_drive.h中
存儲器采用的24C04 引腳定義在I2C_drive.h中
P1口接4X4矩陣按鍵
****************************************************************/
#include <reg51.h>
#include <string.h>
#include "I2C_drive.h" //包含I2C總線驅動程序軟件包
#include "LCD_drive.h" //包含I2C總線驅動程序軟件包
#define uchar unsigned char
#define uint unsigned int
uchar code_buf[6]; //存儲器密碼緩沖區
uchar incode_buf[6]; //輸入密碼緩沖區
uchar IR_buf[4]={0x00,0x00,0x00,0x00};//IR_buf[0]、IR_buf[1]為用戶碼低位、用戶碼高位接收緩沖區
// IR_buf[2]、IR_buf[3]為鍵數據碼和鍵數據碼反碼接收緩沖區
uchar key; //鍵順序碼
uchar temp; //暫存
sbit BEEP=P3^7; //蜂鳴器
sbit RELAY=P3^6; //繼電器
sbit IRIN = P3^2; //遙控輸入腳紅外
sbit panduan=P2^3; //紅外，鍵盤轉換引腳，接地為鍵盤模式，懸空為紅外模式
uchar count_5ms,sec; //5ms和1s計數器
bit flag_2s=0; //2s標志位,2s時間到,該位置1
bit flag_comp=0; //比較對錯標志位,比較正確,該標志位置1
bit biaozhi=0;
bit hongwai=1;
bit jianpan=1;
/******************************************************************************/
void Delay(int num){//延時函數
while(num--) ;
}
void beep(){//-揚聲器--按鍵音
unsigned char a;//定義變量用于發聲的長度設置
for(a=100;a>0;a--){//聲音的長度
BEEP = ~BEEP;
Delay(50);//音調設置延時
}
BEEP = 1;//音樂結束后揚聲器拉高關閉
}
/********以下是0.14ms的x倍延時函數********/
void delayy(uchar x) //延時x*0.14ms
{
uchar i;
while(x--)
for (i = 0; i<13; i++);
}
/********以下是矩陣按鍵掃描函數********/
void MatrixKey()
{
P1=0xff;
P1=0xef; //置第1行P1.4為低電平，開始掃描第1行
temp=P1; //讀P1口按鍵
temp=temp & 0x0f; //判斷低4位是否有0，即判斷列線（P1.0~P1.3）是否有0
if (temp!=0x0f) //若temp不等于0x0f，說明有鍵按下
{
Delay_ms(20); //延時10ms去抖
temp=P1; //再讀取P1口按鍵
temp=temp & 0x0f; //再判斷列線（P1.0~P1.3）是否有0
if (temp!=0x0f) //若temp不等于0x0f，說明確實有鍵按下
{
temp=P1; //讀取P1口按鍵，開始判斷鍵值
biaozhi=1;
hongwai=1;
jianpan=0;
switch(temp)
{
case 0xee:key=1;break;
case 0xed:key=2;break;
case 0xeb:key=3;break;
case 0xe7:key=10;break;
}
temp=P1; //將讀取的鍵值送temp
beep(); //蜂鳴器響一聲
temp=temp & 0x0f; //取出列線值（P1.0~P1.3）
while(temp!=0x0f) //若temp不等于0x0f,說明按鍵還沒有釋放,繼續等待
{
biaozhi=0;
jianpan=1;
temp=P1; //若按鍵釋放,再讀取P1口
temp=temp & 0x0f;// 判斷列線（P1.0~P1.3）是否有0
}
}
}
P1=0xff;
P1=0xdf; //置第2行P1.5為低電平，開始掃描第2行
temp=P1;
temp=temp & 0x0f;
if (temp!=0x0f)
{
Delay_ms(20);
temp=P1;
temp=temp & 0x0f;
if (temp!=0x0f)
{
temp=P1;
biaozhi=1;
hongwai=1;
jianpan=0;
switch(temp)
{
case 0xde:key=4;break;
case 0xdd:key=5;break;
case 0xdb:key=6;break;
case 0xd7:key=11;break;
}
temp=P1;
beep();
temp=temp & 0x0f;
while(temp!=0x0f)
{
biaozhi=0;
jianpan=1;
temp=P1;
temp=temp & 0x0f;
}
}
}
P1=0xff;
P1=0xbf; //置第3行P1.6為低電平，開始掃描第3行
temp=P1;
temp=temp & 0x0f;
if (temp!=0x0f)
{
Delay_ms(20);
temp=P1;
temp=temp & 0x0f;
if (temp!=0x0f)
{
temp=P1;
biaozhi=1;
hongwai=1;
jianpan=0;
switch(temp)
{
case 0xbe:key=7;break;
case 0xbd:key=8;break;
case 0xbb:key=9;break;
case 0xb7:key=12;break;
}
temp=P1;
beep();
temp=temp & 0x0f;
while(temp!=0x0f)
{
biaozhi=0;
jianpan=1;
temp=P1;
temp=temp & 0x0f;
}
}
}
P1=0xff;
P1=0x7f; //置第4行P1.7為低電平，開始掃描第4行
temp=P1;
temp=temp & 0x0f;
if (temp!=0x0f)
{
Delay_ms(20);
temp=P1;
temp=temp & 0x0f;
if (temp!=0x0f)
{
temp=P1;
biaozhi=1;
hongwai=1;
jianpan=0;
switch(temp)
{
case 0x7e:key=15;break;
case 0x7d:key=0;break;
case 0x7b:key=14;break;
case 0x77:key=13;break;
}
temp=P1;
beep();
temp=temp & 0x0f;
while(temp!=0x0f)
{
biaozhi=0;
jianpan=1;
temp=P1;
temp=temp & 0x0f;
}
}
}
}
/*********************紅外按鍵矩陣函數*************************************************************************************************/
void hongwaijvzhen ()
{
if(hongwai==0)
{
switch (IR_buf[2]){
case 0x12: key = 0 ;break; //POWER //ON
case 0x09: key = 1 ;break; //MUTE //OFF
case 0x1d: key = 2 ;break; //0-9鍵控制
case 0x1F: key = 3 ;break; //
case 0x0d: key = 4 ;break;
case 0x19: key = 5 ;break;
case 0x1b: key = 6 ;break;
case 0x11: key = 7 ;break;
case 0x15: key = 8 ;break;
case 0x17: key = 9 ;break;
case 0x14: key = 10;break; //A
case 0x57: key = 11;break; //B
case 0x53: key = 12;break;
// case 0x41: key = 13;break; //D
case 0x46: key = 14;break; //#
case 0x52: key = 15;break;
}
biaozhi=0;
hongwai=1;
}
}
/********以下是開機畫面信息********/
uchar code jianpan1_data[] = {" << KEY >> "}; //定義第1行顯示的字符
uchar code jianpan2_data[] = {" PATTERN(1) "}; //定義第2行顯示的字符
uchar code hongwai1_data[] = {" << REMOTE >> "}; //定義第1行顯示的字符
uchar code hongwai2_data[] = {" PATTERN(2) "}; //定義第2行顯示的字符
/***************************************/
uchar code line1_data[] = {" KEY LOCK "}; //定義第1行顯示的字符
uchar code line2_data[] = {" MADE IN CHINA "}; //定義第2行顯示的字符
/********以下是輸入密碼畫面信息********/
uchar code in_line1[] = {" PLEASE INPUT "}; //定義第1行顯示的字符
uchar code in_line2[] = {"PASSWORD:------ "}; //定義第2行顯示的字符
/********以下是密碼輸入正確信息********/
uchar code inok_line1[] = {"INPUT PASSWORD "}; //定義第1行顯示的字符
uchar code inok_line2[] = {" INOPUT OK "}; //定義第2行顯示的字符
/********以下是密碼輸入錯誤信息********/
uchar code inerr_line1[] = {"INPUT PASSWORD "}; //定義第1行顯示的字符
uchar code inerr_line2[] = {" INPUT ERR "}; //定義第2行顯示的字符
/********以下是密碼設置畫面信息********/
uchar code modify_line1[] = {"MODIFY PASSWORD "}; //定義第1行顯示的字符
uchar code modify_line2[] = {"PASSWORD:------ "}; //定義第2行顯示的字符
/********以下是密碼設置正確信息********/
uchar code setok_line1[] = {"MODIFY PASSWORD "}; //定義第1行顯示的字符
uchar code setok_line2[] = {" MODIFY OK "}; //定義第2行顯示的字符
/********以下是開機畫面顯示函數********/
void StartDisp()
{
uchar i;
lcd_clr(); //調清屏函數
lcd_wcmd(0x00|0x80); //設置顯示位置為第1行第0列
i = 0;
while(line1_data[i] != '\0') //若沒有到達第1行字符串尾部
{
lcd_wdat(line1_data[i]); //顯示第1行字符
i++; //指向下一字符
}
lcd_wcmd(0x40|0x80); //設置顯示位置為第2行第0列
i = 0;
while(line2_data[i] != '\0') //若沒有到達第2行字符串尾部
{
lcd_wdat(line2_data[i]); //顯示第2行字符
i++; //指向下一字符
}
}
/********以下是密碼輸入畫面顯示函數********/
void CodeInDisp()
{
uchar i;
lcd_clr(); //調清屏函數
lcd_wcmd(0x00|0x80); //設置顯示位置為第1行第0列
i = 0;
while(in_line1[i] != '\0') //若沒有到達第1行字符串尾部
{
lcd_wdat(in_line1[i]); //顯示第1行字符
i++; //指向下一字符
}
lcd_wcmd(0x40|0x80); //設置顯示位置為第2行第0列
i = 0;
while(in_line2[i] != '\0') //若沒有到達第2行字符串尾部
{
lcd_wdat(in_line2[i]); //顯示第2行字符
i++; //指向下一字符
}
}
/********以下是密碼輸入錯誤顯示函數********/
void CodeInErr()
{
uchar i;
lcd_clr(); //調清屏函數
lcd_wcmd(0x00|0x80); //設置顯示位置為第1行第0列
i = 0;
while(inerr_line1[i] != '\0') //若沒有到達第1行字符串尾部
{
lcd_wdat(inerr_line1[i]); //顯示第1行字符
i++; //指向下一字符
}
lcd_wcmd(0x40|0x80); //設置顯示位置為第2行第0列
i = 0;
while(inerr_line2[i] != '\0') //若沒有到達第2行字符串尾部
{
lcd_wdat(inerr_line2[i]); //顯示第2行字符
i++; //指向下一字符
}
}
/********以下是密碼輸入正確顯示函數********/
void CodeInOk()
{
uchar i;
lcd_clr(); //調清屏函數
lcd_wcmd(0x00|0x80); //設置顯示位置為第1行第0列
i = 0;
while(inok_line1[i] != '\0') //若沒有到達第1行字符串尾部
{
lcd_wdat(inok_line1[i]); //顯示第1行字符
i++; //指向下一字符
}
lcd_wcmd(0x40|0x80); //設置顯示位置為第2行第0列
i = 0;
while(inok_line2[i] != '\0') //若沒有到達第2行字符串尾部
{
lcd_wdat(inok_line2[i]); //顯示第2行字符
i++; //指向下一字符
}
}
/********以下是密碼設置畫面顯示函數********/
void CodeSetDisp()
{
uchar i;
lcd_clr(); //調清屏函數
lcd_wcmd(0x00|0x80); //設置顯示位置為第1行第0列
i = 0;
while(modify_line1[i] != '\0') //若沒有到達第1行字符串尾部
{
lcd_wdat(modify_line1[i]); //顯示第1行字符
i++; //指向下一字符
}
lcd_wcmd(0x40|0x80); //設置顯示位置為第2行第0列
i = 0;
while(modify_line2[i] != '\0') //若沒有到達第2行字符串尾部
{
lcd_wdat(modify_line2[i]); //顯示第2行字符
i++; //指向下一字符
}
}
/********以下是密碼設置正確顯示函數********/
void CodeSetOk()
{
uchar i;
lcd_clr(); //調清屏函數
lcd_wcmd(0x00|0x80); //設置顯示位置為第1行第0列
i = 0;
while(setok_line1[i] != '\0') //若沒有到達第1行字符串尾部
{
lcd_wdat(setok_line1[i]); //顯示第1行字符
i++; //指向下一字符
}
lcd_wcmd(0x40|0x80); //設置顯示位置為第2行第0列
i = 0;
while(setok_line2[i] != '\0') //若沒有到達第2行字符串尾部
{
lcd_wdat(setok_line2[i]); //顯示第2行字符
i++; //指向下一字符
}
}
/********以下是密碼輸入函數********/
void PassIn()
{
static uchar lcd_x=0; //顯示指針,注意是靜態局部變量
static uchar count=0; //密碼計數器 ,注意是靜態局部變量
static uchar code_n=0; //密碼次數
PASSWORD: lcd_clr(); //調清屏函數
CodeInDisp();//密碼輸入畫面函數
do{
/**********修改1***********/
P1=0xf0;
if(P1!=0xf0) //若有按鍵按下
{
MatrixKey(); //調矩陣按鍵掃描函數
P1=0xf0;
while(P1!=0xf0);//等待按鍵松開
/***************************/
if((key>=0)&&(key<=9)) //若按下是的0~9鍵(即密碼只能是數字,字母鍵A~F無效)
{
incode_buf[count]=key; //將鍵值存入數組
lcd_wcmd((0x49+lcd_x)|0x80); //設置顯示位置為第2行第9+lcd_x列
lcd_wdat(0x2a); //顯示為"*",0x2a是"*"的LCD顯示碼
count++; //輸入下一位密碼
lcd_x++; //指向LCD的下一位置
}
}
}while(count<6); //密碼設置為6位
if(count>=6){count=0;lcd_x=0;}
if(memcmp(incode_buf,code_buf,6)==0) //若兩個數組相等,則返回值為0,注意這里不能用strcmp函數進行比較
{
CodeInOk(); //若輸入的密碼正確,則顯示輸入正確的信息
beep();beep();beep(); //輸入正確后,蜂鳴器響三聲
flag_comp=1; //密碼比較標志位置1
code_n=0; //密碼計數器清0
RELAY=0; //打開繼電器,開鎖
}
else if(memcmp(incode_buf,code_buf,6)!=0)//若輸入的密碼不正確
{
code_n++; //密碼計數器加1
if(code_n>=3) //有三次輸入的機會
{
CodeInErr(); //若三次輸入均錯誤,顯示密碼錯誤信息
flag_comp=0; //密碼比較標志位清0
code_n=0; //密碼計數器清0
}
else goto PASSWORD; //若還有機會輸入密碼,則跳轉到標號PASSWORD處繼續輸入
}
}
/********以下是紅外線密碼輸入函數**********************************************************************************/
void PassInhongwai()
{
static uchar lcd_x=0; //顯示指針,注意是靜態局部變量
static uchar count=0; //密碼計數器 ,注意是靜態局部變量
static uchar code_n=0; //密碼次數
PASSWORD: lcd_clr(); //調清屏函數
CodeInDisp();//密碼輸入畫面函數
do{
/**********修改1***********/
if(hongwai==0) //若有按鍵按下
{
hongwaijvzhen(); //調矩陣按鍵掃描函數
while(!hongwai);//等待按鍵松開
/***************************/
if((key>=0)&&(key<=9)) //若按下是的0~9鍵(即密碼只能是數字,字母鍵A~F無效)
{
incode_buf[count]=key; //將鍵值存入數組
lcd_wcmd((0x49+lcd_x)|0x80); //設置顯示位置為第2行第9+lcd_x列
lcd_wdat(0x2a); //顯示為"*",0x2a是"*"的LCD顯示碼
count++; //輸入下一位密碼
lcd_x++; //指向LCD的下一位置
beep();
}
}
}while(count<6); //密碼設置為6位
if(count>=6){count=0;lcd_x=0;}
if(memcmp(incode_buf,code_buf,6)==0) //若兩個數組相等,則返回值為0,注意這里不能用strcmp函數進行比較
{
CodeInOk(); //若輸入的密碼正確,則顯示輸入正確的信息
beep();beep();beep(); //輸入正確后,蜂鳴器響三聲
flag_comp=1; //密碼比較標志位置1
code_n=0; //密碼計數器清0
RELAY=0; //打開繼電器,開鎖
}
else if(memcmp(incode_buf,code_buf,6)!=0)//若輸入的密碼不正確
{
code_n++; //密碼計數器加1
if(code_n>=3) //有三次輸入的機會
{
CodeInErr(); //若三次輸入均錯誤,顯示密碼錯誤信息
flag_comp=0; //密碼比較標志位清0
code_n=0; //密碼計數器清0
}
else goto PASSWORD; //若還有機會輸入密碼,則跳轉到標號PASSWORD處繼續輸入
}
}
/********以下是密碼設置函數*******************************************************************************************************/
void PassSet()
{
static uchar lcd_x=0; //顯示指針,注意是靜態局部變量
static uchar count=0; //密碼計數器 ,注意是靜態局部變量
lcd_clr(); //調清屏函數
CodeSetDisp(); //密碼設置畫面函數
do{
/********修改2**************/
P1=0xf0;
if(P1!=0xf0) //若有按鍵按下
{
MatrixKey(); //調矩陣按鍵掃描函數
P1=0xf0;
while(P1!=0xf0);//等待按鍵松開
/**********************/
if((key>=0)&&(key<=9)) //若按下是的0~9鍵(即密碼只能是數字,字母鍵A~F無效)
{
code_buf[count]=key; //將鍵值存入數組code_buf[]中
lcd_wcmd((0x49+lcd_x)|0x80); //設置顯示位置為第2行第9+lcd_x列
lcd_wdat(code_buf[count]+0x30); //將輸入的密碼通過LCD顯示出來
count++; //輸入下一位密碼
lcd_x++; //指向LCD的下一位置
}
}
}while(count<6); //密碼設置為6位
if(count>=6){count=0;lcd_x=0;}
beep();beep();beep(); //輸入完畢后,蜂鳴器響三聲
write_nbyte(0xa0,0x00,code_buf,6); //將數組code_buf[]中的6位密碼寫入24cxx從00開始的單元中
lcd_clr(); //調清屏函數
CodeSetOk(); //密碼設置正確畫面函數
}
/********************************************紅外密碼設置函數****************************************************************/
void PassSethongwai()
{
static uchar lcd_x=0; //顯示指針,注意是靜態局部變量
static uchar count=0; //密碼計數器 ,注意是靜態局部變量
lcd_clr(); //調清屏函數
CodeSetDisp(); //密碼設置畫面函數
do{
/********修改2**************/
if(hongwai==0) //若有按鍵按下
{
hongwaijvzhen(); //調矩陣按鍵掃描函數
while(!hongwai);//等待按鍵松開
/**********************/
if((key>=0)&&(key<=9)) //若按下是的0~9鍵(即密碼只能是數字,字母鍵A~F無效)
{
code_buf[count]=key; //將鍵值存入數組code_buf[]中
lcd_wcmd((0x49+lcd_x)|0x80); //設置顯示位置為第2行第9+lcd_x列
lcd_wdat(code_buf[count]+0x30); //將輸入的密碼通過LCD顯示出來
count++; //輸入下一位密碼
lcd_x++; //指向LCD的下一位置
beep();
}
}
}while(count<6); //密碼設置為6位
if(count>=6){count=0;lcd_x=0;}
beep();beep();beep(); //輸入完畢后,蜂鳴器響三聲
write_nbyte(0xa0,0x00,code_buf,6); //將數組code_buf[]中的6位密碼寫入24cxx從00開始的單元中
lcd_clr(); //調清屏函數
CodeSetOk(); //密碼設置正確畫面函數
}
/****************開機初始模式顯示函數******************************************/
void kaijimoshi()
{
if(panduan==0) //如果P2.3腳接地顯示《KEY》
{ // PATTERN(1)
uchar i;
lcd_clr(); //調清屏函數
lcd_wcmd(0x00|0x80); //設置顯示位置為第1行第0列
i = 0;
while(jianpan1_data[i] != '\0') //若沒有到達第1行字符串尾部
{
lcd_wdat(jianpan1_data[i]); //顯示第1行字符
i++; //指向下一字符
}
lcd_wcmd(0x40|0x80); //設置顯示位置為第2行第0列
i = 0;
while(jianpan2_data[i] != '\0') //若沒有到達第2行字符串尾部
{
lcd_wdat(jianpan2_data[i]); //顯示第2行字符
i++; //指向下一字符
}
Delay_ms(3000); //延時3秒
lcd_clr();
}
if(panduan==1) //如果P2.3腳懸空顯示《REMOTE》
{ // PATTERN(2)
uchar i;
lcd_clr(); //調清屏函數
lcd_wcmd(0x00|0x80); //設置顯示位置為第1行第0列
i = 0;
while(hongwai1_data[i] != '\0') //若沒有到達第1行字符串尾部
{
lcd_wdat(hongwai1_data[i]); //顯示第1行字符
i++; //指向下一字符
}
lcd_wcmd(0x40|0x80); //設置顯示位置為第2行第0列
i = 0;
while(hongwai2_data[i] != '\0') //若沒有到達第2行字符串尾部
{
lcd_wdat(hongwai2_data[i]); //顯示第2行字符
i++; //指向下一字符
}
Delay_ms(3000); //延時3秒
lcd_clr();
}
}
/********以下是主函數********/
void main()
{
EA=1;EX0=1; //允許總中斷中斷,使能 INT0 外部中斷
IT0 = 1; //觸發方式為脈沖負邊沿觸發
IRIN=1; //遙控輸入腳置1
TMOD=0x01; //定時器T0方式1
TH0=0xee; TL0=0x00; //5ms定時初值
ET0=1; //開總中斷,開定時器T0中斷
Delay_ms(10);
lcd_init(); //調LCD初始化函數
I2C_init(); //調I2C總線初始化函數(在I2C總線驅動程序軟件包中)
kaijimoshi();
START: RELAY=1; //繼電器關斷
lcd_clr();
StartDisp(); //開機畫面顯示函數
read_nbyte (0xa0,0x00,code_buf,6);//從24Cxx的0x00開始的單元中讀出6個密碼存入code_buf[]數組中
P1=0xf0;
while((P1==0xf0)&&(hongwai==0)); //如果紅外和鍵盤不是同時按下，就進入到下一步，否則等待
MatrixKey();
/*******************************執行紅外模式密碼鎖方式****************************************************************************/
if(panduan==1)
{
SCAN: hongwaijvzhen (); //調矩陣按鍵掃描函數
if(key!=0x0a)goto SCAN; //若按下的不是A鍵,跳轉到標號SCAN處繼續掃描
TR0=1; //啟動定時器T0
Delay_ms(500); //延時500ms
beep(); //蜂鳴器響一聲
if(flag_2s==1)flag_2s=0; //若2s到,則將 2s標志位清0
else goto SCAN; //若2s未到,則跳轉到標號SCAN處繼續掃描
PassInhongwai(); //調紅外密碼輸入函數
while(1)
{
if(flag_comp==1) //若輸入的密碼正確
{
hongwaijvzhen ();
if(key==0x0b) //在密碼正確的情況下若按下了B鍵
{
PassSethongwai(); // 調紅外密碼設置函數
hongwaijvzhen ();
if(key==0x0e)goto START;//若按下了E鍵,則跳轉到標志START處重新開始
}
if(key==0x0e)goto START; //若按下了E鍵,則跳轉到標志START處重新開始
}
if(flag_comp==0) //若輸入的密碼不正確
{
hongwaijvzhen ();
if(key==0x0e)goto START;//若按下的是E鍵,跳轉到標號START處重新開始
}
}
}
/************************執行鍵盤輸入密碼鎖模式**********************************************************************************************/
if(panduan==0)
{
DSCAN: MatrixKey(); //調矩陣按鍵掃描函數
if(key!=0x0a)goto DSCAN; //若按下的不是A鍵,跳轉到標號SCAN處繼續掃描
TR0=1; //啟動定時器T0
Delay_ms(500); //延時500ms
beep(); //蜂鳴器響一聲
if(flag_2s==1)flag_2s=0; //若2s到,則將 2s標志位清0
else goto DSCAN; //若2s未到,則跳轉到標號SCAN處繼續掃描
PassIn(); //調密碼輸入函數
/******************************************/
while(1)
{
if(flag_comp==1) //若輸入的密碼正確
{
MatrixKey(); //掃描按鍵
if(key==0x0b) //在密碼正確的情況下若按下了B鍵
{
PassSet(); //若按下的是B鍵,調密碼設置函數
MatrixKey(); //掃描按鍵
if(key==0x0e)goto START;//若按下了E鍵,則跳轉到標志START處重新開始
}
if(key==0x0e)goto START; //若按下了E鍵,則跳轉到標志START處重新開始
}
if(flag_comp==0) //若輸入的密碼不正確
{
MatrixKey(); //掃描按鍵
if(key==0x0e)goto START;//若按下的是E鍵,跳轉到標號START處重新開始
}
}
}
}
/********以下是定時器T0中斷函數********/
void timer0() interrupt 1
{
TH0=0xee;TL0=0x00; //重裝5ms定時初值
count_5ms++; //5ms 計數值加1
if(count_5ms==200) //若count_5ms為200,說明1s到(200×0ms=1000ms)
{
count_5ms=0; // count_5ms清0
sec++; //秒計數器加1
}
if(sec==2)
{
flag_2s=1; //若2s到,將2s標志位置1
TR0=0; //關斷定時器T0
}
}
/********以下是外中斷0函數********/
void IR_decode() interrupt 0
{
uchar j,k,count=0;
EX0 = 0; //暫時關閉外中斷0中斷請求
delayy(20); //延時20*0.14=2.8ms
if (IRIN==1) //等待 IRIN低電平出現
{
EX0 =1; //開外中斷0
return; //中斷返回
}
while (!IRIN) delayy(1); //等待IRIN變?yōu)楦唠娖剑^9ms的低電平引導碼
for (j=0;j<4;j++) //收集四組數據,即用戶碼低位、用戶碼高位、鍵值數據碼和鍵值數碼反碼
{
for (k=0;k<8;k++) //每組數據有8位
{
while (IRIN) //等待IRIN變?yōu)榈碗娖剑^4.5ms的高電平引導碼信號。
delayy(1);
while (!IRIN) //等待IRIN變?yōu)楦唠娖?br />
delayy(1);
while (IRIN) //對IRIN高電平時間進行計數
{
delayy(1); //延時0.14ms
count++; //對0.14ms延時時間進行計數
if (count>=30)
{
EX0=1; //開外中斷0
return; //0.14ms計數過長則返回
}
}
IR_buf[j]=IR_buf[j] >> 1; //若計數小于6，數據最高位補"0"，說明收到的是"0"
if (count>=6) {IR_buf[j] = IR_buf[j] | 0x80;} //若計數大于等于6，數據最高位補"1"，說明收到的是"1"
count=0; //計數器清0
}
}
if (IR_buf[2]!=~IR_buf[3]) //將鍵數據反碼取反后與鍵數據碼碼比較，若不等，表示接收數據錯誤,放棄
{
EX0 = 1; //開外中斷0
return;
}
/******************************************************************/
hongwai=0;
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

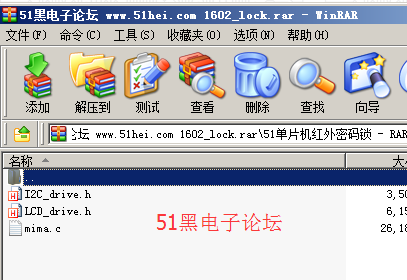

所有資料51hei提供下載:

1602_lock.rar (7.2 KB, 下載次數: 102)

ID:244988 · 發表于 2019-3-12 11:50

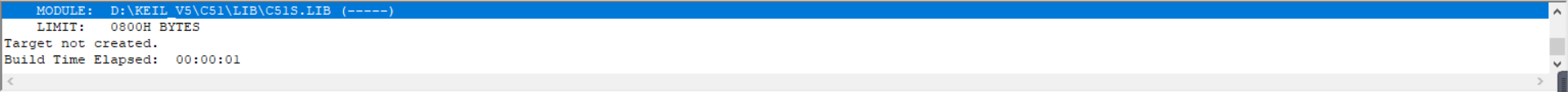

我是直接復制程序過來的，一編譯就這樣了。。。求教

ID:244988 · 發表于 2019-3-12 14:04

大佬，能不能教我解決這個問題呀，超出了限制我要改哪里呀？？是改工程還是改程序？程序我就真的不會了，我現在是用的AT89C52來創建的工程。

ID:362792 · 發表于 2019-11-10 12:18

這個程序的密碼存入了202可是沒找到密碼到底是多少

ID:842473 · 發表于 2020-11-18 09:27

能發一下proteus的仿真圖嘛

帳號		自動登錄	找回密碼
密碼			立即注冊

久久久久久久999_99精品久久精品一区二区爱城_成人欧美一区二区三区在线播放_国产精品日本一区二区不卡视频_国产午夜视频_欧美精品在线观看免费

根據別人的密碼鎖改成的紅外遙控密碼鎖單片機源碼
