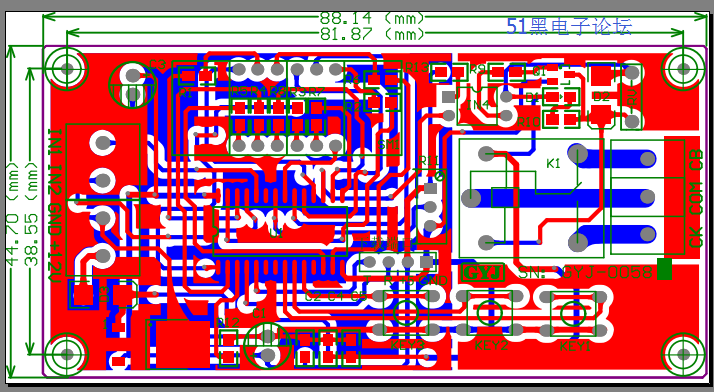

【產品簡介】 一、 尺寸：長88.1cmX寬44.7cmX高2cm
二、 工作電壓：直流12伏;
三、 特點：
1、可編程（通過下載排針可下載程序），比較靈活
2、具有兩路(IN0和IN1)控制/檢測信號輸入端（也可作為兩路AD采樣輸入）
3、有三個按鍵輸入可以用來編程作為調節參數
4、一路DS18B20溫度采集
5、具有繼電器吸合指示燈
6、可控制交流220V/10A一下設備。（最大控制設備2000W）
7、可實現一路信號（低電平有效）輸入控制繼電器延時閉合，延時通斷功能
8、具有繼電器吸合指示燈
四、默認功能：
l 溫度設定要有存儲功能，斷電重新啟動時，設定的溫度值有記憶。 l 設定報警溫度值，設定溫度范圍是0到125度 l 溫度設定用三個按鍵完成。分別為：key1功能鍵、key2調節鍵 l 按鍵要有防抖動功能。 l 按功能鍵key1時顯示上次的溫度設定值。同時設定溫度的百位值閃爍，按上調鍵一次溫度升高一度，同理，再次按下功能鍵時，十位進行調節。。 l 開機顯示設定溫度值，過5秒后顯示實測溫度。 l 當超過設定溫度值時繼電器吸合，低于設定溫度時斷開 l 串口發送溫度值（注：需要改動板子，外加晶振） 五、可以根據顧客要求設計各種產品模塊，延時、溫度報警、電腦控制等等
六、DS18B20簡介
DS18B20數字溫度傳感器接線方便，封裝成后可應用于多種場合，如管道式，螺紋式，磁鐵吸附式，不銹鋼封裝式，型號多種多樣，有LTM8877，LTM8874等等。主要根據應用場合的不同而改變其外觀。封裝后的DS18B20可用于電纜溝測溫，高爐水循環測溫，鍋爐測溫，機房測溫，農業大棚測溫，潔凈室測溫，彈藥庫測溫等各種非極限溫度場合。耐磨耐碰，體積小，使用方便，封裝形式多樣，適用于各種狹小空間設備數字測溫和控制領域。 1: 技術性能描述
①、 獨特的單線接口方式，DS18B20在與微處理器連接時僅需要一條口線即可實現微處理器與DS18B20的雙向通訊。
② 、測溫范圍 －55℃～+125℃，固有測溫誤差（注意，不是分辨率，這里之前是錯誤的）0.5℃。
③、支持多點組網功能，多個DS18B20可以并聯在唯一的三線上，最多只能并聯8個，實現多點測溫，如果數量過多，會使供電電源電壓過低，從而造成信號傳輸的不穩定。
④、工作電源: 3~5V/DC
⑤ 、在使用中不需要任何外圍元件
⑥、 測量結果以9~12位數字量方式串行傳送
⑦ 、不銹鋼保護管直徑 Φ6
⑧ 、適用于DN15~25, DN40~DN250各種介質工業管道和狹小空間設備測溫
⑨、 標準安裝螺紋 M10X1, M12X1.5, G1/2”任選
⑩ 、PVC電纜直接出線或德式球型接線盒出線,便于與其它電器設備連接
適用場合：各種帶顯示延時接通、斷開、通斷、溫度控制等等

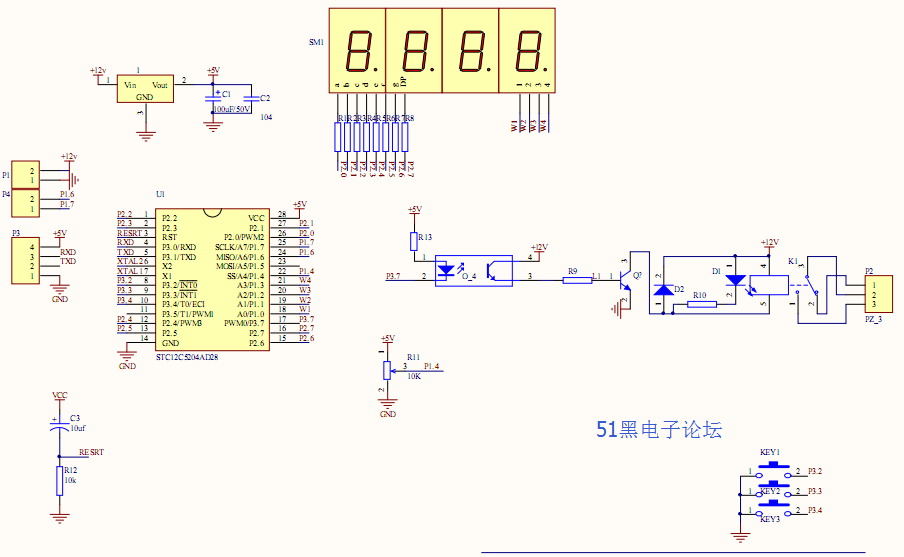

GYJ-0058_單路帶數碼管可編程可調節延時模塊電路原理圖：
|
