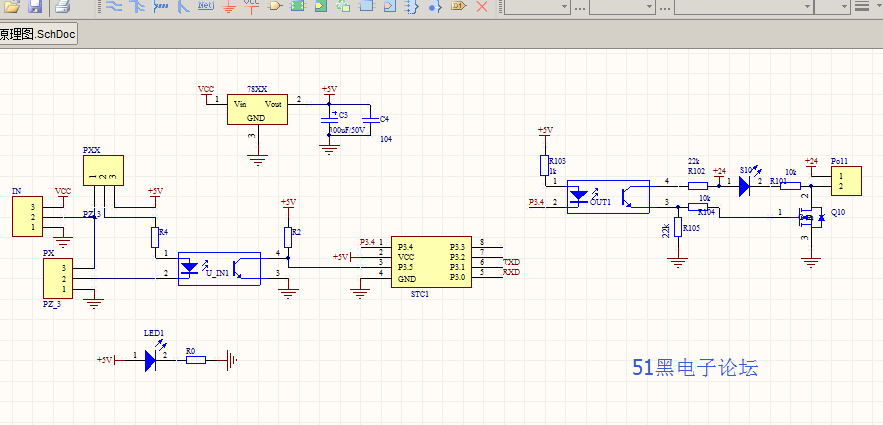

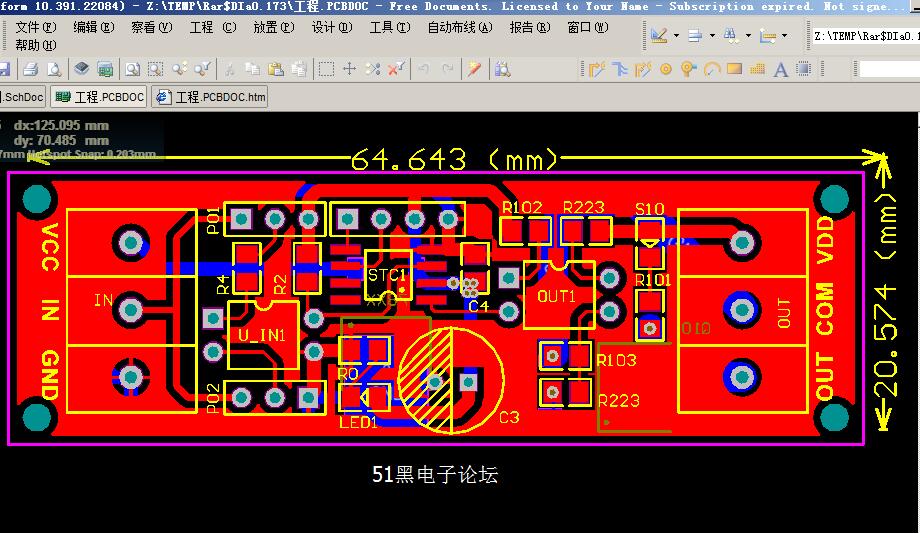

Altium Designer畫的單片機場效應管控制電路板的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
一、簡要說明：
1、尺寸：長65mmX寬21mm X高20mm 2、工作電壓：直流6到18V伏(注意電源正負極) 3、模塊功耗：0.01A 4、主要芯片：STC15F104E、LM7805、IRF1205 二、特點： 1、可編程（通過下載端口可下載程序） 2、有一路輸入控制端（可通過調帽選擇高或者低電平觸發） 3、帶電源指示燈和輸出指示 4、輸出可控制電壓7到55V，電流3.5A以下負載，如需控制更大負載，輸出加繼電器驅動 5、IRF1205是Nmos場效應管，控制負載電源負極 6、使用C語言編程，和51單片機編程一樣，使用keil軟件編程 7、可根據客戶要求定制功能 三、用途： 單路場效應管模塊具有可編程控制、靈活性強、模塊小巧、接線方便，廣泛應用與汽車小功率負載控制、各種延時電路、可產生脈沖波形、定時定次催款要賬設備等等 四、使用場合： 工業控制、汽車設備改裝、畢業設計、單片機學習等等
實物圖：
呼吸燈
按A鍵呼吸開
按B呼吸管
按c開
按d關
/********************************************************************
河南鈺平電子科技有限公司
實現功能:應用程序
使用芯片：STC12C6A60S2
晶振：11.0592MHZ
波特率：9600
編譯環境：Keil 4
作者：張新春 手機：13603455408
【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！
*********************************************************************/
單片機源程序如下:
- #include"reg52.h"
- #define uchar unsigned char
- #define uint unsigned int
- sbit PWM= P3^4;
- uint PWMH =0;//高電平時間
- bit flag;
- void init_timer(void)
- {
- TMOD = 0x20;
- TH1 = TL1 = (255-1);
- ET1 = 1;
- TR1 =1;
- EA = 1;
- }
- void main(void)
- {
- init_timer();
- while(1)
- {
- ;
- }
- }
- void timer1() interrupt 3
- {
- static uint cnt,x,y;
- if(PWMH)
- {
- ++cnt;//進中斷次數
- if(cnt >=200) //在一個周期內輸出電平反轉一下
- {
- cnt = 1;
- PWM = 0;
- }
- if(cnt == PWMH)//在高低電平跳變的時候電平反轉一下
- {
- PWM = ~PWM;
- }
- }
- if(++x>=1800)
- { x=0;
- if(!flag)
- {
-
- if(PWMH<200)
- PWMH++;
- else
- if(++y>=50)
- {
- y=0;
- flag=1;
- }
- }
- if(flag)
- {
- if(PWMH>1)
- PWMH--;
- else
- if(++y>50)
- {
- y=0;
- flag=0;
- }
- }
- }
- }
-

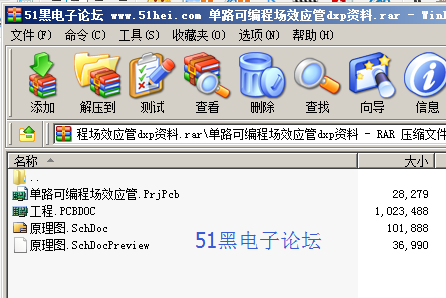

所有資料51hei提供下載（pcb工程文件+源碼+說明）:
|
