51單片機怎么控制12v直流電機

ID:215299 · 發表于 2018-2-21 14:04

51單片機控制12v直流電機，除了用繼電器的方法還有什么，能給簡易的電路圖嗎？？？用繼電器的電路圖也可以。

ID:250496 · 發表于 2018-2-21 16:59

單片機設置高阻輸出，引腳通過10K電阻上拉到12V電源，使用PNP三極管驅動，當單片機輸出為1時，實際為高阻輸出，這時引腳由于上啦電阻被上拉到12V，所以可以導通三極管

ID:111634 · 發表于 2018-2-21 16:04

本帖最后由 zl2168 于 2018-2-21 16:06 編輯

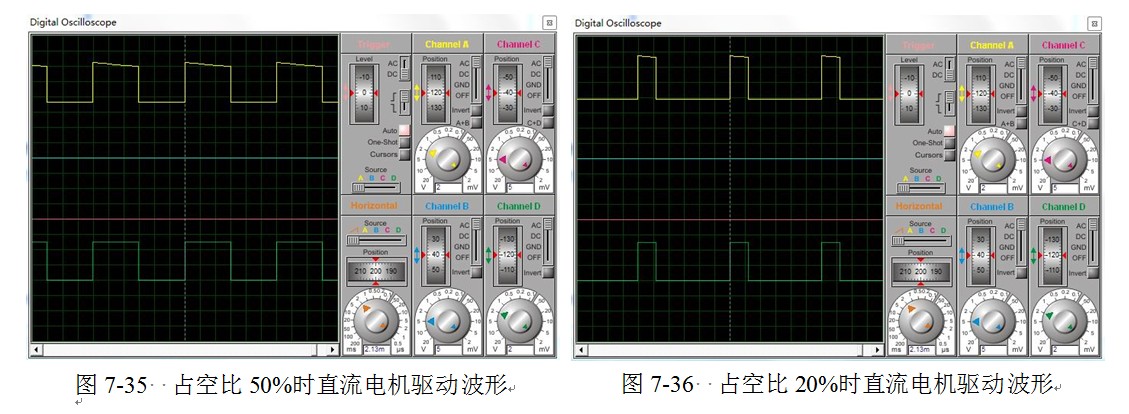

實例100 直流電機正反轉及PWM調速

先Proteus仿真一下，確認有效。

實例100 直流電機正反轉及調速.rar (44.12 KB, 下載次數: 141)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:272269 · 發表于 2018-2-21 16:07

用三級管搭個H橋就行

ID:47286 · 發表于 2018-2-21 17:08

很多方法啊可以用三極管可以用MOSFET 基本原理和用繼電器差不多都是用開關功能

電路問度娘啊一抓一大把如果要從這里獲得你要的圖至少要說明你想怎么控制電機啊電機可以正反轉 你是正反還是單向呢

ID:284667 · 發表于 2018-2-21 21:26

加繼電器

ID:147076 · 發表于 2018-2-22 10:50

如果只是簡單的轉-停控制的話，光耦加三極管的結構也可以。如果是需要控制轉向，就需要H橋電路。

ID:163228 · 發表于 2018-2-22 11:35

搞個三極管作為電機的開關就行

ID:123289 · 發表于 2018-2-22 12:28

認真研究電機的手冊數據，就有答案了

ID:284742 · 發表于 2018-2-22 12:45

用三極管 MOS管都行

ID:284427 · 發表于 2018-2-22 12:51

可以用MOS管控制，驅動功率比較小，省電

ID:285244 · 發表于 2018-2-24 17:44

要看直流電機線圈電流有多大，如果比較小的話可以直接用三極管或者M(jìn)OS管，如果電流比較大的話就得用繼電器了，可以用三極管控制繼電器的吸合。

ID:285225 · 發表于 2018-2-24 23:18

l298n，或者l293d的電橋驅動器

ID:285324 · 發表于 2018-2-25 09:16

單片機設置高阻輸出，引腳通過10K電阻上拉到12V電源，使用PNP三極管驅動，當單片機輸出為1時，實際為高阻輸出，這時引腳由于上啦電阻被上拉到12V，所以可以導通三極管。

ID:285352 · 發表于 2018-2-25 10:46

加一個驅動器，控制驅動器就可以了

ID:285688 · 發表于 2018-2-26 15:54

用單片機控制L298N的輸入端驅動電機
