溫度報警開關按鍵設定報警值

下面是該模塊的程序源碼（附件中可下載）

一、尺寸：長88.1cmX寬44.7cmX高2cm

二、工作電壓：直流12伏;

三、特點：
1、可編程（通過下載排針可下載程序）

2、具有兩路(IN0和IN1)控制/檢測信號輸入端（也可作為兩路AD采樣輸入）

3、有三個按鍵輸入可用來調節時間（四位數碼管可以用來顯示設定時間）

4、如果不用按鍵的話，可以通過電位器可調節延時時間
5、具有繼電器吸合指示燈

6、可控制交流220V/10A一下設備。（最大控制設備2000W）

7、可實現一路信號（低電平有效）輸入控制繼電器延時閉合，延時通斷功能

8、具有繼電器吸合指示燈

9、可控制交流220V/10A一下設備。（最大控制設備2000W）

五、默認功能：

溫度設定要有存儲功能，斷電重新啟動時，設定的溫度值有記憶。
設定溫度值，設定溫度范圍是0到125度
溫度設定用三個按鍵完成。分別為：key1功能鍵、key2上調鍵、key3下調鍵。
按鍵要有防抖動功能。
按設定鍵時顯示上次的溫度設定值。同時設定值閃爍，按上調鍵一次溫度升高一度，按下調鍵一次溫度降低一度，當溫度值設定完成后按設定鍵記憶，返回實測溫度。
開機顯示設定溫度值，過3秒后顯示實測溫度。
當超過設定溫度值時繼電器吸合，低于設定溫度時斷開

六、可以根據顧客要求設計各種產品模塊，延時、溫度報警、電腦控制等等

適用場合：單片機學習、電子競賽、產品開發、工業以及項目中。。。

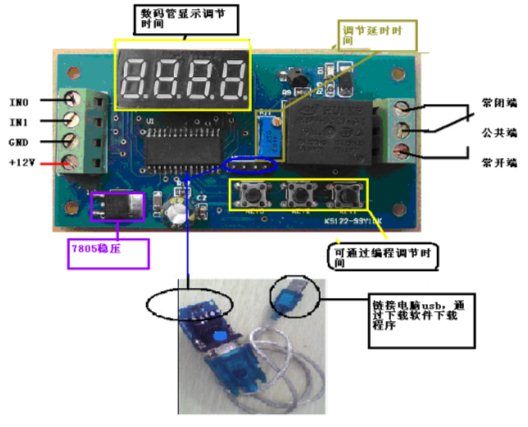

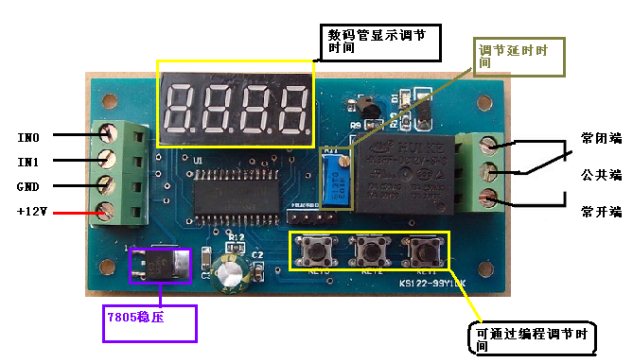

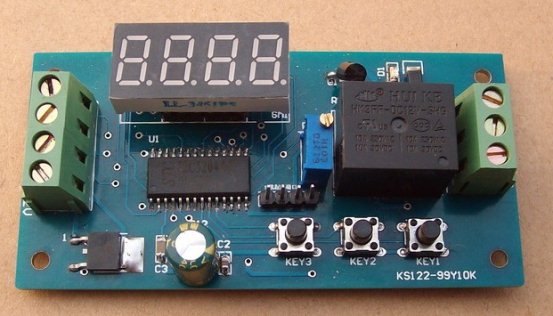

【標注圖片】

如用電位器調節延時時間的話，最大調節時間范圍是0-255s
如用按鍵調節，最大調節時間是0-9999，具有掉電存儲功能
IN1和IN2兩路信號輸入端，可作為AD采樣輸入用

【下載程序示范】

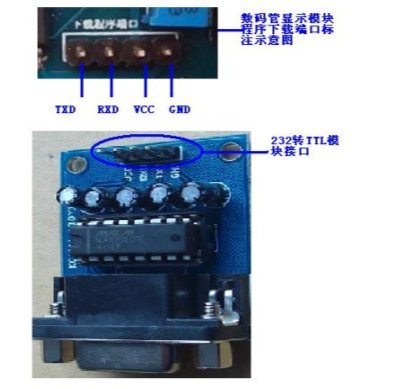

【下載端口細節標注】

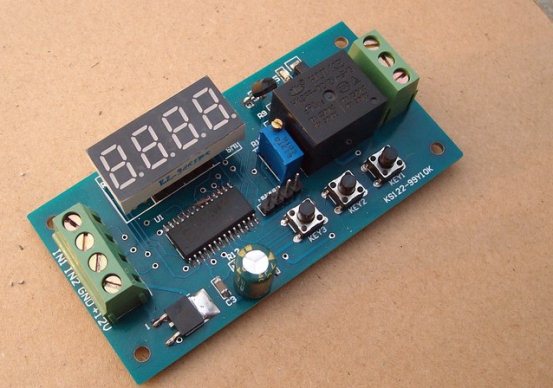

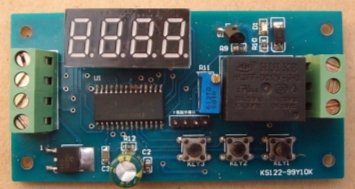

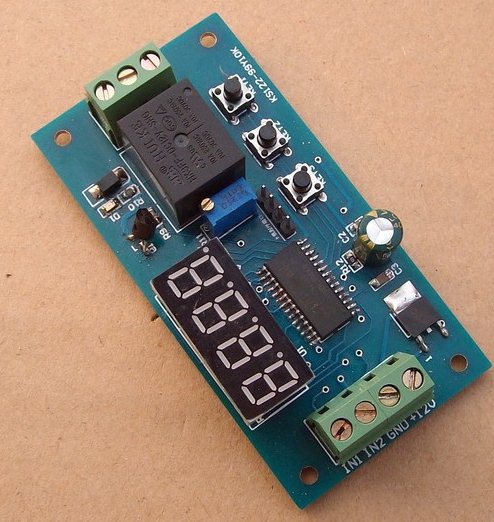

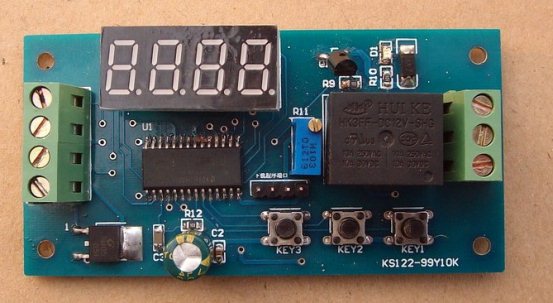

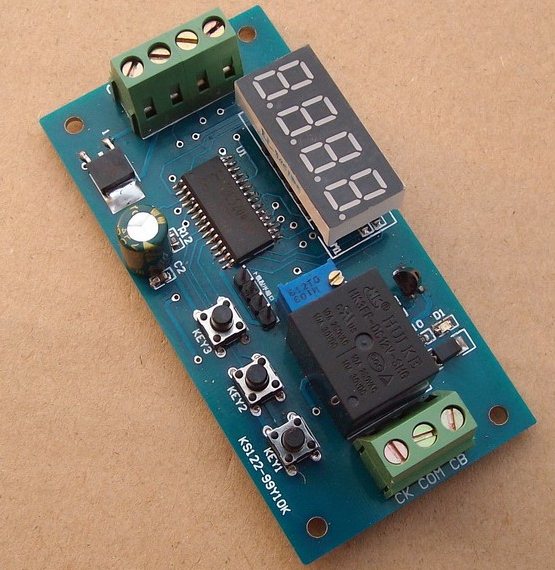

【產品展示】

采用ADC控制繼電器延時通斷時間(0~255)秒、分可調單片機源程序如下:

/********************************************************************
匯誠科技
實現功能:延時通斷
使用芯片：STC12C2052AD
晶振：11.0592MHZ
波特率：9600
編譯環境：Keil
【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！
/********************************************************************
采樣AD的電壓值作為繼電器的延時吸合時間最大調節數為255秒最小調節單位是秒
或者最大調節時間為分，最大調節數為255，最小調節單位為分
注意：調節好設定時間之后，要斷電重新上電
********************************************************************/
#include<STC12C5A60S2.H> //庫文件
#include <intrins.h>
#include"SMG.H"
#define uchar unsigned char//宏定義無符號字符型
#define uint unsigned int //宏定義無符號整型
#define FOSC 11059200L
#define BAUD 9600
#define ADC_POWER 0x80 //ADC 電源控制位
#define ADC_FLAG 0x10 //ADC 轉換結束標志位
#define ADC_START 0x08 //ADC 開始轉換控制位
#define ADC_SPEEDLL 0x00 //420個時鐘周期轉換一次
#define ADC_SPEEDL 0x20 //280 個時鐘周期轉換一次
#define ADC_SPEEDH 0x40 //140個時鐘周期轉換一次
#define ADC_SPEEDHH 0x60 //70個時鐘周期轉換一次
extern void t_to_dis(void);
extern void display(void); //顯示函數
sbit key1=P3^2;
sbit key2=P3^3;
sbit key3=P3^4;
/********************************************************************
延時函數
*********************************************************************/
void delay(uint x)//延時程序 0.1秒
{
uchar m,n,s;
for(m=x;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
/********************************************************************
AD轉換初始化程序
*********************************************************************/
void InitADC()
{
P1ASF|=0x10; //設置P1口為開漏模式，使用AD功能
ADC_RES=0; //AD數據寄存器清空
ADC_CONTR=ADC_POWER|ADC_SPEEDLL|ADC_START;//打開AD電源，轉換周期XX
delay(10); //延時
}
/********************************************************************
AD轉換控制程序
*********************************************************************/
uchar GetADCResult(uchar px) //轉換輸出的數據 （PX為通道口）
{
ADC_CONTR = ADC_POWER | ADC_SPEEDLL |px| ADC_START;//開始轉換
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
while (!(ADC_CONTR & ADC_FLAG));//等待轉換結束
ADC_CONTR &= ~ADC_FLAG; //關閉AD轉換
return ADC_RES; //返回數據
}
/********************************************************************
主函數
*********************************************************************/
void main()
{
P2M1=0;
P2M0=0xff;
P1M1=0;
P1M0=0x0f;
P3M1&=0x7f;
P3M0|=0x80;
P3=0xff;
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

AD_UART程序\
停車系統延時程序2012.3.15\
廣東深圳\
掉電記憶延時閉合、斷開時間，數碼管顯示\
接通電源延時30分鐘斷開2012.12.28\
浙江溫州\
通電設置分秒延時接通等待通斷電再重新延時\
采用ADC控制繼電器延時通斷時間(0~255)秒、分可調\
采用ADC控制繼電器延時閉和時間(0~255)秒、分可調\

所有資料51hei提供下載:

例程.rar (346.3 KB, 下載次數: 61)

產品使用手冊.doc (2.78 MB, 下載次數: 23)

原理圖.doc (30.5 KB, 下載次數: 31)
