0.96寸OLED使用文檔新手必看手冊V2.0下載

ID:289660 · 發表于 2018-3-9 16:19

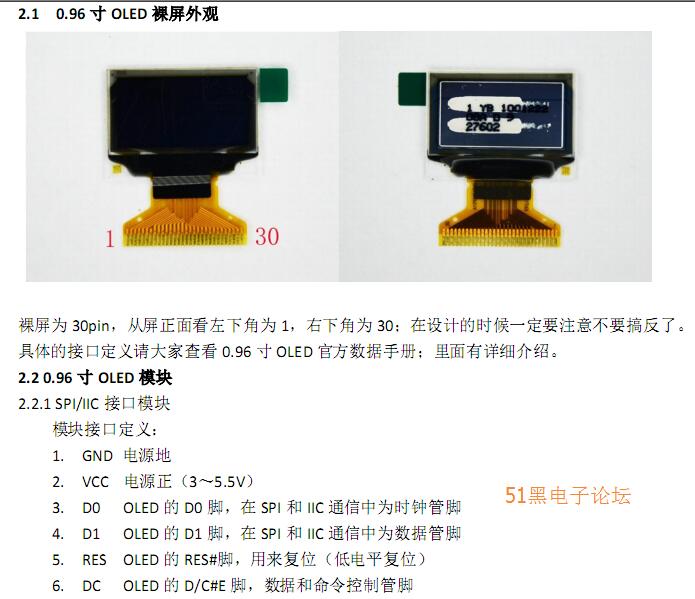

0.96寸 OLED 顯示屏使用手冊

一、OLED簡介
OLED，即有機發光二極管（  Organic Light Emitting Diode）。  OLED  由于同時具備自發光，不需背光源、對比度高、厚度薄、視角廣、反應速度快、可用于撓曲性面板、使用溫度范圍廣、構造及制程較簡單等優異之特性，被認為是下一代的平面顯示器新興應用技術。

LCD 都需要背光，而  OLED 不需要，因為它是自發光的。這樣同樣的顯示 OLED 效果要來得好一些。以目前的技術，OLED  的尺寸還難以大型化，但是分辨率確可以做到很高。在此我們使用的是中景園電子的 0.96 寸 OLED 顯示屏，該屏有以下特點：
1）0.96 寸 OLED 有黃藍，白，藍三種顏色可選；其中黃藍是屏上 1/4 部分為黃光，下 3/4 為藍；而且是固定區域顯示固定顏色，顏色和顯示區域均不能修改；白光則為純白，也就是黑底白字；藍色則為純藍，也就是黑底藍字。
2）分辨率為 128*64
3）多種接口方式；OLED 裸屏總共種接口包括：6800、8080  兩種并行接口方式、3 線或  4  線的串行 SPI  接口方式、  IIC  接口方式（只需要  2  根線就可以控制  OLED  了！），這五種接口是通過屏上的 BS0~BS2來配置的。
4）中景園電子的本屏開發了兩種接口的 Demo 板，接口分別為七針的 SPI/IIC 兼容模塊，四針的IIC 模塊。兩種模塊都很方便使用；希望大家根據實際需求來選擇不同的模塊。

OLED 0.96寸手冊下載：

0.96寸OLED使用文檔新手必看V2.0.pdf (1.61 MB, 下載次數: 392)

ID:190298 · 發表于 2018-8-24 15:41

5B沒了

ID:357526 · 發表于 2018-9-6 17:00

唉。辛辛苦苦的5B就這樣....一點，沒了.......

ID:420127 · 發表于 2018-11-3 15:13

謝謝分享！！！！！

ID:420178 · 發表于 2018-11-3 17:33

感謝分享~！

ID:67537 · 發表于 2019-10-14 10:11

27.28腳電容一般用多大的適合3.3V供電
