12864萬年歷（單片機畢業設計可參考）

  [復制鏈接]
ID:198608 發表于 2018-3-11 10:20 | 顯示全部樓層 |閱讀模式
它可以對年、月、日、時、分、秒進行計時，還具有閏年補償等多種功能，而且DS1302的使用壽命長，誤差小。對于數字電子萬年歷采用直觀的數字顯示，可以同時顯示年、月、日、時、分、秒和溫度等信息，還具有時間校準等功能。該電路采用AT89C51單片機作為核心，DS1302時鐘芯片作為時鐘數據的時間，用DS18b20Z作為溫度傳感器，降低單片機芯片內部資源的消耗，功耗小，工作電壓5V。阿陽工作室
一、 設計要求:
1、系統要控制準確無誤；
2、可以調整萬年歷時間；
3、可以設置鬧鐘
4、用12864顯示時間，溫度；
5、分析電路的工作原理和工作過程。
QQ1137035271

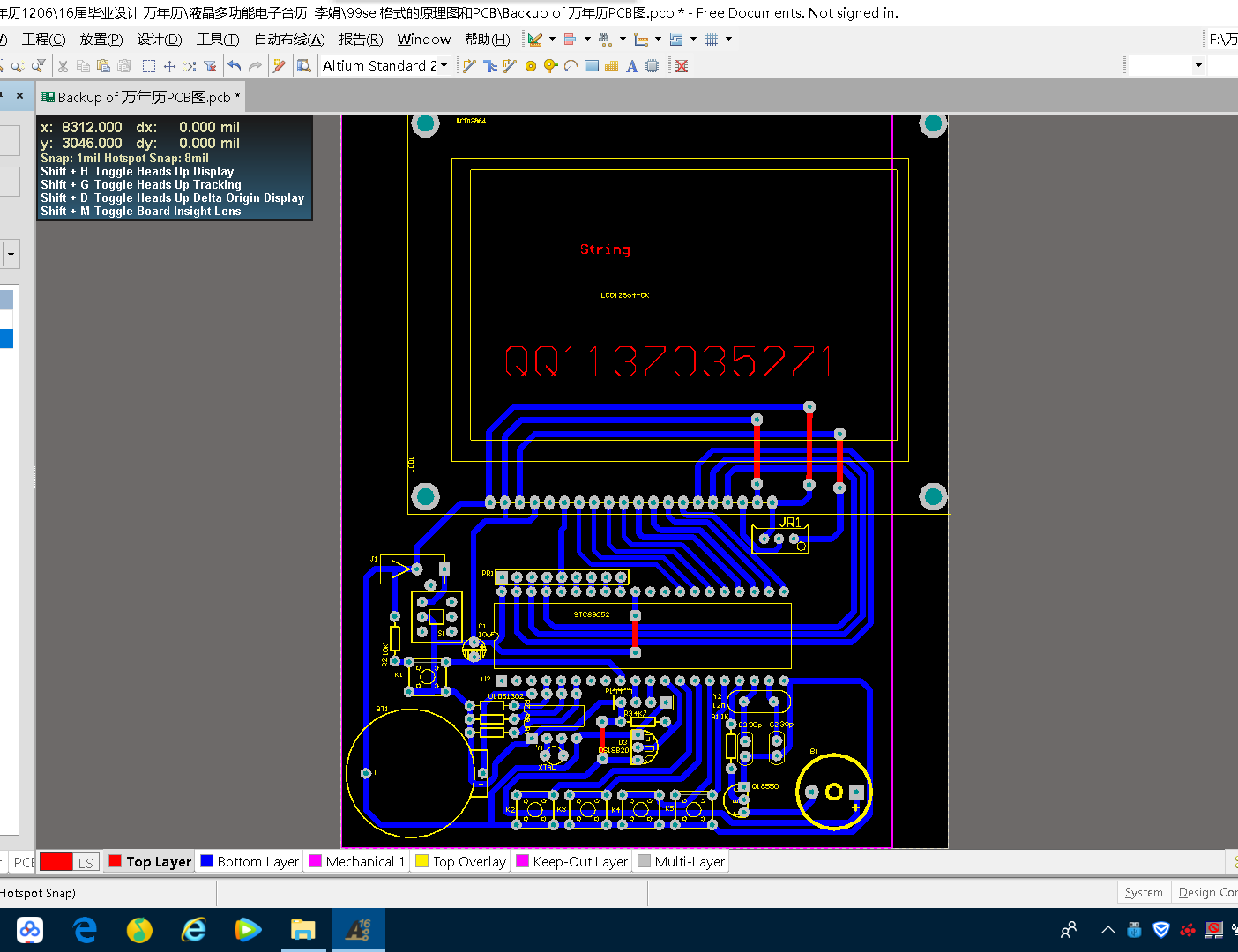

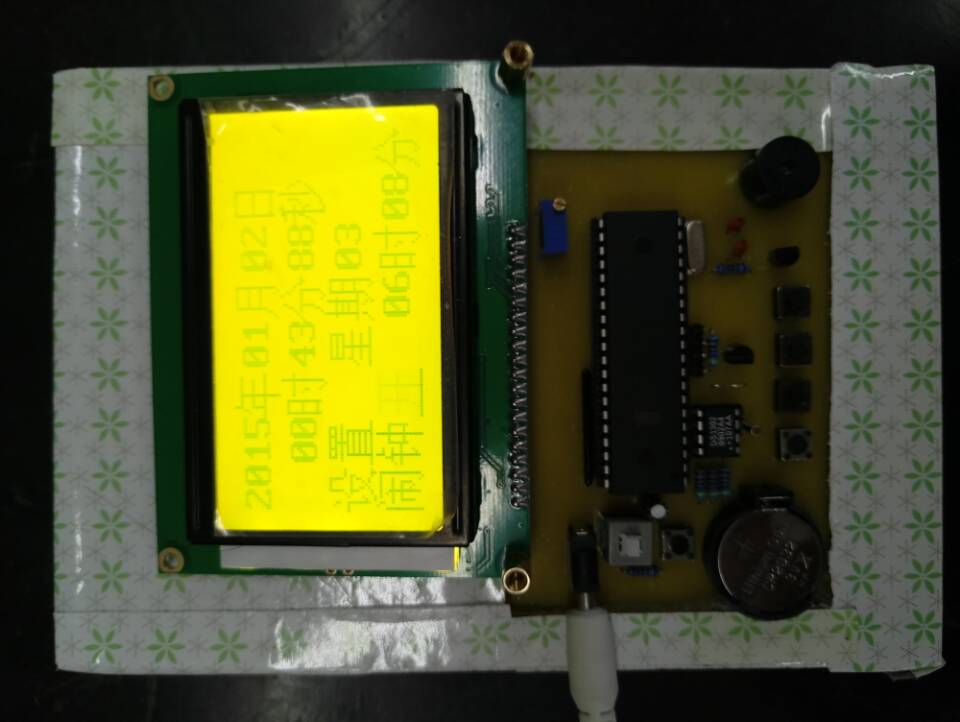

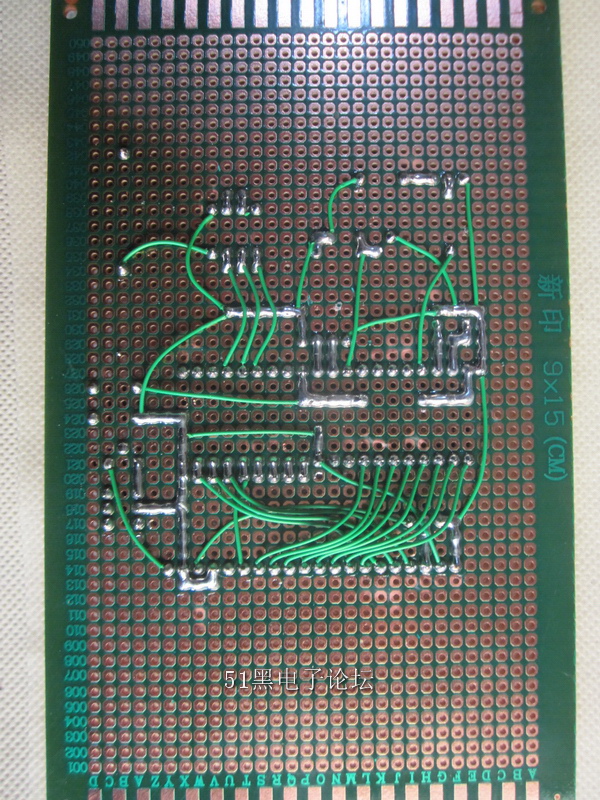

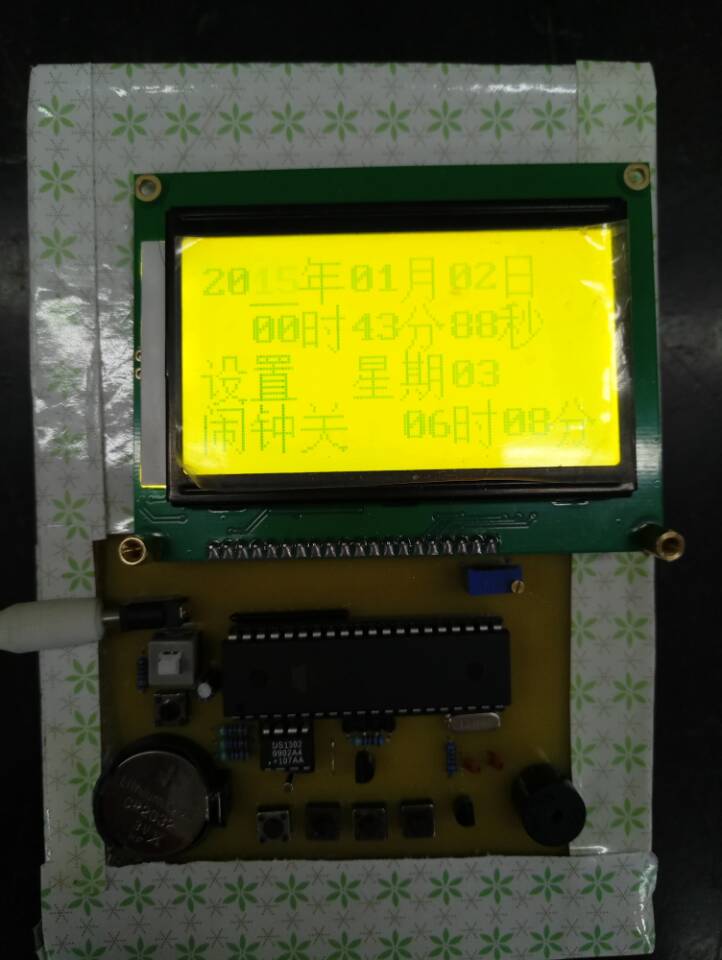

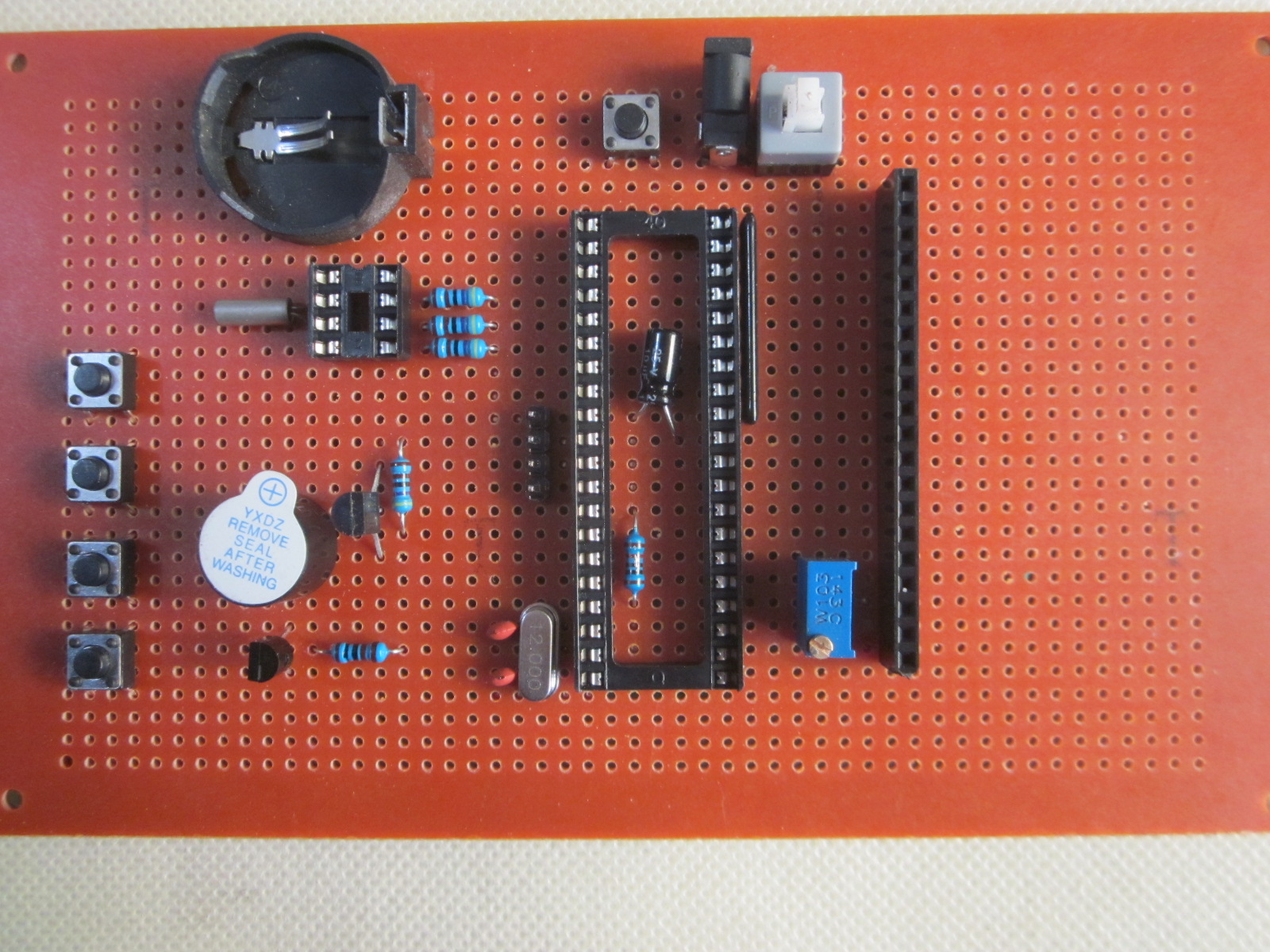

實物圖：
1 (10).JPG 1.jpg 2.jpg 1 (9).JPG QQ截圖20180310213049.png

單片機源程序如下:
  1. #include <reg52.h>                 //調用單片機頭文件
  2. #define uchar unsigned char  //無符號字符型 宏定義        變量范圍0~255
  3. #define uint  unsigned int         //無符號整型 宏定義        變量范圍0~65535
  4. #include "nongli.h"

  6. uchar code shuzi[]="0123456789ABCDEF";
  7. char  code shuzi_c[]="0123456789ABCDEF";//uchar xdata dat_12864[64][16];

  9. sbit rs=P0^2;         //寄存器選擇信號 H:數據寄存器          L:指令寄存器
  10. sbit rw=P0^1;         //寄存器選擇信號 H:數據寄存器          L:指令寄存器
  11. sbit e =P0^0;         //片選信號   下降沿觸發
  12. sbit LCD12864_PSB=P0^3;

  14. sbit beep = P3^7;        //蜂鳴器IO口

  16. sbit dq   = P3^2;          //18b20 IO口的定義
  17. uint temperature ;    //溫度變量


  20. bit flag_200ms = 1;
  21. uchar menu_1;
  22. uchar flag_clock_en;        //鬧鐘標志位
  23. uchar open1;        //鬧鐘開標志位
  24. uchar flag_c_en;
  25. bit flag_100ms;

  27. uchar n_nian,n_yue,n_ri;

  29. /********************************************************************
  30. * 名稱 : delay_1ms()
  31. * 功能 : 延時1ms函數
  32. * 輸入 : q
  33. * 輸出 : 無
  34. ***********************************************************************/
  35. void delay_1ms(uint q)
  36. {
  37.         uint i,j;
  38.         for(i=0;i<q;i++)
  39.                 for(j=0;j<115;j++);
  40. }


  43. #include "ds1302.h"


  46. /*********************定時器0、定時器1初始化******************/
  47. void time0_init()
  48. {
  49.         EA  = 1;                   //開總中斷
  50.         TMOD = 0X11;          //定時器0、定時器1工作方式1
  51.         ET0 = 1;                  //開定時器0中斷
  52.         TR0 = 1;                  //允許定時器0定時
  53. }
  54.
  55.
  56. /************ 延時函數  *****************/
  57. void delay_uint(uint z)
  58. {
  59.    while(z--);
  60. }

  62. /***************交換函數 高位變低位 低位變高位*****************/
  63. uchar change_dat(uchar dat)
  64. {
  65.         uchar i,value;
  66.         for(i=0;i<8;i++)
  67.         {
  68.                 value <<= 1;
  69.                 if((dat & 0x01) == 0x01)
  70.                         value |= 0x01;
  71.                 dat >>= 1;
  72.         }
  73.         return value;
  74. }

  76. /************ 寫命令函數  *****************/
  77. void write_com(uchar com)
  78. {

  80.    P2=com;//change_dat(com);
  81.    rw=0;
  82.    rs=0;
  83.    delay_uint(25);
  84.    e=1;
  85.    delay_uint(50);
  86.    e=0;
  87. }
  88. /************ 寫數據函數  *****************/
  89. void write_dat(uchar dat)
  90. {

  92.    P2=dat;//change_dat(dat);;
  93.    rw=0;
  94.    rs=1;
  95.    delay_uint(25);
  96.    e=1;
  97.    delay_uint(50);
  98.    e=0;
  99. }

  101. /**********************************************************
  102. *函數名: addr_12864
  103. *功能:寫地址
  104. *說明:寫漢字時要寫個地址
  105. *輸入:無
  106. *返回:無
  107. **********************************************************/
  108. void addr_12864(uchar hang,uchar lie)          //地址轉換
  109. {
  110.         uchar address;
  111.         switch(hang)
  112.         {
  113.                 case 1: address=0x80 + lie ;
  114.                                 break;
  115.                 case 2: address=0x90 + lie ;
  116.                                 break;
  117.                 case 3: address=0x88 + lie ;
  118.                                 break;
  119.                 case 4: address=0x98 + lie ;
  120.                                 break;
  121.                 default :
  122.                                 break;
  123.         }
  124.         write_com(address);
  125. }

  127. /**********************************************************
  128. *函數名: write_shu16
  129. *功能:在12864上顯示16進制數據
  130. *說明:
  131. *輸入:無
  132. *返回:無
  133. **********************************************************/
  134. void write_shu16(uchar hang,uchar lie,uchar dat)
  135. {
  136.         addr_12864(hang,lie);          //地址轉換
  137.         write_dat(shuzi[dat/16]);
  138.         write_dat(shuzi[dat%16]);
  139. }

  141. /**********************************************************
  142. *函數名: write_string
  143. *功能:在12864上顯示字符數據
  144. *說明:
  145. *輸入:無
  146. *返回:無
  147. **********************************************************/

  149. void write_string(uchar hang,uchar lie,uchar *p)
  150. {
  151.         addr_12864(hang,lie);          //地址轉換
  152.         while(*p != '\0')
  153.         {
  154.                 write_dat(*p);
  155.                 p++;
  156.                 delay_uint(50);
  157.         }
  158. }


  161. /*****************控制光標函數********************/
  162. void write_guanbiao(uchar hang,uchar lie,uchar date)
  163. {
  164.         addr_12864(hang,lie);
  165.         if(date == 1)
  166.                 write_com(0x0f);     //顯示光標并且閃爍
  167.         else
  168.                 write_com(0xc0);   //關閉光標
  169. }


  172. /************12864液晶初始化函數*****************/
  173. void init_12864()
  174. {
  175.         LCD12864_PSB=1;   //串口模式
  176.    write_com(0x30);
  177.    write_com(0x0c);
  178.    write_com(0x01);
  179. }

  181. /*------------------------清除12864------------------------------*/
  182. void clear_12864()
  183. {
  184.         write_string(1,0,"                ");        //1行
  185.         write_string(2,0,"                ");        //2行
  186.         write_string(3,0,"                ");        //3行
  187.         write_string(4,0,"                ");        //4行
  188. }


  191. /************初始化顯示*****************/
  192. void init_12864_dis()
  193. {
  194.         write_string(1,0,"液晶多功能臺歷");
  195.         write_string(2,0,"陽歷2000年00月00");
  196.         write_string(3,0,"農歷00-00 星期  ");
  197.         write_string(4,0," 00:00:00 00.0℃");
  198.         write_guanbiao(1,1,0);
  199. }

  201. /************初始化設置顯示*****************/
  202. void init_12864_set1()
  203. {
  204.         clear_12864();
  205.         write_string(1,0,"2015年00月00日  ");
  206.         write_string(2,0,"  00時00分00秒  ");
  207.         write_string(3,0,"設置  星期01    ");
  208.         write_string(4,0,"鬧鐘開  00時00分");
  209.         if(open1 == 1)
  210.                 write_string(4,2,"開");
  211.         else
  212.                 write_string(4,2,"關");
  213.         write_guanbiao(1,1,1);
  214. }

  216. /***********************18b20初始化函數*****************************/
  217. void init_18b20()
  218. {
  219.         bit q;
  220.         dq = 1;                                //把總線拿高
  221.         delay_uint(1);            //15us
  222.         dq = 0;                                //給復位脈沖
  223.         delay_uint(80);                //750us
  224.         dq = 1;                                //把總線拿高 等待
  225.         delay_uint(10);                //110us
  226.         q = dq;                                //讀取18b20初始化信號
  227.         delay_uint(20);                //200us
  228.         dq = 1;                                //把總線拿高 釋放總線
  229. }

  231. /*************寫18b20內的數據***************/
  232. void write_18b20(uchar dat)
  233. {
  234.         uchar i;
  235.         for(i=0;i<8;i++)
  236.         {                                         //寫數據是低位開始
  237.                 dq = 0;                         //把總線拿低寫時間隙開始
  238.                 dq = dat & 0x01; //向18b20總線寫數據了
  239.                 delay_uint(5);         // 60us
  240.                 dq = 1;                         //釋放總線
  241.                 dat >>= 1;
  242.         }
  243. }

  245. /*************讀取18b20內的數據***************/
  246. uchar read_18b20()
  247. {
  248.         uchar i,value;
  249.         for(i=0;i<8;i++)
  250.         {
  251.                 dq = 0;                         //把總線拿低讀時間隙開始
  252.                 value >>= 1;         //讀數據是低位開始
  253.                 dq = 1;                         //釋放總線
  254.                 if(dq == 1)                 //開始讀寫數據
  255.                         value |= 0x80;
  256.                 delay_uint(5);         //60us        讀一個時間隙最少要保持60us的時間
  257.         }
  258.         return value;                 //返回數據
  259. }

  261. /*************讀取溫度的值 讀出來的是小數***************/
  262. uint read_temp()
  263. {
  264.         uint value;
  265.         uchar low;                           //在讀取溫度的時候如果中斷的太頻繁了，就應該把中斷給關了，否則會影響到18b20的時序
  266.         init_18b20();                   //初始化18b20
  267.         write_18b20(0xcc);           //跳過64位ROM
  268.         write_18b20(0x44);           //啟動一次溫度轉換命令
  269.         delay_uint(50);                   //500us

  271.         init_18b20();                   //初始化18b20
  272.
  273.         write_18b20(0xcc);           //跳過64位ROM
  274.         write_18b20(0xbe);           //發出讀取暫存器命令
  275.
  276.         EA = 0;
  277.         low = read_18b20();           //讀溫度低字節
  278.         value = read_18b20();  //讀溫度高字節
  279.         EA = 1;
  280.         value <<= 8;                   //把溫度的高位左移8位
  281.         value |= low;                   //把讀出的溫度低位放到value的低八位中
  282.         value *= 0.625;               //轉換到溫度值 小數
  283.         return value;                   //返回讀出的溫度 帶小數
  284. }


  287. /******************時間芯片顯示函數**********************/
  288. void ds1302_dis()
  289. {
  290.         uchar miao_1;
  291.         if(menu_1 == 0)
  292.         {
  293.                 read_time();
  294.                 if(miao_1 != miao)
  295.                 {
  296.                         miao_1 = miao;
  297.                         Conversion(0,nian,yue,ri);        //農歷轉換
  298.                         n_nian = year_moon ;
  299.                         n_yue  = month_moon ;
  300.                         n_ri   = day_moon ;
  301.                         write_shu16(2,3,nian);           //顯示年
  302.                         write_shu16(2,5,yue);           //顯示月
  303.                         write_shu16(2,7,ri);           //顯示日
  304.                         write_shu16(3,7,week);           //顯示星期
  305.
  306.                         addr_12864(3,2);          //地址轉換
  307.                         write_dat(shuzi[n_yue/16]);
  308.                         write_dat(shuzi[n_yue%16]);
  309.                         write_dat('-');
  310.                         write_dat(shuzi[n_ri/16]);
  311.                         write_dat(shuzi[n_ri%16]);
  312.
  313.                         addr_12864(4,0);          //地址轉換
  314.                         write_dat(' ');
  315.                         write_dat(shuzi[shi/16]);
  316.                         write_dat(shuzi[shi%16]);
  317.                         write_dat(':');
  318.                         write_dat(shuzi[fen/16]);
  319.                         write_dat(shuzi[fen%16]);
  320.                         write_dat(':');
  321.                         write_dat(shuzi[miao/16]);
  322.                         write_dat(shuzi[miao%16]);

  324.                         write_dat(' ');
  325.                         write_dat(shuzi[temperature/100%10]);
  326.                         write_dat(shuzi[temperature/10%10]);
  327.                         write_dat('.');
  328.                         write_dat(shuzi[temperature%10]);


  331.                 }
  332.         }
  333. }



  337. /********************獨立按鍵程序*****************/
  338. uchar key_can;         //按鍵值

  340. void key()         //獨立按鍵程序
  341. {
  342.         static uchar key_new;
  343.         key_can = 20;                   //按鍵值還原
  344.         P3 |= 0x78;                     //對應的按鍵IO口輸出為1
  345.         if((P3 & 0x78) != 0x78)                //按鍵按下
  346.         {
  347.                 delay_1ms(1);                     //按鍵消抖動
  348.                 if(((P3 & 0x78) != 0x78) && (key_new == 1))
  349.                 {                                                //確認是按鍵按下
  350.                         key_new = 0;
  351.                         switch(P3 & 0x78)
  352.                         {
  353.                                 case 0x70:  key_can = 1;  break;         //得到按鍵值
  354.                                 case 0x68:  key_can = 2;  break;         //得到按鍵值
  355.                                 case 0x58:  key_can = 3;  break;         //得到按鍵值
  356.                                 case 0x38:  key_can = 4;  break;         //得到按鍵值
  357.                         }
  358. //                        write_sfm2(1,0,key_can);                                 //顯示按鍵值
  359.                 }
  360.         }
  361.         else
  362.                 key_new = 1;
  363. }

  365. /**********************設置函數************************/
  366. void key_with()
  367. {
  368.         if(key_can == 4)   //退出鍵
  369.         {
  370.                 init_12864();
  371.                 init_12864_dis();
  372.                 flag_200ms = 1;
  373.                 menu_1 = 0;
  374.         }
  375.         if(key_can == 1)        //設置鍵
  376.         {
  377.                 menu_1 ++;
  378.                 flag_200ms = 1;
  379.                 if(menu_1 == 1)
  380.                         init_12864_set1();
  381.                 if(menu_1 > 10)
  382.                         menu_1 = 1;
  383.         }
  384.         if(menu_1 != 0)
  385.         {
  386.                 if(menu_1 == 1)                  //設置年
  387.                 {
  388.                         if(key_can == 2)        //加
  389.                                 set_ds1302time(1,&nian,0x99);
  390.                         if(key_can == 3)        //減
  391.                                 set_ds1302time(0,&nian,0x99);
  392.                 }
  393.                 if(menu_1 == 2)                  //設置月
  394.                 {
  395.                         if(key_can == 2)        //加
  396.                                 set_ds1302time(1,&yue,0x13);
  397.                         if(key_can == 3)        //減
  398.                                 set_ds1302time(0,&yue,0x13);
  399.                 }
  400.                 if(menu_1 == 3)                  //設置日
  401.                 {
  402.                         if(key_can == 2)        //加
  403.                                 set_ds1302time(1,&ri,0x32);
  404.                         if(key_can == 3)        //減
  405.                                 set_ds1302time(0,&ri,0x32);
  406.                 }
  407.                 if(menu_1 == 4)                  //設置時
  408.                 {
  409.                         if(key_can == 2)        //加
  410.                                 set_ds1302time(1,&shi,0x24);
  411.                         if(key_can == 3)        //減
  412.                                 set_ds1302time(0,&shi,0x24);
  413.                 }
  414.                 if(menu_1 == 5)                  //設置分
  415.                 {
  416.                         if(key_can == 2)        //加
  417.                                 set_ds1302time(1,&fen,0x60);
  418.                         if(key_can == 3)        //減
  419.                                 set_ds1302time(0,&fen,0x60);
  420.                 }
  421.                 if(menu_1 == 6)                  //設置秒
  422.                 {
  423.                         if(key_can == 2)        //加
  424.                                 set_ds1302time(1,&miao,0x60);
  425.                         if(key_can == 3)        //減
  426.                                 set_ds1302time(0,&miao,0x60);
  427.                 }
  428.                 if(menu_1 == 7)                  //設置星期
  429.                 {
  430.                         if(key_can == 2)        //加
  431.                                 set_ds1302time(1,&week,0x8);
  432.                         if(key_can == 3)        //減
  433.                                 set_ds1302time(0,&week,0x8);
  434.                 }
  435.                 if(menu_1 == 8)                  //設置鬧鐘時
  436.                 {
  437.                         if(key_can == 2)        //加
  438.                                 set_ds1302time(1,&shi1,0x24);
  439.                         if(key_can == 3)        //減
  440.                                 set_ds1302time(0,&shi1,0x24);
  441.                         clock1_save();
  442.                 }
  443.                 if(menu_1 == 9)                  //設置鬧鐘分
  444.                 {
  445.                         if(key_can == 2)        //加
  446.                                 set_ds1302time(1,&fen1,0x60);
  447.                         if(key_can == 3)        //減
  448.                                 set_ds1302time(0,&fen1,0x60);
  449.                         clock1_save();
  450.                 }
  451.                 if(menu_1 == 10)                  //設置鬧鐘分
  452.                 {
  453.                         if((key_can == 2) || (key_can == 3))        //加
  454.                                 open1 ++;
  455.                         if(open1 >= 2)
  456.                                 open1 = 0;
  457.                         if(open1 == 1)
  458.                                 write_string(4,2,"開");
  459.                         else
  460.                                 write_string(4,2,"關");
  461.                         clock1_save();
  462.                 }
  463.                 write_shu16(1,1,nian);           //顯示年
  464.                 write_shu16(1,3,yue);           //顯示月
  465.                 write_shu16(1,5,ri);           //顯示日
  466.                 write_shu16(2,1,shi);           //顯示時
  467.                 write_shu16(2,3,fen);           //顯示分
  468.                 write_shu16(2,5,miao);           //顯示秒
  469.                 write_shu16(3,5,week);           //顯示星期
  470.                 write_shu16(4,4,shi1);           //顯示時鐘
  471.                 write_shu16(4,6,fen1);           //顯示分鐘
  472.                 switch(menu_1)           // 光標顯示
  473.                 {
  474.                         case 1:  write_guanbiao(1,1,1);  break;
  475.                         case 2:  write_guanbiao(1,3,1);  break;
  476.                         case 3:  write_guanbiao(1,5,1);  break;
  477.                         case 4:  write_guanbiao(2,1,1);  break;
  478.                         case 5:  write_guanbiao(2,3,1);  break;
  479.                         case 6:  write_guanbiao(2,5,1);  break;
  480.                         case 7:  write_guanbiao(3,5,1);  break;
  481.                         case 8:  write_guanbiao(4,4,1);  break;
  482.                         case 9:  write_guanbiao(4,6,1);  break;
  483.                         case 10: write_guanbiao(4,2,1);  break;
  484.                 }
  485.                 write_time();           //把時間寫進去
  486.         }
  487. }

  489. /*************鬧鐘報警函數***************/
  490. void menu_dis()
  491. {
  492.         if(menu_1 == 0)
  493.         if(open1 == 1)        //如果鬧鐘打開
  494.         {
  495.                 if((fen == fen1) && (shi == shi1) && (miao == 0))
  496.                 {
  497.                         flag_clock_en = 1;        //有報警 打開蜂鳴器響的標志位
  498.                 }
  499.                 if(flag_clock_en == 1)        //鬧鐘以被打開
  500.                 {
  501.                         beep = ~beep;           //蜂鳴器叫3秒
  502.                 }
  503.         }
  504. }


  507. ……………………

  509. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

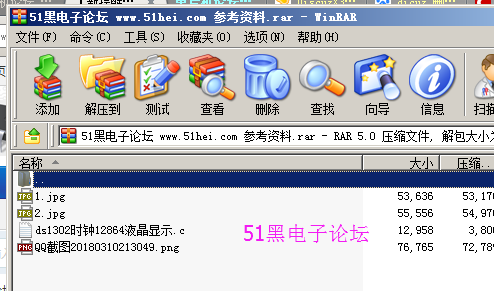

所有資料51hei提供下載:
參考資料.rar (180.82 KB, 下載次數: 247)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:339506 發表于 2018-5-28 16:23 | 顯示全部樓層
值得參考
回復

使用道具 舉報

ID:339506 發表于 2018-5-28 16:25 | 顯示全部樓層
哈哈，值得學習一下。。
回復

使用道具 舉報

ID:380985 發表于 2018-10-17 08:27 來自觸屏版 | 顯示全部樓層
別下載了，沒有代碼
回復

使用道具 舉報

ID:106063 發表于 2018-10-25 20:24 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:408839 發表于 2018-11-17 18:08 | 顯示全部樓層
PSB=1是并口，整個程序也都不完整。
回復

使用道具 舉報

ID:400807 發表于 2018-11-18 22:08 | 顯示全部樓層
值得好好學習一下
回復

使用道具 舉報

ID:428919 發表于 2018-11-18 22:27 | 顯示全部樓層
很經典的demo。
回復

使用道具 舉報

ID:428947 發表于 2018-11-19 00:07 來自觸屏版 | 顯示全部樓層
大神，灰常感謝
回復

使用道具 舉報

ID:442877 發表于 2018-12-9 21:11 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:412461 發表于 2018-12-17 09:11 | 顯示全部樓層
沒有仿真，沒有電路圖，只有程序
回復

使用道具 舉報

ID:312128 發表于 2019-4-2 22:04 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:323774 發表于 2019-7-9 15:15 | 顯示全部樓層
都不全
下次給你們個全的
回復

使用道具 舉報

ID:590697 發表于 2019-7-26 10:55 | 顯示全部樓層
這個太強了，新手過來學習
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 亚洲乱码国产乱码精品精98午夜 | 成年人在线观看视频 | 久久久一二三区 | 少妇午夜一级艳片欧美精品 | 欧美舔穴 | 免费一区二区 | 91xh98hx 在线 国产 | 在线欧美一区 | 久久99精品久久久97夜夜嗨 | www.久久.com | 有码在线 | 免费一区二区三区 | 欧美一级片黄色 | 夜夜操av| 亚洲成人www | 日韩精品视频一区二区三区 | 黄网站免费在线 | 激情一区二区三区 | 久久精品网| 18av在线播放 | 99久久99 | 黄色91在线| 久久国产精品-国产精品 | 国产精品一区二区日韩 | 日本a级大片 | 精品动漫一区 | 日本午夜网站 | 久久精品国产一区二区电影 | 日本不卡一区二区 | 亚洲国产一区二区三区在线观看 | 天天干天天爱天天爽 | 99re在线观看 | 高清18麻豆 | 久久久久久久国产精品 | 综合五月| 天天综合亚洲 | 一区二区三区影院 | 999免费网站 | 涩涩视频网站在线观看 | 久久www免费人成看片高清 | 亚洲视频免费在线观看 |
