溫度計數碼管顯示proteus仿真與單片機源碼

[復制鏈接]
跳轉到指定樓層
樓主

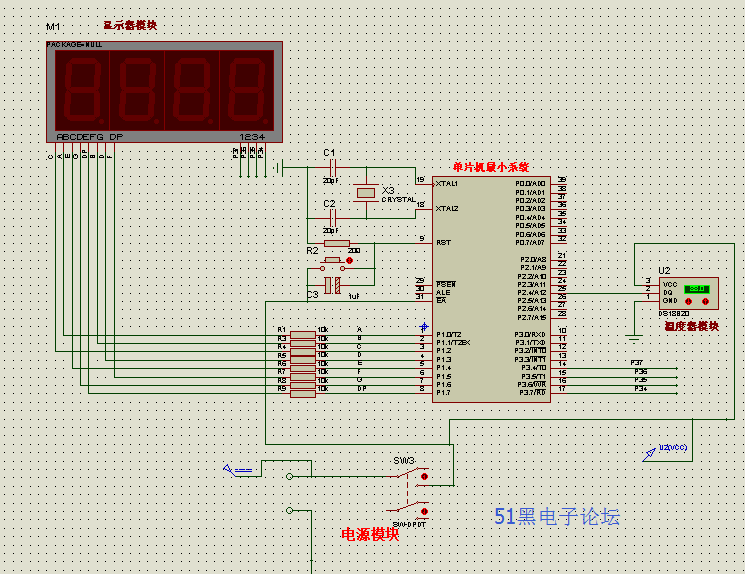

四位數碼管顯示仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include <reg52.h>                 //調用單片機頭文件
  2. #define uchar unsigned char  //無符號字符型 宏定義        變量范圍0~255
  3. #define uint  unsigned int         //無符號整型 宏定義        變量范圍0~65535

  5. //數碼管段選定義      0     1    2    3    4    5           6          7          8           9
  6. uchar code smg_du[]={0x28,0xee,0x32,0xa2,0xe4,0xa1,0x21,0xea,0x20,0xa0,
  7.                                            0x60,0x25,0x39,0x26,0x31,0x71,0xff};
  8. //數碼管位選定義
  9. uchar code smg_we[]={0x80,0x40,0x20,0x10};
  10. uchar dis_smg[8] = {0x28,0xee,0x32,0xa2,0xe4,0x92,0x82,0xf8};
  11. uchar smg_i = 3;    //顯示數碼管的個位數
  12. sbit dq   = P2^4;        //18b20 IO口的定義

  14. uint temperature ;
  15. bit flag_300ms ;
  16. uchar menu_1;
  17. uint t_high = 300,t_low = 100;
  18. uint number;

  20. /***********************1ms延時函數*****************************/
  21. void delay_1ms(uint q)
  22. {
  23.         uint i,j;
  24.         for(i=0;i<q;i++)
  25.                 for(j=0;j<120;j++);
  26. }

  28. /***********************小延時函數*****************************/
  29. void delay_uint(uint q)
  30. {
  31.         while(q--);
  32. }


  35. /***********************數碼顯示函數*****************************/
  36. void display()
  37. {
  38.         static uchar i;
  39.         i++;
  40.         if(i >= smg_i)
  41.                 i = 0;
  42.         P1 = 0xff;                             //消隱
  43.         P3 = smg_we[i];                          //位選
  44.         P1 = dis_smg[i];                 //段選
  45. }



  49. /***********************DS18B20初始化函數*****************************/
  50. void init_18b20()
  51. {
  52.         bit q;
  53.         dq = 1;                                //把總線拿高
  54.         delay_uint(1);            //15us
  55.         dq = 0;                                //給復位脈沖
  56.         delay_uint(80);                //750us
  57.         dq = 1;                                //把總線拿高 等待
  58.         delay_uint(10);                //110us
  59.         q = dq;                                //讀取18b20初始化信號
  60.         delay_uint(20);                //200us
  61.         dq = 1;                                //把總線拿高 釋放總線
  62. }

  64. /*************寫DS18B20內的數據***************/
  65. void write_18b20(uchar dat)
  66. {
  67.         uchar i;
  68.         for(i=0;i<8;i++)
  69.         {
  70.                 dq = 0;                              //把總線拿低寫時間隙開始
  71.                 dq = dat & 0x01; //向18b20總線寫數據了
  72.                 delay_uint(5);         // 60us
  73.                 dq = 1;                             //釋放總線
  74.                 dat >>= 1;
  75.         }
  76. }

  78. /*************讀取DS18B20內的數據***************/
  79. uchar read_18b20()
  80. {
  81.         uchar i,value;
  82.         for(i=0;i<8;i++)
  83.         {
  84.                 dq = 0;                            //把總線拿低讀時間隙開始
  85.                 value >>= 1;         //讀數據是低位開始
  86.                 dq = 1;                           //釋放總線
  87.                 if(dq == 1)                 //開始讀寫數據
  88.                         value |= 0x80;
  89.                 delay_uint(5);//60us        讀一個時間隙最少要保持60us的時間
  90.         }
  91.         return value;                 //返回數據
  92. }

  94. /*************讀取溫度的值***************/
  95. uint read_temp()
  96. {
  97.         uint value;
  98.         uchar low;
  99.         init_18b20();                        //初始化18b20
  100.         EA = 0;
  101.         write_18b20(0xcc);
  102.         write_18b20(0x44);           //啟動一次溫度轉換命令
  103.         EA = 1;
  104.         delay_uint(50);                    //500us

  106.         init_18b20();                     //初始化18b20
  107.
  108.         EA = 0;
  109.         write_18b20(0xcc);           //跳過64位ROM
  110.         write_18b20(0xbe);           //發出讀取暫存器命令
  111.
  112.         low = read_18b20();           //讀溫度低字節
  113.         value = read_18b20();  //讀溫度高字節
  114.         EA = 1;
  115.         value <<= 8;                      //把溫度的高位左移8位
  116.         value |= low;                      //把讀出的溫度低位放到value的低八位中
  117.         value *= 0.625;              //轉換到溫度值 小數
  118.         return value;                      //返回讀出的溫度 帶小數
  119. }

  121.

  123. /****************主函數***************/
  124. void main()
  125. {
  126.         P0 = P1 = P2 = P3 = 0xff;
  127.         temperature = read_temp();                             //讀溫度值
  128.         delay_1ms(650);
  129. ……………………

  131. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
溫度計.rar (81.7 KB, 下載次數: 48)
