GYJ-0094_16路輸入6路輸出繼電器可編程模塊單片機源碼與手冊資料

ID:280979 · 發表于 2018-3-18 01:00

GYJ-0094_16路輸入6路輸出繼電器可編程模塊使用說明

簡要說明：

一、尺寸：長133mmX寬107mmX高25mm

二、主要芯片：STC12C5A60S2 是51單片機的8~12倍 (兼容51系列單片機)

三、工作電壓：直流12伏(另有24V繼電器可選)
四、通過9針串口下載程序（同時支持TTL下載程序）

五、特點：

1、具有電源指示。（供電電源有防接反保護）
2、16路輸入（包括：2路模擬量輸入，2路高速光電輸入，12路光電隔離輸入）。
3、6路光電隔離繼電器輸出控制。
4、標準的11.0592M晶振。（便于設置串口波特率）
5、具有上電復位和手動復位。
6、獨立的串口通信及485通信。
7、可以接315M帶解碼的無線接收模塊。
8、輸入輸出均有信號指示燈。
9、繼電器開關量輸出，最大切換電壓220V，最大切換電流7A。最大切換功率200W。
10、電流加有，光電隔離，續流二極管，壓敏電阻，抗干擾能力強。
11、四周有固定安裝孔，也可插入PCB107mm卡槽，安裝在DIN導軌上。
12、通訊穩定，提供原理圖，及板子的參考例程。
13、單片機無加密，可插拔更換，帶有程序下載口，可隨意更改程序

14、、端子采用螺旋壓接端子
15、工作溫度-40度至 +70度

16、工作濕度 40% ~ 80%RH

使用說明：

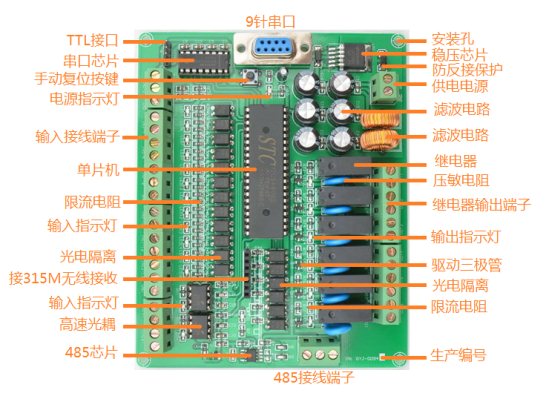

【標示圖】

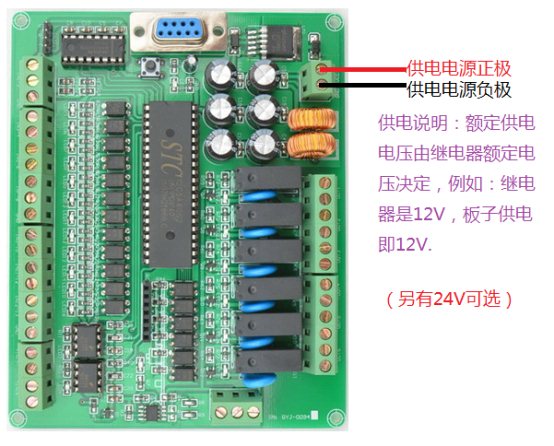

【供電接線圖】

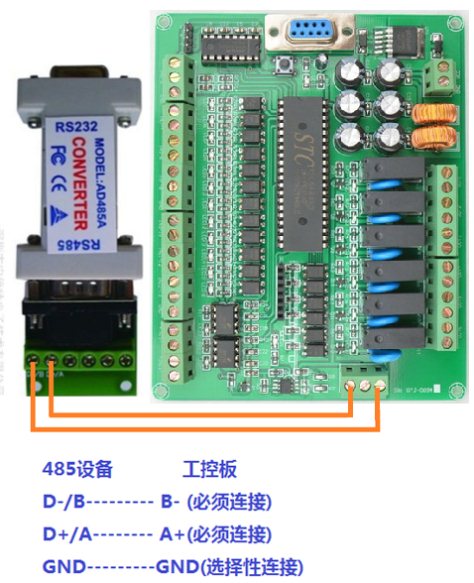

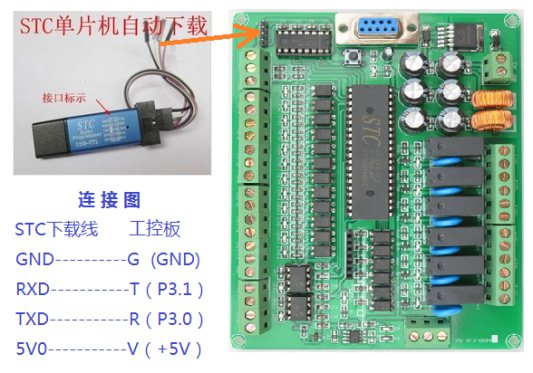

【通訊及下載接線圖】

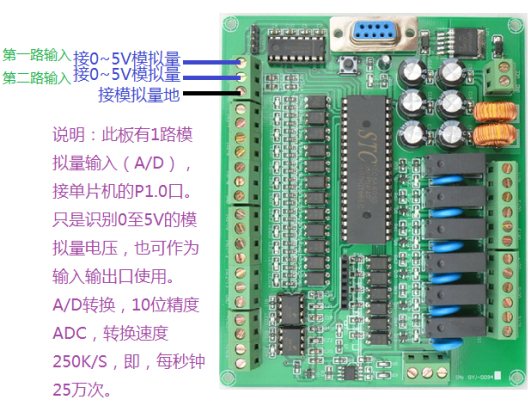

【模擬量輸入接線圖】

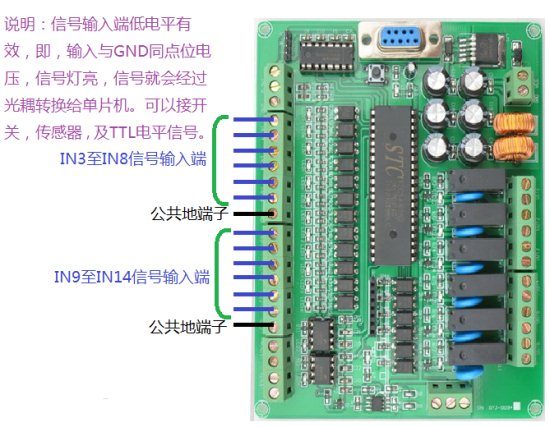

【光電隔離輸入接線圖】

特別聲明：IN3至IN14低電平有效，輸入信號電壓支持0~36V。

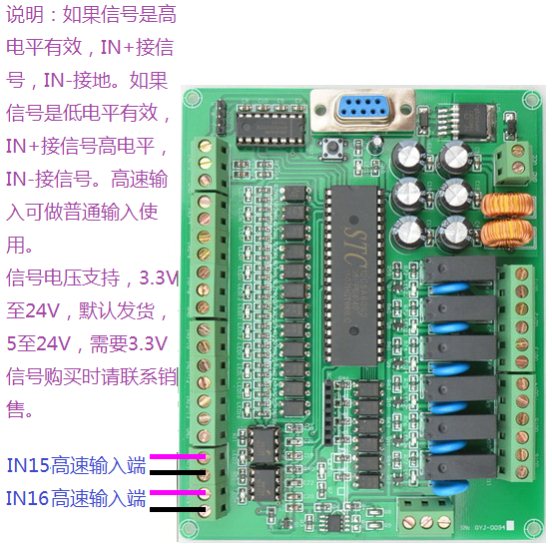

【高速光耦輸入接線圖】

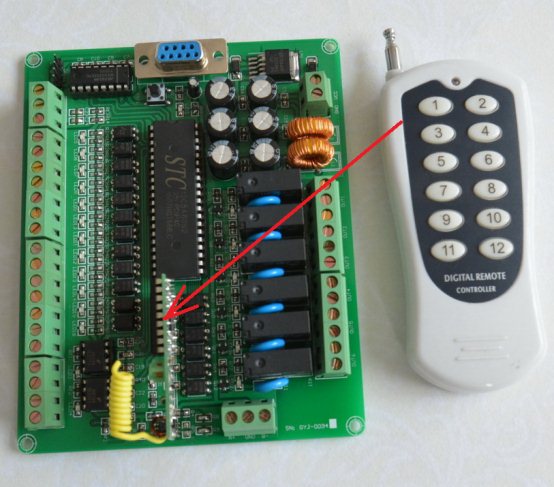

【外接315M無線遙控模塊】（默認發貨不提供接收模塊和遙控器需要另外聯系銷售購買）通過編程實現控制。提供相關例程。

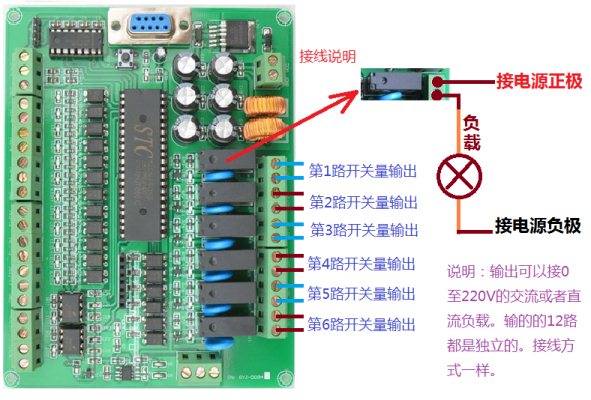

【輸出部分標注說明】

【原理圖】（提供PDF文件）

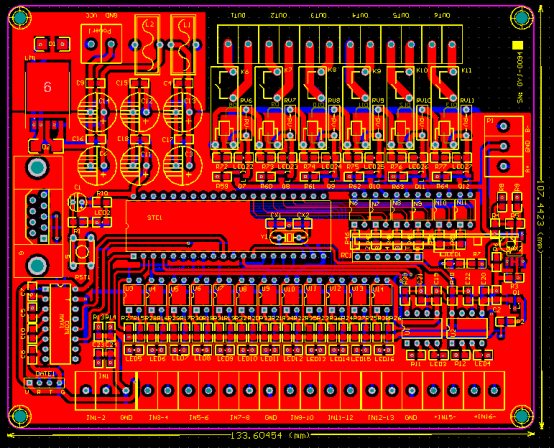

【PCB圖】（提供PDF文件）

【原件清單】

（提供PDF文件）

【測試程序】（提供源代碼及各個模塊功能的代碼）

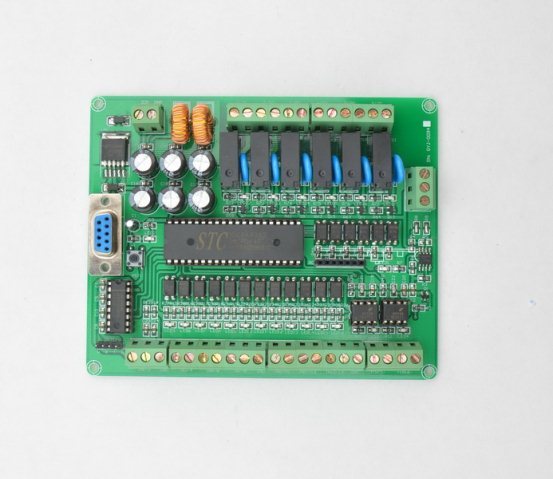

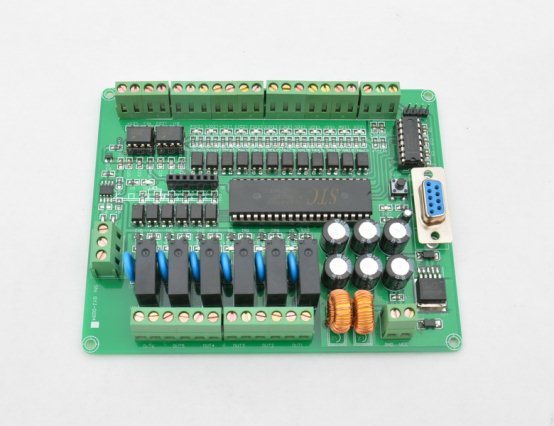

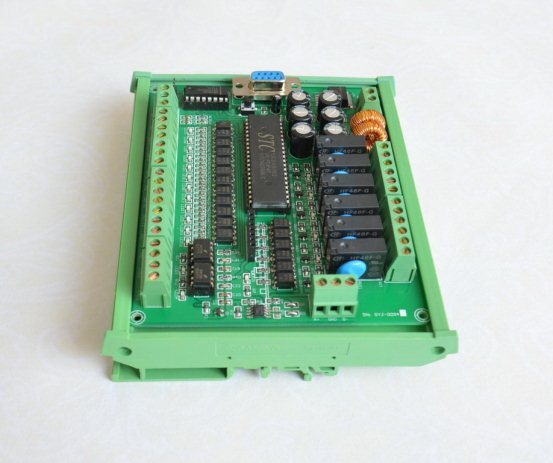

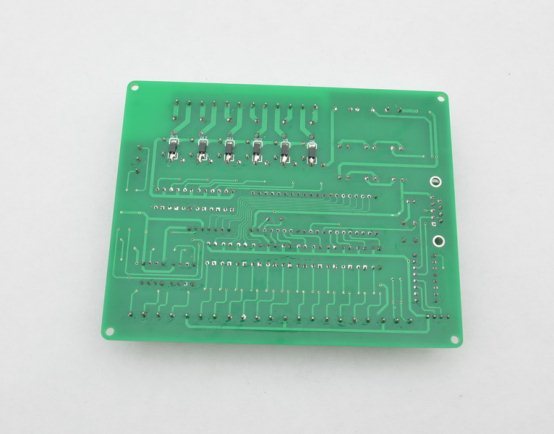

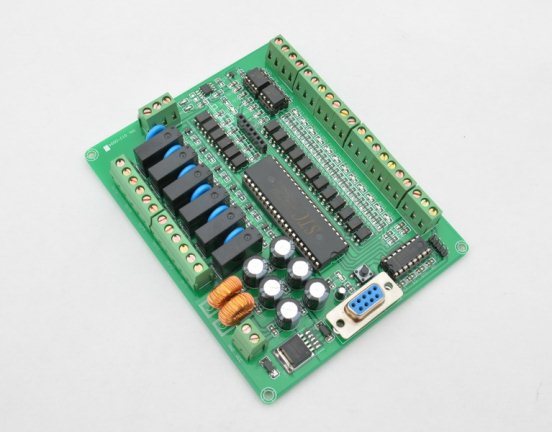

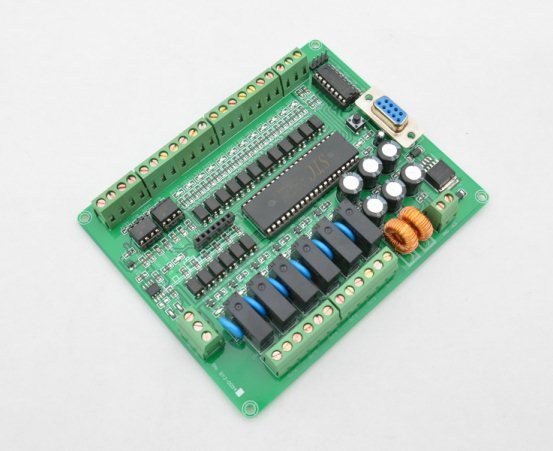

【圖片展示】

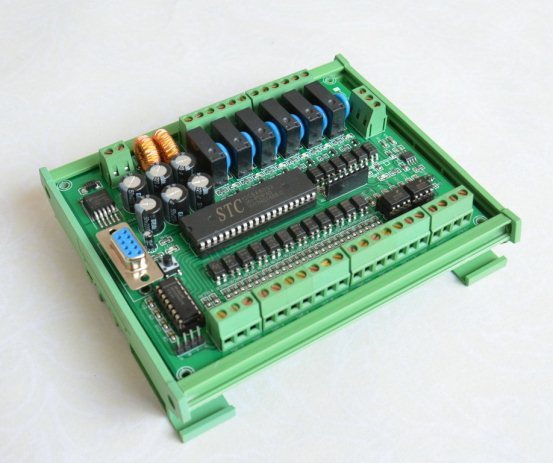

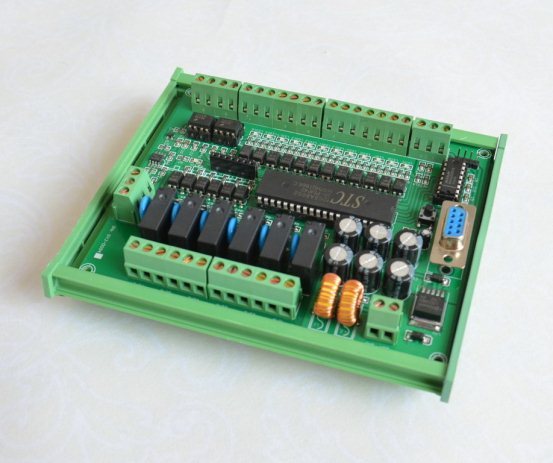

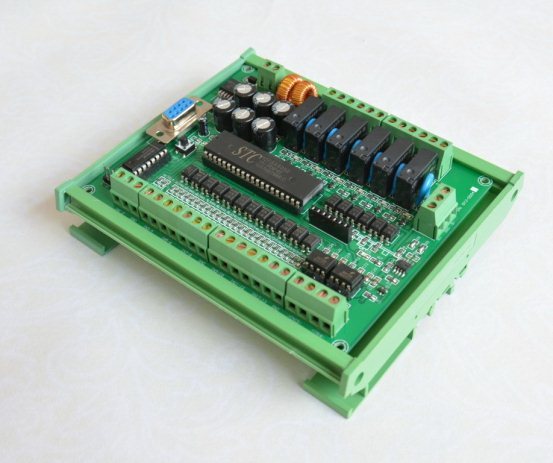

【裝殼后效果展示】（可以裝在配電柜的DIN導軌上）

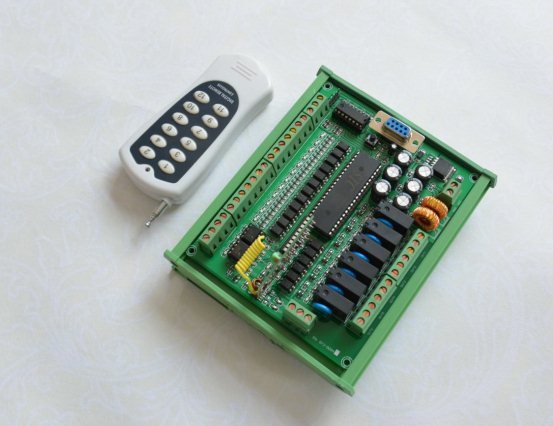

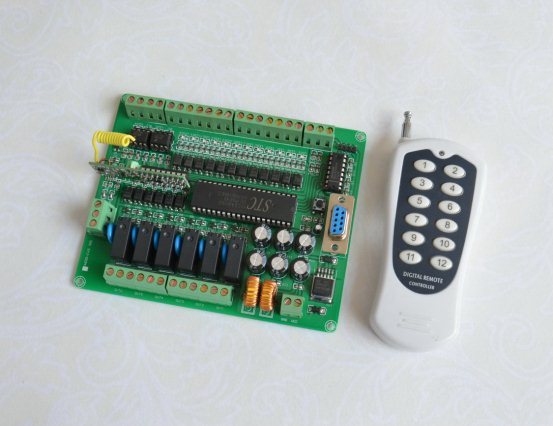

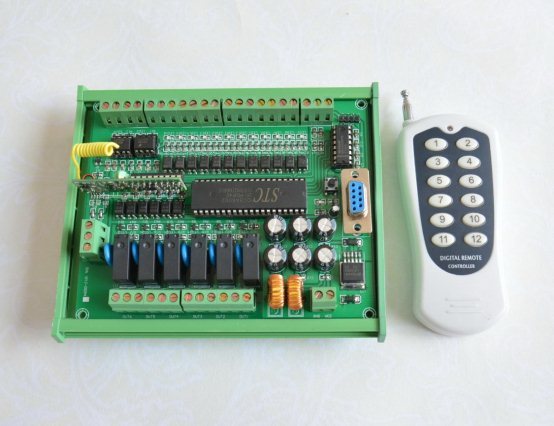

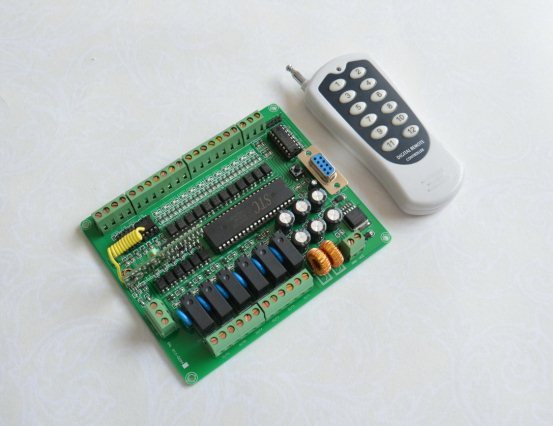

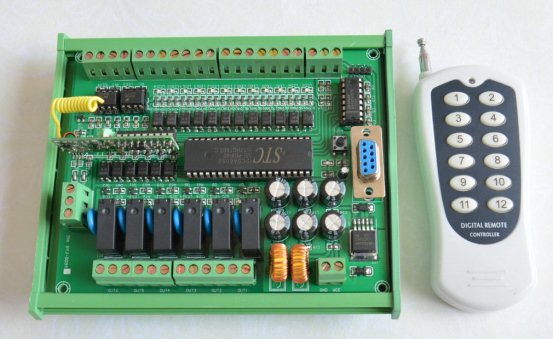

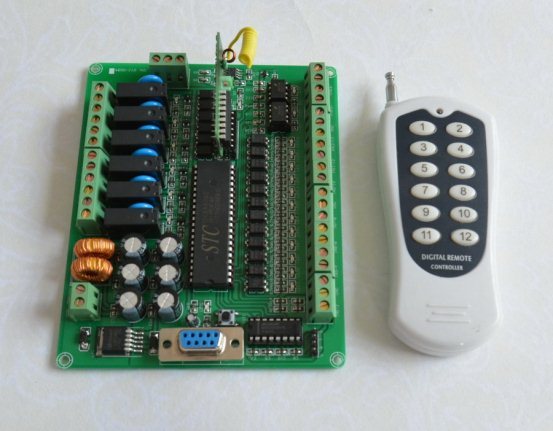

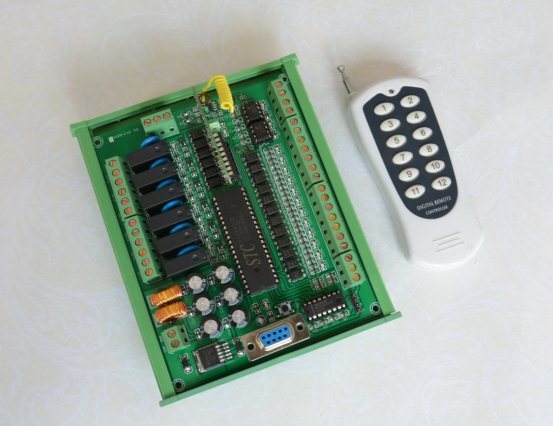

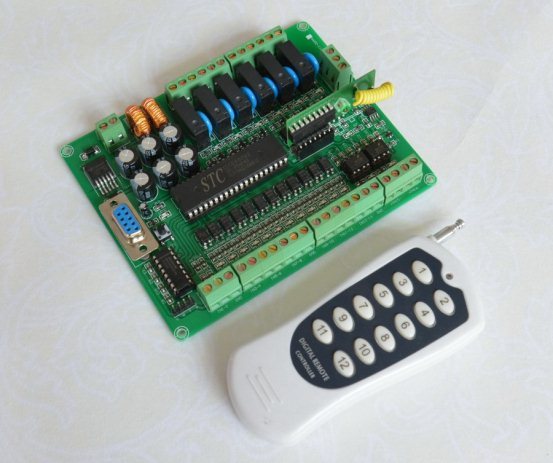

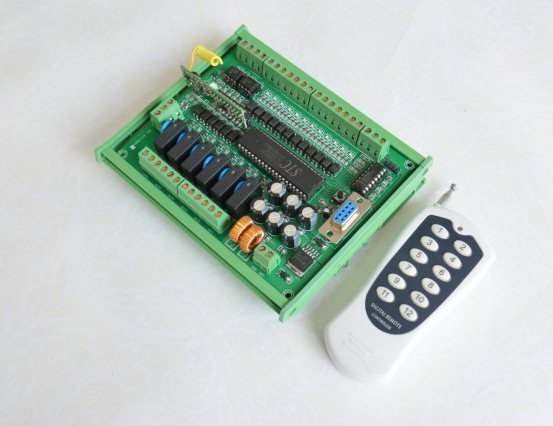

【配無線遙控效果圖】

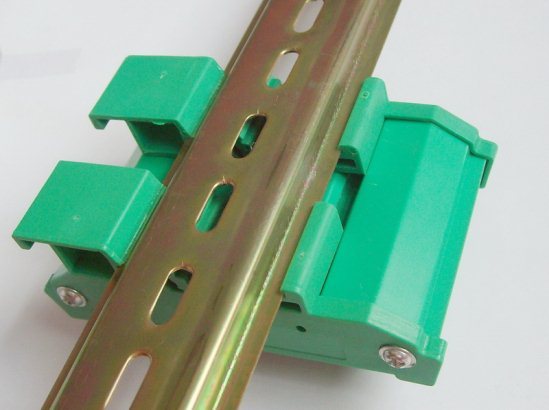

【裝殼后效果展示】（可以裝在配電柜的DIN導軌上）參考圖

01.一對一點動輸出程序
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
*********************************************************************/
/********************************************************************
程序說明：
//模擬量輸入（這里用作普通IO口，高電平觸發）
當IN1口與+5V口接通后，對應的繼電器吸合，OUT1接通
//第一組普通開光量輸入（可做脈沖輸入，最大1Khz的脈沖）
當IN2口與GND口接通后，對應的繼電器吸合，OUT2接通
當IN3口與GND口接通后，對應的繼電器吸合，OUT3接通
當IN4口與GND口接通后，對應的繼電器吸合，OUT4接通
當IN5口與GND口接通后，對應的繼電器吸合，OUT5接通
當IN6口與GND口接通后，對應的繼電器吸合，OUT6接通
當IN7口與GND口接通后，對應的繼電器吸合，OUT7接通
//第二組普通開光量輸入（可做脈沖輸入，最大1Khz的脈沖）
當IN8口與GND口接通后，對應的繼電器吸合，OUT8接通
當IN9口與GND口接通后，對應的繼電器吸合，OUT9接通
當IN10口與GND口接通后，對應的繼電器吸合，OUT10接通
當IN11口與GND口接通后，對應的繼電器吸合，OUT11接通
當IN12口與GND口接通后，對應的繼電器吸合，OUT12接通
當IN13口與GND口接通后，對應的繼電器吸合，OUT1接通
//高速脈沖輸入（最大100KHz）（也可作普通IO口用）
當IN14口與GND口接通后，對應的繼電器吸合，OUT2接通
當IN15口與GND口接通后，對應的繼電器吸合，OUT3接通
**********************************************************************
*/
#include "STC12C5A60S2.H"
/********************************************************************
初始定義
*********************************************************************/
/*定義十四個輸入*/
//模擬量接口，做普通IO口時，高定平有效（這里用做普通IO口）
sbit IN1=P1^0;
//開光量輸入低電平有效
sbit IN2=P1^1;
sbit IN3=P1^4;
sbit IN4=P1^5;
sbit IN5=P1^6;
sbit IN6=P1^7;
sbit IN7=P3^4;
sbit IN8=P3^5;
sbit IN9=P3^6;
sbit IN10=P3^7;
sbit IN11=P4^6;
sbit IN12=P4^5;
sbit IN13=P4^4;
//高速脈沖輸入，觸發信號高低可選
sbit IN14=P3^2;
sbit IN15=P3^3;
/*定義八位輸出*/
sbit OUT1= P0^4;
sbit OUT2= P0^5;
sbit OUT3= P0^6;
sbit OUT4= P0^7;
sbit OUT5= P2^7;
sbit OUT6= P2^6;
sbit OUT7= P2^5;
sbit OUT8= P2^4;
sbit OUT9= P2^3;
sbit OUT10=P2^2;
sbit OUT11=P2^1;
sbit OUT12=P2^0;
void main()
{
P1M1|=0X01; //0000 0001 //因為此IO口直接引出，外加下拉電阻。所以配置IO口的時候需要把它設定為“開漏模式”
P1M0|=0X01; //0000 0001
P4M1|=0x70; //0111 0000 //P4口設置為“輸入模式”
P4M0 =0x00; //0000 0000
P4SW|=0x40; //0100 0000 //P4^6設置成普通IO口
while(1)
{
if(IN1==1) OUT1=0; else OUT1=1;
if(IN2==0) OUT2=0; else OUT2=1;
if(IN3==0) OUT3=0; else OUT3=1;
if(IN4==0) OUT4=0; else OUT4=1;
if(IN5==0) OUT5=0; else OUT5=1;
if(IN6==0) OUT6=0; else OUT6=1;
if(IN7==0) OUT7=0; else OUT7=1;
if(IN8==0) OUT8=0; else OUT8=1;
if(IN9==0) OUT9=0; else OUT9=1;
if(IN10==0) OUT10=0; else OUT10=1;
if(IN11==0) OUT11=0; else OUT11=1;
if(IN12==0) OUT12=0; else OUT12=1;
if(IN13==0) OUT1=0; else OUT1=1;
if(IN14==0) OUT2=0; else OUT2=1;
if(IN15==0) OUT3=0; else OUT3=1;
}
}
02.串口通訊程序
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！
*********************************************************************/
/********************************************************************
程序說明：
上位機通過串口一發送十六進制0xff 繼電器全開
發送十六進制0x00 繼電器全關
觸發IN2，板子會向上位機發送 0x01
**********************************************************************
*/
#include "STC12C5A60S2.H"
/********************************************************************
初始定義
*********************************************************************/
/*定義十四個輸入*/
//模擬量接口，做普通IO口時，高定平有效（這里用做普通IO口）
sbit IN1=P1^0;
//開光量輸入低電平有效
sbit IN2=P1^1;
sbit IN3=P1^4;
sbit IN4=P1^5;
sbit IN5=P1^6;
sbit IN6=P1^7;
sbit IN7=P3^4;
sbit IN8=P3^5;
sbit IN9=P3^6;
sbit IN10=P3^7;
sbit IN11=P4^6;
sbit IN12=P4^5;
sbit IN13=P4^4;
//高速脈沖輸入，觸發信號高低可選
sbit IN14=P3^2;
sbit IN15=P3^3;
/*定義八位輸出*/
sbit OUT1= P0^4;
sbit OUT2= P0^5;
sbit OUT3= P0^6;
sbit OUT4= P0^7;
sbit OUT5= P2^7;
sbit OUT6= P2^6;
sbit OUT7= P2^5;
sbit OUT8= P2^4;
sbit OUT9= P2^3;
sbit OUT10=P2^2;
sbit OUT11=P2^1;
sbit OUT12=P2^0;
/***********************************************************
數據定義
***********************************************************/
unsigned char dat=0xA1;
/********************************************************************
函數定義
*********************************************************************/
//延時函數
void delay ( unsigned char t )
{
unsigned char i,j;
for( i=0; i<t; i++)
for( j=0; j<250; j++);
}
//初始化定義函數
void init()
{
//IO口配置
P1M1|=0X01; //0000 0001 //因為此IO口直接引出，外加下拉電阻。所以配置IO口的時候需要把它設定為“開漏模式”
P1M0|=0X01; //0000 0001
P4M1|=0x70; //0111 0000 //P4口設置為“輸入模式”
P4M0 =0x00; //0000 0000
P4SW|=0x40; //0100 0000 //P4^6設置成普通IO口
//串口一配置
TMOD=0x20; //定時器一產生波特率
SCON=0x50; //方式一，八位數據位，一位停止位
TH1=0XFD; //波特率9600
TL1=0xFD;
TR1=1;
ES=1;
EA=1;
}
void main()
{
init();
while(1)
{
if(dat==0xFF)
{
dat=0xA1;
OUT1=0;
OUT2=0;
OUT3=0;
OUT4=0;
OUT5=0;
OUT6=0;
OUT7=0;
OUT8=0;
OUT9=0;
OUT10=0;
OUT11=0;
OUT12=0;
}
if(dat==0x00)
{
dat=0xA1;
OUT1=1;
OUT2=1;
OUT3=1;
OUT4=1;
OUT5=1;
OUT6=1;
OUT7=1;
OUT8=1;
OUT9=1;
OUT10=1;
OUT11=1;
OUT12=1;
}
if(IN2==0x00)
{
delay(10);
if(IN2==0X00)
SBUF=0X01;
while(!IN2);
}
}
}
/*--------------------------------------
串口一接收中斷函數
--------------------------------------*/
void uart_isr() interrupt 4 using 2
{
if( RI )
{
RI=0;
dat=SBUF;
}
if(TI)
TI=0;
}
03.485通訊程序
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
*********************************************************************/
/********************************************************************
程序說明：
上位機通過485發送十六進制0xff 繼電器全開
發送十六進制0x00 繼電器全關
觸發IN2，板子會向上位機發送 0x01
**********************************************************************
*/
#include "STC12C5A60S2.H"
/********************************************************************
初始定義
*********************************************************************/
/*定義十四個輸入*/
//模擬量接口，做普通IO口時，高定平有效（這里用做普通IO口）
sbit IN1=P1^0;
//開光量輸入低電平有效
sbit IN2=P1^1;
sbit IN3=P1^4;
sbit IN4=P1^5;
sbit IN5=P1^6;
sbit IN6=P1^7;
sbit IN7=P3^4;
sbit IN8=P3^5;
sbit IN9=P3^6;
sbit IN10=P3^7;
sbit IN11=P4^6;
sbit IN12=P4^5;
sbit IN13=P4^4;
//高速脈沖輸入，觸發信號高低可選
sbit IN14=P3^2;
sbit IN15=P3^3;
/*定義八位輸出*/
sbit OUT1= P0^4;
sbit OUT2= P0^5;
sbit OUT3= P0^6;
sbit OUT4= P0^7;
sbit OUT5= P2^7;
sbit OUT6= P2^6;
sbit OUT7= P2^5;
sbit OUT8= P2^4;
sbit OUT9= P2^3;
sbit OUT10=P2^2;
sbit OUT11=P2^1;
sbit OUT12=P2^0;
/***********************************************************
數據定義
***********************************************************/
unsigned char dat=0xA1;
/********************************************************************
函數定義
*********************************************************************/
//延時函數
void delay ( unsigned char t )
{
unsigned char i,j;
for( i=0; i<t; i++)
for( j=0; j<250; j++);
}
//初始化定義函數
void init()
{
//IO口配置
P1M1|=0X01; //0000 0001 //因為此IO口直接引出，外加下拉電阻。所以配置IO口的時候需要把它設定為“開漏模式”
P1M0|=0X01; //0000 0001
P4M1|=0x70; //0111 0000 //P4口設置為“輸入模式”
P4M0 =0x00; //0000 0000
P4SW|=0x40; //0100 0000 //P4^6設置成普通IO口
//485配置
S2CON=0x50; //方式1，八位數據，可變波特率
AUXR1=0x00; //1T工作方式
BRT = 256 - (11059200/12/32)/9600; //BRT=0XFD; //設置波特率9600
AUXR=0x10; //啟動波特率發生器
IE2=0x01; //開串口2中斷
EA=1;
}
void main()
{
init();
while(1)
{
if(dat==0xFF)
{
dat=0xA1;
OUT1=0;
OUT2=0;
OUT3=0;
OUT4=0;
OUT5=0;
OUT6=0;
OUT7=0;
OUT8=0;
OUT9=0;
OUT10=0;
OUT11=0;
OUT12=0;
}
if(dat==0x00)
{
dat=0xA1;
OUT1=1;
OUT2=1;
OUT3=1;
OUT4=1;
OUT5=1;
OUT6=1;
OUT7=1;
OUT8=1;
OUT9=1;
OUT10=1;
OUT11=1;
OUT12=1;
}
if(IN2==0x00)
{
delay(10);
if(IN2==0X00)
S2BUF=0X01;
while(!IN2);
}
}
}
/************485發送接收中斷函數******/
void uart2_isr() interrupt 8
{
if( S2CON & 0x01 )
{
S2CON &=~0x01;
dat = S2BUF;
}
if( S2CON & 0x02 )
{
S2CON&=0xfd;
}
}
04.掉電存儲程序
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
*********************************************************************/
/********************************************************************
程序說明：
向內部eeprom中寫數據，然后再讀取出來，
如果正確繼電器全部吸合，
如果不正確繼電器全部斷開
**********************************************************************
*/
#include "STC12C5A60S2.H"
#include <intrins.h> //用nop函數延時的頭文件
typedef unsigned char uint8;
typedef unsigned int uint16;
#define ENABLE_ISP 0x82 //系統工作時鐘<20MHz 時，對IAP_CONTR 寄存器設置此值
/********************************************************************
初始定義
*********************************************************************/
/*定義十四個輸入*/
//模擬量接口，做普通IO口時，高定平有效（這里用做普通IO口）
sbit IN1=P1^0;
//開光量輸入低電平有效
sbit IN2=P1^1;
sbit IN3=P1^4;
sbit IN4=P1^5;
sbit IN5=P1^6;
sbit IN6=P1^7;
sbit IN7=P3^4;
sbit IN8=P3^5;
sbit IN9=P3^6;
sbit IN10=P3^7;
sbit IN11=P4^6;
sbit IN12=P4^5;
sbit IN13=P4^4;
//高速脈沖輸入，觸發信號高低可選
sbit IN14=P3^2;
sbit IN15=P3^3;
/*定義八位輸出*/
sbit OUT1= P0^4;
sbit OUT2= P0^5;
sbit OUT3= P0^6;
sbit OUT4= P0^7;
sbit OUT5= P2^7;
sbit OUT6= P2^6;
sbit OUT7= P2^5;
sbit OUT8= P2^4;
sbit OUT9= P2^3;
sbit OUT10=P2^2;
sbit OUT11=P2^1;
sbit OUT12=P2^0;
/***********************************************************
數據定義
***********************************************************/
unsigned char dat;
/***********************************************************
函數定義
************************************************************/
uint8 Byte_Read(uint16 add); //讀一字節，調用前需打開IAP 功能
void Byte_Program(uint16 add, uint16 ch); //字節編程，調用前需打開IAP 功能
void Sector_Erase(uint16 add); //擦除扇區
void IAP_Disable(); //關閉IAP 功能
void main()
{
Sector_Erase(0); //擦除整個扇區0，用于重新寫新的數據到EEPROM
// Byte_Program(0x01,0x65); //擦除完成就可以向對應地址寫入數據，第一個0x01是地址 0x66是要保存的數據
Byte_Program(0x01,0x66); //擦除完成就可以向對應地址寫入數據，第一個0x01是地址 0x66是要保存的數據
dat = Byte_Read(0x01); //讀取對應地址0x01中eeprom的值
while(1)
{
if(dat==0x66) //如果和寫入EEPROM的值一樣，則吸合繼電器
{
OUT1=0;
OUT2=0;
OUT3=0;
OUT4=0;
OUT5=0;
OUT6=0;
OUT7=0;
OUT8=0;
OUT9=0;
OUT10=0;
OUT11=0;
OUT12=0;
}
}
}
union union_temp16
{
uint16 un_temp16;
uint8 un_temp8[2];
}my_unTemp16;
//讀一字節，調用前需打開IAP 功能，入口:DPTR = 字節地址，返回:A = 讀出字節
uint8 Byte_Read(uint16 add)
{
IAP_DATA = 0x00;
IAP_CONTR = ENABLE_ISP; //打開IAP 功能, 設置Flash 操作等待時間
IAP_CMD = 0x01; //IAP/ISP/EEPROM 字節讀命令
my_unTemp16.un_temp16 = add;
IAP_ADDRH = my_unTemp16.un_temp8[0]; //設置目標單元地址的高8 位地址
IAP_ADDRL = my_unTemp16.un_temp8[1]; //設置目標單元地址的低8 位地址
//EA = 0;
IAP_TRIG = 0x5A; //先送 5Ah,再送A5h 到ISP/IAP 觸發寄存器,每次都需如此
IAP_TRIG = 0xA5; //送完A5h 后，ISP/IAP 命令立即被觸發起動
_nop_();
//EA = 1;
IAP_Disable(); //關閉IAP 功能, 清相關的特殊功能寄存器,使CPU 處于安全狀態,
//一次連續的IAP 操作完成之后建議關閉IAP 功能,不需要每次都關
return (IAP_DATA);
}
//字節編程，調用前需打開IAP 功能，入口:DPTR = 字節地址, A= 須編程字節的數據
void Byte_Program(uint16 add, uint16 ch)
{
IAP_CONTR = ENABLE_ISP; //打開 IAP 功能, 設置Flash 操作等待時間
IAP_CMD = 0x02; //IAP/ISP/EEPROM 字節編程命令
my_unTemp16.un_temp16 = add;
IAP_ADDRH = my_unTemp16.un_temp8[0]; //設置目標單元地址的高8 位地址
IAP_ADDRL = my_unTemp16.un_temp8[1]; //設置目標單元地址的低8 位地址
IAP_DATA = ch; //要編程的數據先送進IAP_DATA 寄存器
//EA = 0;
IAP_TRIG = 0x5A; //先送 5Ah,再送A5h 到ISP/IAP 觸發寄存器,每次都需如此
IAP_TRIG = 0xA5; //送完A5h 后，ISP/IAP 命令立即被觸發起動
_nop_();
//EA = 1;
IAP_Disable(); //關閉IAP 功能, 清相關的特殊功能寄存器,使CPU 處于安全狀態,
//一次連續的IAP 操作完成之后建議關閉IAP 功能,不需要每次都關
}
//擦除扇區, 入口:DPTR = 扇區地址
void Sector_Erase(uint16 add)
{
IAP_CONTR = ENABLE_ISP; //打開IAP 功能, 設置Flash 操作等待時間
IAP_CMD = 0x03; //IAP/ISP/EEPROM 扇區擦除命令
my_unTemp16.un_temp16 = add;
IAP_ADDRH = my_unTemp16.un_temp8[0]; //設置目標單元地址的高8 位地址
IAP_ADDRL = my_unTemp16.un_temp8[1]; //設置目標單元地址的低8 位地址
//EA = 0;
IAP_TRIG = 0x5A; //先送 5Ah,再送A5h 到ISP/IAP 觸發寄存器,每次都需如此
IAP_TRIG = 0xA5; //送完A5h 后，ISP/IAP 命令立即被觸發起動
_nop_();
//EA = 1;
IAP_Disable(); //關閉IAP 功能, 清相關的特殊功能寄存器,使CPU 處于安全狀態,
//一次連續的IAP 操作完成之后建議關閉IAP 功能,不需要每次都關
}
void IAP_Disable()
{
//關閉IAP 功能, 清相關的特殊功能寄存器,使CPU 處于安全狀態,
//一次連續的IAP 操作完成之后建議關閉IAP 功能,不需要每次都關
IAP_CONTR = 0; //關閉IAP 功能
IAP_CMD = 0; //清命令寄存器,使命令寄存器無命令,此句可不用
IAP_TRIG = 0; //清命令觸發寄存器,使命令觸發寄存器無觸發,此句可不用
IAP_ADDRH = 0;
IAP_ADDRL = 0;
}
05.遙控解碼程序
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
*********************************************************************/
/********************************************************************
程序說明：
按鍵使用四鍵遙控，
按下A鍵，第一路吸合
按下B鍵，第二路吸合
按下C鍵，第三路吸合
按下D鍵，第四路吸合
**********************************************************************
*/
#include "STC12C5A60S2.H"
/********************************************************************
初始定義
*********************************************************************/
/*遙控使用
P1^0,P1^1,P1^2,P1^3; */
/*定義八位輸出*/
sbit OUT1= P0^4;
sbit OUT2= P0^5;
sbit OUT3= P0^6;
sbit OUT4= P0^7;
/*************************************************************************
數據定義
**************************************************************************/
unsigned char dat=0; //讀取P1口的狀態
void main()
{
while(1)
{
dat=P0;
if(dat&0x01) //如果A按下
OUT1=0; //第一路吸合
else
OUT1=1;
if(dat&0x02) //如果B按下
OUT2=0; //第二路吸合
else
OUT2=1;
if(dat&0x04) //如果C按下
OUT3=0; //第三路吸合
else
OUT3=1;
if(dat&0x08) //如果D按下
OUT4=0; //第四路吸合
else
OUT4=1;
}
}
06.IN1模擬量采集程序（0~5V）
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
*********************************************************************/
/********************************************************************
程序說明：
使用外部顯示模塊TM1650顯示模擬量的值，
采集電壓0~5V 對應寄存器的值0到1024 十位分辨率
**********************************************************************
*/
/*********************************************************************/
#include "STC12C5A60S2.H"
#include "intrins.h"
//#define FOSC 11059200L
//#define BAUD 9600
#define uchar unsigned char
#define uint unsigned int
#define CLK_H CLK = 1
#define CLK_L CLK = 0
#define DIO_H DIO = 1
#define DIO_L DIO = 0 //位的控制端
/********************************************************************
初始化設置
*********************************************************************/
//sfr ADC_CONTR = 0xBC; //ADC 控制寄存器
//sfr ADC_RES = 0xBD; //ADC 轉換結果寄存器
//sfr ADC_LOW2 = 0xBE; //ADC 低2位結果寄存器
//sfr P1ASF = 0x9D; //Pl口模擬功能控制寄存器
/********************************************************************
ADC 數據轉換函數
*********************************************************************/
//#define ADC_POWER 0x80 //ADC 電源控制位
//#define ADC_FLAG 0x10 //ADC 轉換結束標志位
//#define ADC_START 0x08 //ADC 開始轉換控制位
//#define ADC_SPEEDLL 0x00 //420 個時鐘周期轉換一次
//#define ADC_SPEEDL 0x20 //280 個時鐘周期轉換一次
//#define ADC_SPEEDH 0x40 //140 個時鐘周期轉換一次
//#define ADC_SPEEDHH 0x60 //70 個時鐘周期轉換一次
uchar CODE[10] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //0~9顯示代碼
uint data1;
sbit CLK = P3^1;
sbit DIO = P3^0;
uint t;
void TM1650_Set(uchar add,uchar dat); //顯示函數（地址，數據）
void Init_Tm1650(void); //初始化TM1650函數
void Delay_us(uint); //us延時
void TM1650_S(uint); //顯示data的值
/********************************************************************
延時函數
*********************************************************************/
void Delay1(uint n)
{
uint x;
while (n--)
{
x = 5000;
while (x--);
}
}
/********************************************************************
ADC 初始化
*********************************************************************/
void InitADC()
{
P1ASF = 0xff; //設置P1口為開漏模式，使用AD功能
ADC_RES = 0; //AD數據寄存器清空
ADC_CONTR |=0X80; //打開AD電源，轉換周期420
Delay1(2); //延時
}
/********************************************************************
ADC 數據轉換函數
*********************************************************************/
uint GetADCResult(char ch)
{
ADC_CONTR = 0X88 | ch;//開始轉換
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
_nop_(); //延時一個機器周期
while (!(ADC_CONTR & 0X10));//等待轉換結束
ADC_CONTR &=0xEF; //關閉AD轉換
t=(ADC_RES<<2)|ADC_RESL;
return t; //返回數據
}
/********************************************************************
主函數
*********************************************************************/
void main()
{
InitADC(); //AD轉換初始化
Init_Tm1650(); //初始化TM1650
TM1650_S(0);
while (1)
{
TM1650_S(GetADCResult(0));
}
}
void TM1650_S(uint data1)
{
uchar xa,xb,xc,xd;
xa=data1/1000; // 1234/1000 =1;
xb=data1%1000/100; // 1234%1000=234/100=2;
xc=data1%100/10; // 1234%100=34/10;
xd=data1%10; // 1234%10;
TM1650_Set(0x68,CODE[xa]);
TM1650_Set(0x6A,CODE[xb]);
TM1650_Set(0x6C,CODE[xc]);
TM1650_Set(0x6E,CODE[xd]);
}
void Delay_us(uint i) //us延時
{
for(;i>0;i--)
{
_nop_();
}
}
void I2CStart(void) //開始信號
{
CLK_H;
DIO_H;
Delay_us(5);
DIO_L;
}
void I2Cask(void) //ACK信號
{
uchar timeout = 1;
CLK_H;
Delay_us(5);
CLK_L;
while((DIO)&&(timeout<=100))
{
timeout++;
}
Delay_us(5);
CLK_L;
}
void I2CStop(void) //停止信號
{
CLK_H;
DIO_L;
Delay_us(5);
DIO_H;
}
void I2CWrByte(uchar oneByte) //寫一個字節高位在前，低位在后
{
uchar i;
CLK_L;
Delay_us(1);
for(i=0;i<8;i++)
{
oneByte = oneByte<<1;
DIO = CY;
CLK_L;
Delay_us(5);
CLK_H;
Delay_us(5);
CLK_L;
}
}
void TM1650_Set(uchar add,uchar dat) //數碼管顯示
{
//寫顯存必須從高地址開始寫
I2CStart();
I2CWrByte(add); //第一個顯存地址
I2Cask();
I2CWrByte(dat);
I2Cask();
I2CStop();
}
void Init_Tm1650(void)
{
TM1650_Set(0x48,0x21);//初始化為5級灰度，開顯示
}
/********************************************************************
結束
*/
07.高速脈沖輸入程序
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
*********************************************************************/
/********************************************************************
程序說明：
高速脈沖使用P3^2(外部中斷0) P3^3(外部中斷1)來計數。
有信號，直接進入中斷，
程序中，當脈沖個數達到500K。輸出繼電器吸合，外部測試脈沖發生器頻率為166KHz
*/
/*********************************************************************/
#include <STC12C5A60S2.H> //庫文件
unsigned long dispcount=0; //計數初值
/********************************************************************
中斷服務函數
*********************************************************************/
void ExtInt0() interrupt 0 //中斷服務程序
{
dispcount++; //每按一次中斷按鍵，計數加一
}
/********************************************************************
中斷服務函數
*********************************************************************/
void ExtInt1() interrupt 2 //中斷服務程序
{
dispcount++; //每按一次中斷按鍵，計數加一
}
/********************************************************************
主函數
*********************************************************************/
void main()
{
IT0=1; //低電平觸發
EX0=1; //開外部中斷0
IT1=1; //低電平觸發
EX1=1; //開外部中斷1
EA=1;
while(1)
{
if(dispcount>=500000)
P2=0X00;
else
P2=0XFF;
}
}
08.定時器使用
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
*********************************************************************/
/********************************************************************
程序說明：
使用定時器0 和定時器1 使P2口吸合一秒。斷開一秒
**********************************************************************
*/
#include <stc12c5a60s2.h>
unsigned int time0,time1;
//定時器0初始化
void t0_init() //ms0最大71
{
TMOD &=0XF0;
TMOD |=0X01; //方式一一共四種方式 GATE0 C/T0 M0_1 M0_0 C/T0選擇時鐘計數還是外部計數方式0是十三位定時器，方式1是十六位定時器，方式2是八位自動方式4是兩個八位
TH0=0XDB;
TL0=0XEC;
ET0=1; //使能T0中斷
// EA=1;
// TR0=1;
}
//定時器1初始化
void t1_init()
{
TMOD &= 0x0f; //清零T1的控制位
TMOD |= 0x10; //配置T1為模式1
TH1 = 0xDB; //加載T1重載值
TL1 = 0XEC;
ET1 = 1; //使能T1中斷
// EA=1;
// TR1=1;
}
void main()
{
t0_init(); //定時器0初始化
t1_init(); //定時器1初始化
TR0=1; //開定時器0
TR1=1; //開定時器1
EA=1; //開總中斷
while(1)
{
;
}
}
void t0(void) interrupt 1 using 0 //定時中斷服務函數
{
TH0=0xDB; //定時器0重新賦值
TL0=0XEC;
++time0;
if(time0==100)
{
P2=0X00; //定時器0讓P2口吸合
}
if(time0==200)
{
time0=0;
}
}
void t1(void) interrupt 3 using 1 //定時中斷服務函數
{
TH1=0XDB; //定時器1重新賦值
TL1=0XEC;
if(++time1==200) //定時器1讓P2口斷開
{
time1=0;
P2=0XFF;
}
}
09.外接數碼管TM1650程序
/********************************************************************
匯誠科技
使用芯片：STC12C5A60S2
晶振：11.0592MHZ
編譯環境：Keil
作者：zhangxinchunleo
*********************************************************************/
/********************************************************************
程序說明：
使用外部顯示模塊TM1650來顯示一些寄存器的值 (這里顯示data的值)
按下第一個按鍵，data清零
按下第二個按鍵，data加一
按下第三個按鍵，data減一
**********************************************************************
*/
#include "stc12c5a60S2.H"
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
#define CLK_H CLK = 1
#define CLK_L CLK = 0
#define DIO_H DIO = 1
#define DIO_L DIO = 0
uchar CODE[10] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //0~9顯示代碼
uint data1;
sbit CLK = P3^1;
sbit DIO = P3^0;
uchar key=0;
bit key_flag=0;
void TM1650_Set(uchar add,uchar dat); //顯示函數（地址，數據）
uchar Scan_Key(void); //獲取按鍵函數
void Init_Tm1650(void); //初始化TM1650函數
void TM1650_S(uint); //顯示data的值
void main()
{
Init_Tm1650(); //初始化TM1650
TM1650_S(0); //上電顯示0000
while(1)
{
TM1650_S(data1); //需要顯示的值
if((Scan_Key()==0x47)&&key_flag==0) //如果第一個按鍵按下 0x47和數據手冊相按鍵對應按下0x47 松開0x07
{
key_flag=1;
data1=0;
}
else if((Scan_Key()==0x4d)&&key_flag==0) //如果第二個按鍵按下 0x4d和數據手冊相按鍵對應按下0x4d 松開0x0d
{
key_flag=1;
data1++;
}
else if((Scan_Key()==0x56)&&key_flag==0) //如果第三個按鍵按下 0x456和數據手冊相按鍵對應按下0x47 松開0x16
{
key_flag=1;
data1--;
}
else if((Scan_Key()==0x07)||(Scan_Key()==0x0d)||(Scan_Key()==0x16)) //判斷按下按鍵后是否松開，
{
key_flag=0;
}
}
}
void TM1650_S(uint data1)
{
uchar xa,xb,xc,xd;
xa=data1/1000; // 1234/1000 =1;
xb=data1%1000/100; // 1234%1000=234/100=2;
xc=data1%100/10; // 1234%100=34/10;
xd=data1%10; // 1234%10;
TM1650_Set(0x68,CODE[xa]);
TM1650_Set(0x6A,CODE[xb]);
TM1650_Set(0x6C,CODE[xc]);
TM1650_Set(0x6E,CODE[xd]);
}
void Delay_us(uint i) //us延時
{
for(;i>0;i--)
{
_nop_();
// _nop_();
// _nop_();
// _nop_();
// _nop_();
}
}
void I2CStart(void) //開始信號
{
CLK_H;
DIO_H;
Delay_us(5);
DIO_L;
}
void I2Cask(void) //ACK信號
{
uchar timeout = 1;
CLK_H;
Delay_us(5);
CLK_L;
while((DIO)&&(timeout<=100))
{
timeout++;
}
Delay_us(5);
CLK_L;
}
void I2CStop(void) //停止信號
{
CLK_H;
DIO_L;
Delay_us(5);
DIO_H;
}
void I2CWrByte(uchar oneByte) //寫一個字節高位在前，低位在后
{
uchar i;
CLK_L;
Delay_us(1);
for(i=0;i<8;i++)
{
oneByte = oneByte<<1;
DIO = CY;
CLK_L;
Delay_us(5);
CLK_H;
Delay_us(5);
CLK_L;
}
}
uchar Scan_Key(void) // 按鍵掃描
{
uchar i;
uchar rekey;
I2CStart();
I2CWrByte(0x49);//讀按鍵命令
I2Cask();
//DIO_H;
for(i=0;i<8;i++)
{
CLK_H;
rekey = rekey<<1;
if(DIO)
{
rekey++;
}
Delay_us(5);
CLK_L;
}
I2Cask();
I2CStop();
return(rekey);
}
void TM1650_Set(uchar add,uchar dat) //數碼管顯示
{
//寫顯存必須從高地址開始寫
I2CStart();
I2CWrByte(add); //第一個顯存地址
I2Cask();
I2CWrByte(dat);
I2Cask();
I2CStop();
}
void Init_Tm1650(void)
{
TM1650_Set(0x48,0x21);//初始化為5級灰度，開顯示
}

復制代碼

全部資料51hei下載地址：

GYJ-0094_16路輸入6路輸出繼電器可編程模塊發貨資料.rar (13.08 MB, 下載次數: 26)

帳號		自動登錄	找回密碼
密碼			立即注冊

久久久久久久999_99精品久久精品一区二区爱城_成人欧美一区二区三区在线播放_国产精品日本一区二区不卡视频_国产午夜视频_欧美精品在线观看免费

GYJ-0094_16路輸入6路輸出繼電器可編程模塊單片機源碼與手冊資料
