GYJ-0096_新版兩路遙控（寬電壓工作）使用手冊 【簡要說明】 - 尺寸：72mm X96mm X25mm 長X寬X高
二、 主要芯片：無線遙控 SC2272 315M發射接收 繼電器 三、 工作電壓：輸入直流12V~36V; 四、 特點：
1、兩路輸出單路最大控制切換電流30A。
2、具有輸出指示燈;
4、發射器具有信號發送指示燈。 5、最大切換電壓250V
6、采用螺旋壓接端子
7、抗干擾能力強，穿墻能力強。 8、工作頻率315M
9、接線方便 10、遙控距離，無障礙小于100米，有障礙小于30米（另有遠距離遙控器可選需要加價） 11、工作環境：濕度小于80% ，溫度 -20度至70度 12、使用壽命：大于一百萬次 13、寬電壓工作，供電電壓12V至36V均可使用 14、具有外部觸發功能，可外接開關手動觸發。 15、具有穩壓保護，續流保護，過電動勢保護，抗電磁干擾強。 16、輸出開關量，可控制0~250V的交流電或者直流電。 17、解碼芯片可以自由更換，CS2272-T4 、SC2272-M4 、SC2272-L4 18、背面手動編碼，穩定可靠。 配套遙控器主要參數
1、工作電壓：DC12V
2、工作電流：≤9mA
3、工作頻率：315MHz
4、編碼類型：焊盤
5、發射距離：100米（空闊地）
6、編碼類型：固定碼
7、編碼芯片：PT2264（PT2262、SC2262），廠家每個批次芯片型號不同，三款芯片完全兼容
8、外殼顏色：桃木

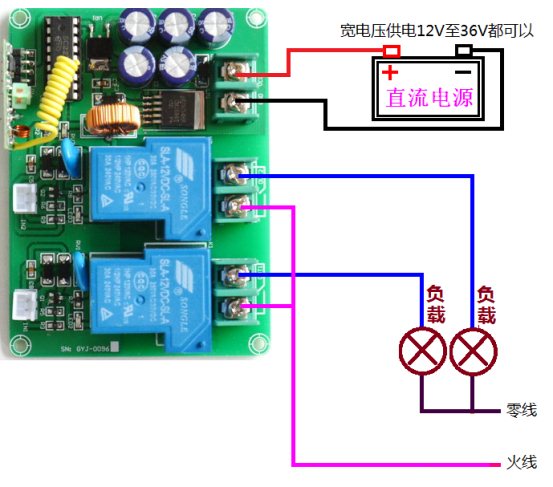

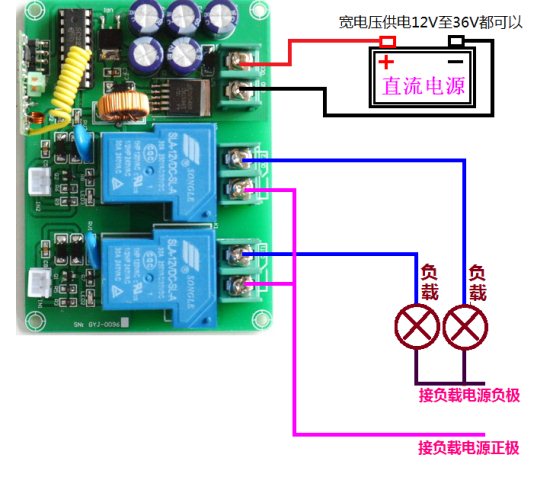

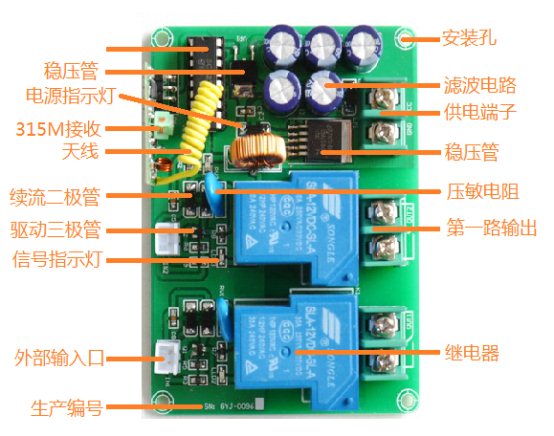

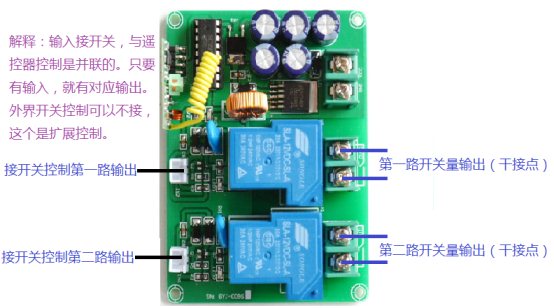

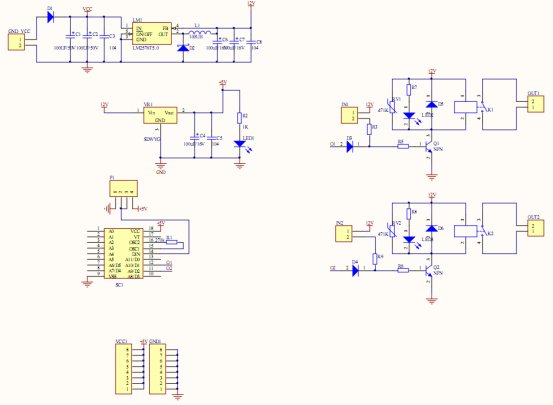

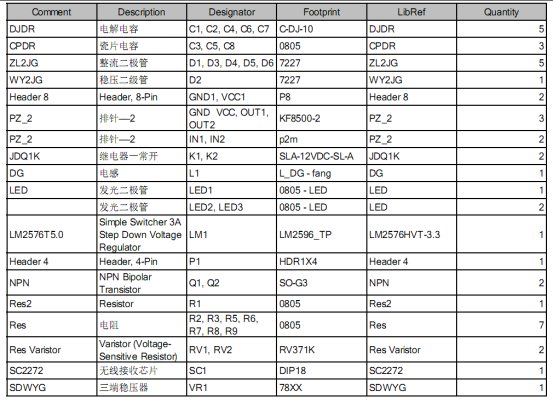

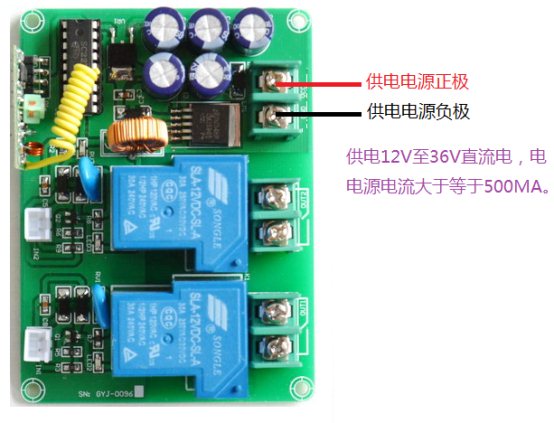

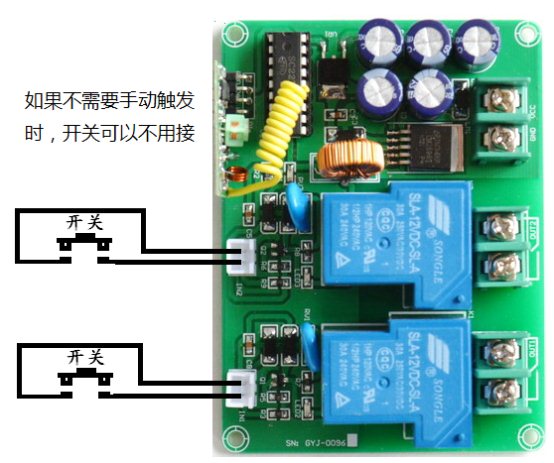

9、振蕩電阻：1.5M 【標注圖片】 【供電接線說明】 【輸入輸出接線圖】 【應用舉例1】遙控控制直流負載接線 【應用舉例2】遙控控制交流負載接線 【應用舉例3】外部擴展功能，板子可以用開關控制繼電器吸合與斷開 【原理圖】 【元件清單】

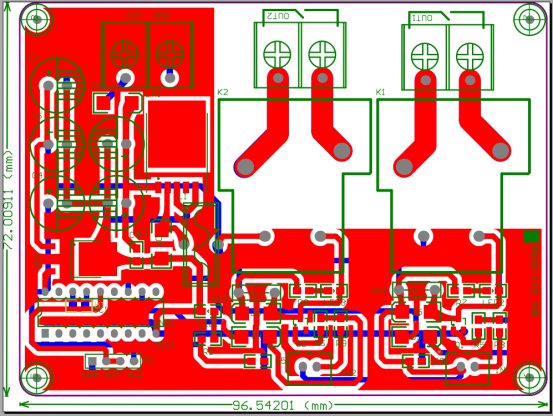

【PCB尺寸圖】
四鍵遙控器和超再生固定碼接收模塊可以組成四路無線發射接收電路，遙控器的四位數據碼對應模塊的四路輸出，可以方便的組成無線遙控發射接收電路，該產品廣泛適用于廣大電子愛好者的家庭、工業遙控類電子產品的設計和開發，可很好的作為單片機的信號輸入源，特別適合大中院校學生電子電路設計、畢業設計中的遙控電路部分，可與單片對接，或加一級放大驅動繼電器或小型直流電機。接收板有自鎖、非鎖、互鎖三種型號。 【選型說明】 非鎖、自鎖、互鎖三種工作方式說明
非鎖型SC2272-M4輸出又稱點動輸出，數據腳輸出的電平是瞬時的而且和發射端是否發射相對應，可以用于類似點動的控制，有遙控信號時數據腳是高電平，遙控信號消失時數據腳立即恢復為低電平，適用于如電動門、電動門鎖、與單片機對接等只需要一個高電平的電路等電路等。 (解釋：通電后，按下某一路遙控按鍵，對應的繼電器立即吸合，如果松開按鍵，繼電器斷開。兩路獨立工作，相互不干擾。) 自鎖型SC2272-T4輸出的數據腳能實現觸發翻轉工作邏輯，數據只要成功接收就能一直保持對應的電平狀態，直到下次遙控數據發生變化時改變。自鎖型四路相互獨立互不影響，可同時遙控四路，如燈具的控制等。 (解釋：通電后，按下某一路遙控按鍵，對應的繼電器立即吸合，如果再按一下同樣的按鍵，繼電器斷開，依次循環。兩路獨立工作，相互不干擾。)
互鎖型SC2272-L4輸出就是任意一路收到信號則該路就能一直保持對應的高電平狀態，接收到任意其它路的數據則恢復到原始狀態，四路互鎖只能有一路接通，實際應用如電風扇檔位開關電路等。

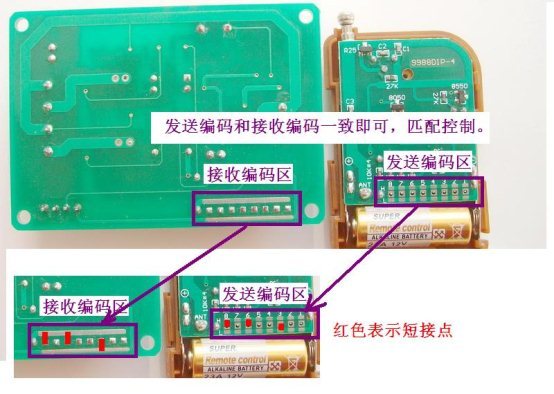

(解釋：通電后，按下某一路遙控按鍵，對應的繼電器立即吸合，其余繼電器不管是吸合狀態還是斷開狀態，均斷開。兩路之間互鎖。也就是，某一時刻，只有一個繼電器保持吸合狀態。) 【編碼說明】

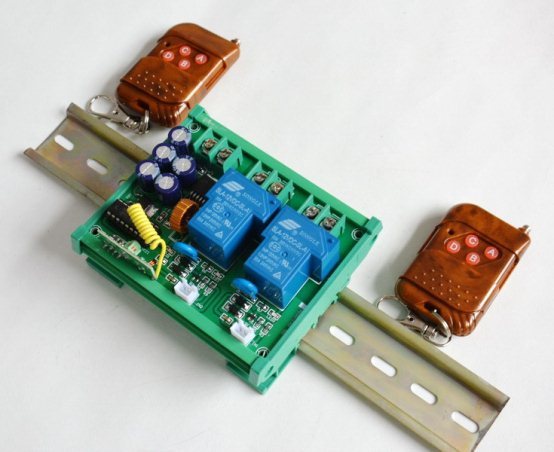

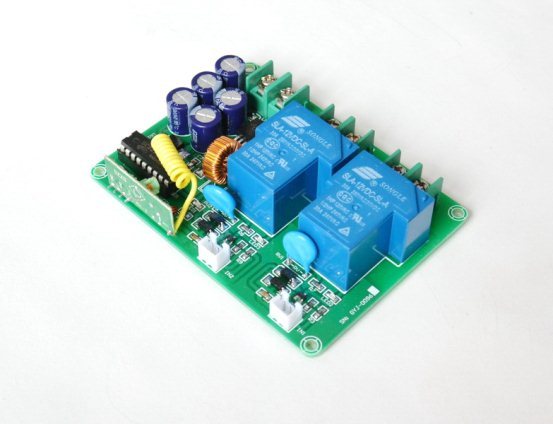

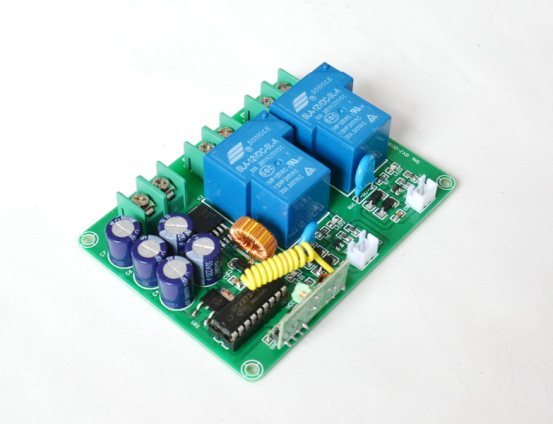

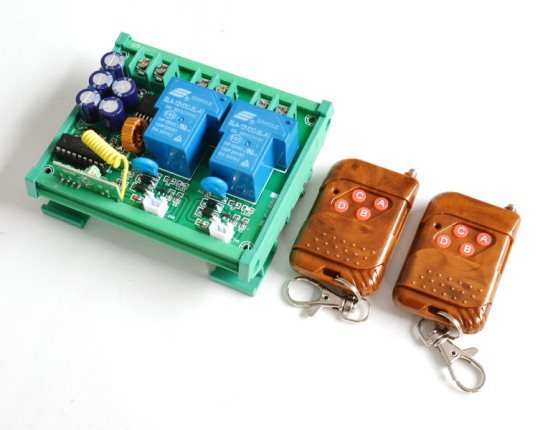

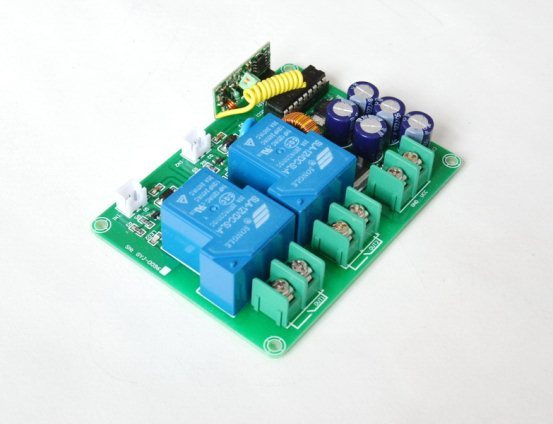

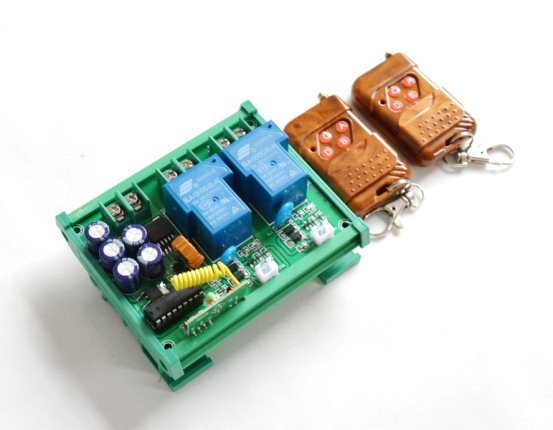

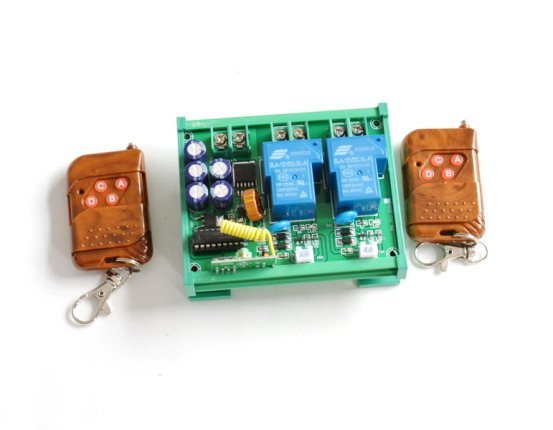

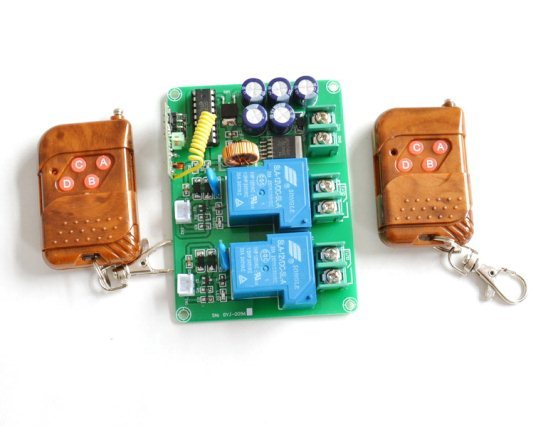

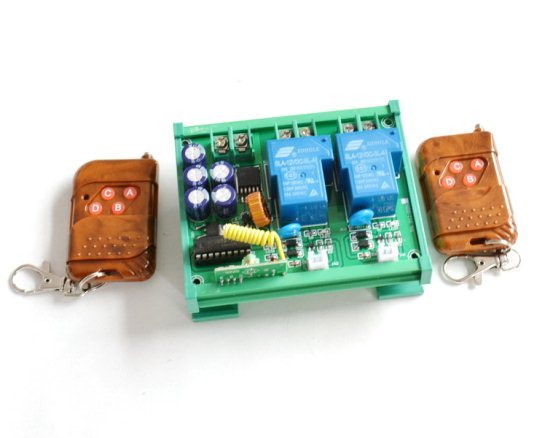

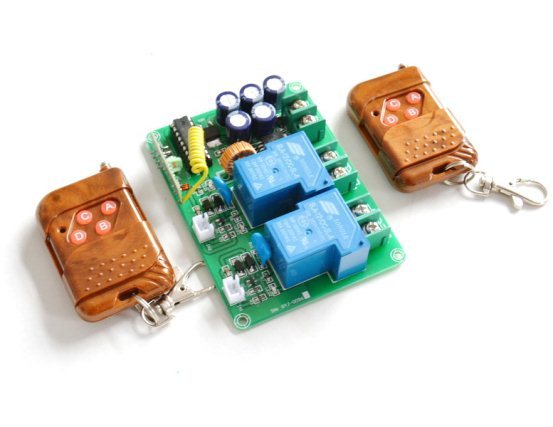

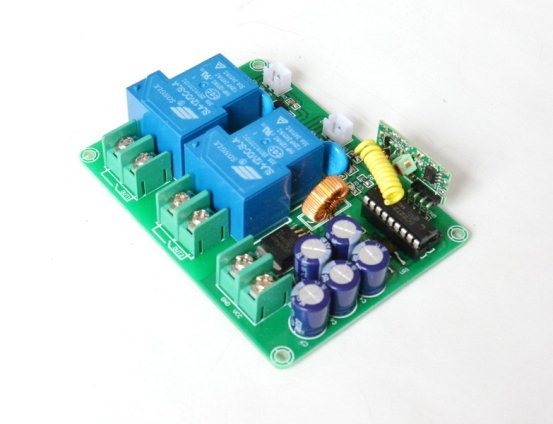

【產品展示】 【加殼產品展示】
|
