51單片機電子密碼鎖設計源碼與圖紙

ID:297332 · 發表于 2018-3-26 16:23

按鍵輸入密碼值可以修改密碼密碼被保存在24CO2中數碼管顯示鍵入的密碼通過LED燈的亮滅表示鎖的開閉
另外限制輸錯的次數 輸錯次數過多則必須通過串口助手解鎖可以直接用在清翔電子的開發板上

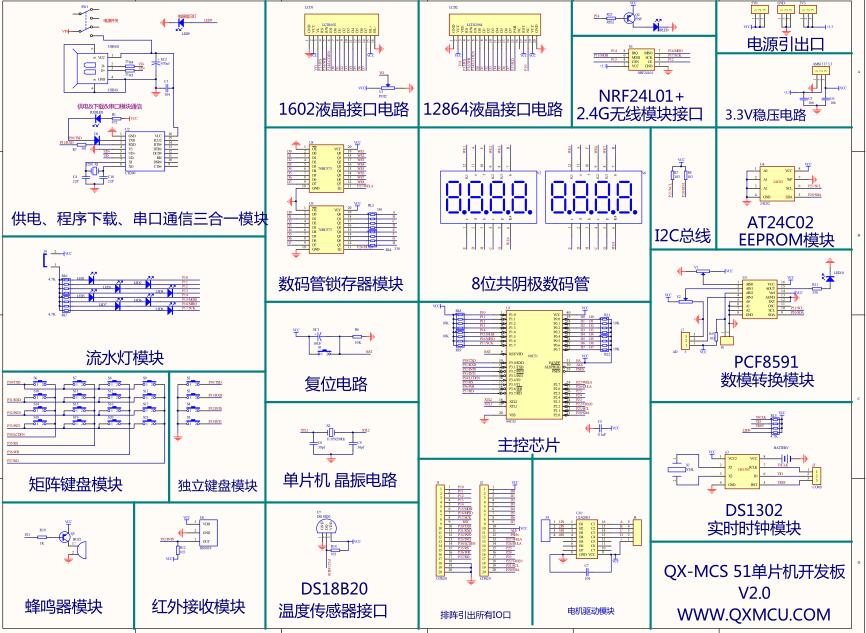

電路原理圖：

單片機源程序如下:

#include "STC12C5A60S2.h"
#include "at24c02.h"
#include "uart.h"
#include "timer.h"
sbit BEEP = P2^2;
char Password[6] = {0,0,0,0,0,0}; //初始化密碼
char input_code[6] = {-1,-1,-1,-1,-1,-1}; //鍵盤鍵入的密碼
char in_count = 0 ,Error = 0; //鍵入次數、輸入密碼錯誤次數累加器
char Key_Value = -1 ; //鍵盤暫存變量
unsigned char Lock_status = 1 ; // 密碼鎖狀態指示，默認處于上鎖狀態
void delay(unsigned int xms)
{
unsigned int i,j;
for(i=xms;i>0;i--)
for(j=110;j>0;j--);
} //內部服務延遲函數
void Beep(unsigned int xms) //蜂鳴器函數
{
BEEP=0 ;
delay(xms);
BEEP=1;
delay(xms);
}
void input_password(void)
{
unsigned char i;
in_count++;
for(i=0;i<5;i++)
{
input_code[i]=input_code[i+1]; //將新鍵碼作為密碼低位放在右位
}
input_code[5]= Key_Value;
disp_num((in_count-1),Key_Value);
if(in_count<6) disp_Flicker(in_count);
}
void check_password(void)
{
unsigned char i;
Beep(100);
Beep(100); //正常開鎖響兩聲
disp_Com();
in_count = 0 ;
for(i=0;i<6;i++)
{
if(input_code[i]!=Password[i])
{
delay(50);
Error++;
SendString("Warning!!\n") ;
write_add(6,Error); //實時寫入當前錯誤次數，保證意外斷電時輸錯次數能被保留
return;
}
}
Lock_status = 0; //解鎖成功的標志
Error = 0;
write_add(6,Error);
SendString("Success!!\n") ;
P1 = 0x00 ;
}
void Modify_password(void)
{
unsigned char i,n;
//Error=0;
for(n = 0 ; n < 6; n++)
{
disp_Flicker(n);
for(i = 0; i < 5 ; i++)
Password[i] = Password[i+1]; //將新鍵碼作為密碼低位放在右位
Password[5] = Key_Value;
disp_num(n,Password[5]);
Beep(100);
}
for(n = 0 ;n < 6 ; n++)
{
write_add(n,Password[n]);
delay(100);
}
SendString("The Password is modified!!\n") ;
//delay(500);
}
void main(void)
{
char ncount;;
init_24c02(); //AT24C02 初始化函數
Timer_Config();
UartInit();
/*——————————————————首次上電燒錄代碼—————————————————————————————————————
for(ncount = 0;ncount < 6 ; ncount++)
{
write_add(ncount,Password[ncount]) ;
}
write_add(6+1,0);//首次燒錄時使用,用于初始化密碼、以及輸入密碼錯誤的次數
————————————————————————————————————————————————————————————————————————*/
for(ncount = 0;ncount < 6; ncount++)
{
Password[ncount] = read_add(ncount);
delay(100);
}
Error = read_add(6+1);
disp_Com();
while(1)
{
if(Error <5)
{
if(Key_Value < 10 && Key_Value >= 0 &&Lock_status && in_count < 6)
{
input_password();
delay(10);
}
if( in_count == 6)
{
check_password();
}
if(Key_Value == 13 && Lock_status == 0 )
{
Lock_status = 1;
P1 = 0xff ;
// SendString("Locked!!\n") ;
}
if(Key_Value == 14 && Lock_status )
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

電子密碼鎖.rar (95.92 KB, 下載次數: 74)

ID:427731 · 發表于 2018-11-25 19:53

很詳細具體

ID:1087301 · 發表于 2023-7-5 10:53

想看具體資料
