單片機8*8LED點陣滾動（左右上下）顯示源碼與相關資料下載

ID:301052 · 發表于 2018-4-2 19:15

LED點陣實驗

實驗現象：

16*16點陣顯示相關程序的功能

實驗步驟：

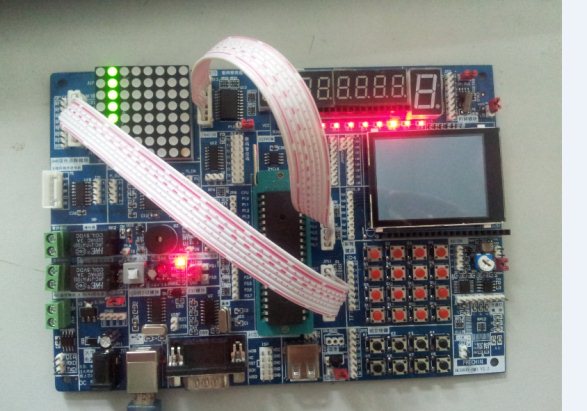

如圖：

注意：滾動（左右上下）這個程序里，綠色和紅色的切換，只要把J11接到J19(綠色)，或者J11接到J20(紅色)。

點陣顯示數字這個程序，綠色是用P1口，紅色是用P2口。注意另一個例程是不一樣的。不清楚的可以看下程序源碼，里面都端口IO的定義。

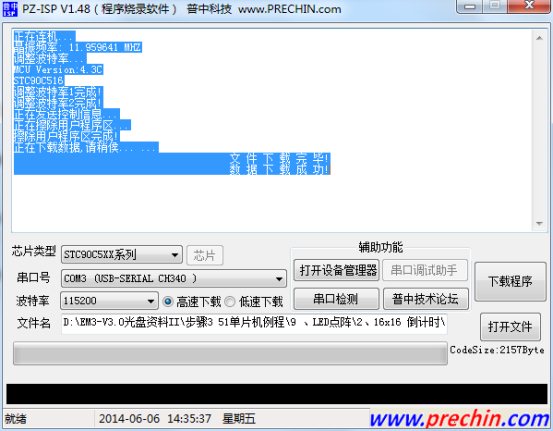

程序下載成功后自動運行

常見問題解決方法：

請您檢查下JP595跳線帽有沒有連接上，將單片機重新安裝下，重啟開發板。

請您將排線重新插拔下，或者換根排線試試。

單片機源程序如下:

/*****************************************************************************************
* *
* LED點陣實驗 (左右上下流動顯示) *
* 說明通過P0 P1和 P2 作為點陣接口 *
*要求學員掌握 LED點陣的工作原理和各點陣腳的定義及接法，具體接線請參考接線說明 *
*我們采用的LED點陣式是低功耗，在做實驗時可以用單片機腳直接驅動 *
******************************************************************************************/
#include <REG51.H>
unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //縱條表
unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; //衡條表
/*************延時函數*********************/
void delay1(void)
{
unsigned char i,j,k;
for(k=10;k>0;k--) //循環時間是 10*20*248次
for(i=20;i>0;i--)
for(j=248;j>0;j--);
}
/*************主函數*****************************/
void main(void)
{
unsigned char i,j;
while(1)
{
for(j=0;j<3;j++) //從左到右3次
{
for(i=0;i<8;i++) //循環8次逐條點亮8個LED點陣燈
{
P2=taba[i];
P0=0xff;
delay1();
}
}
for(j=0;j<3;j++) //從右到左3次
{
for(i=0;i<8;i++) //循環8次逐條點亮8個LED點陣燈
{
P2=taba[7-i];
P0=0xff;
delay1();
}
}
for(j=0;j<3;j++) //從上到下3次
{
for(i=0;i<8;i++) //循環8次逐條點亮8個LED點陣燈
{
P2=0x00;
P0=tabb[7-i];
delay1();
}
}
for(j=0;j<3;j++) //從下到上3次
{
for(i=0;i<8;i++) //循環8次逐條點亮8個LED點陣燈
{
P2=0x00;
P0=tabb[i];
delay1();
}
}
}
}

復制代碼

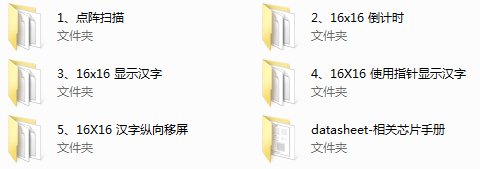

所有資料51hei提供下載:

9、 LED點陣.rar (2.44 MB, 下載次數: 44)
