diy51單片機的時候io口需不需要上拉電阻？

ID:302909 · 發表于 2018-4-7 21:23

買的開發板原理圖上IO口都接了10k電阻，但網上看到說stc89C52內部有上拉電阻了，不需要再外接？

ID:105146 · 發表于 2018-4-7 23:51

只有P0口沒有內部上拉，其他的都有，但是上拉電阻一般要20K以上，而且一致性不好。如果需要拉電流較大就需要在外面再接上拉電阻的。

ID:303429 · 發表于 2018-4-8 06:45

看外部負載情況而定。。

ID:302909 · 發表于 2018-4-8 09:03

wjshw 發表于 2018-4-7 23:51
只有P0口沒有內部上拉，其他的都有，但是上拉電阻一般要20K以上，而且一致性不好。如果需要拉電流較大就需 ...

31腳是內置的47K電阻還是要自己外連，另外是不是要連到power上？

ID:294579 · 發表于 2018-4-8 17:13

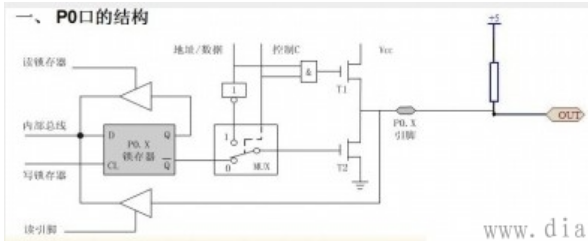

單片機每個IO口的輸入輸出電流有限，超過的話容易燒壞芯片。加上上拉電阻，起到限制電流、穩定IO口高地位狀態的作用，一般51/52內部的P1、P2、P3三組IO口集成了內部上拉電阻，如果P0需要使用要用作I\O口，就必須接上拉電阻（在訪問外部存儲器時，P0口作為地址/數據復用口使用，不外接上拉電阻）P0口內部結構、外接上拉電阻圖如下
