51單片機紅外計數器電路原理圖+PCB+源程序等資料分享

ID:305319 · 發表于 2018-4-10 17:48

基于51單片機制作的紅外計數器全套資料分享給大家包含電路原理圖+PCB 源程序等資料

制作出來實物圖如下：

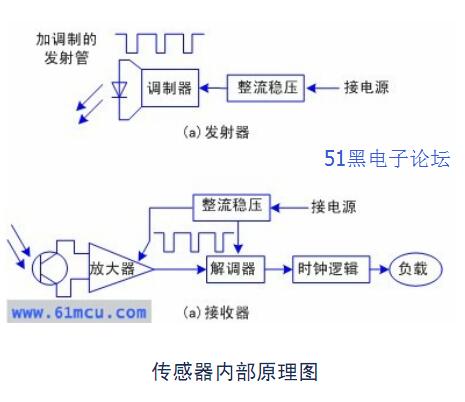

E18-D80NK-N是E18-D80NK的升級版。改動部分主要是內部電路板和外部連線。傳感器外部接線，在末端增加了杜邦頭，方便用戶使用。 E18-D80NK-N這是一種集發射與接收于一體的光電傳感器，發射光經過調制后發出，接收頭對反射光進行解調輸出。有效的避免了可見光的干擾。透鏡的使用，也使得這款傳感器最遠可以檢測80厘米距離的問題（由于紅外光的特性，不同顏色的物體，能探測的最大距離也有不同；白色物體最遠，黑色物體最近）。
檢測障礙物的距離可以根據要求通過尾部的電位器旋鈕進行調節。該傳感器具有探測距離遠、受可見光干擾小、價格便宜、易于裝配、使用方便等特點，可以廣泛應用于機器人避障、流水線計件等眾多場合。

紅外計數器電路原理圖如下：

DXP格式用          Altium designer Summer 軟件打開
protel99格式用    protel99SE 軟件打開
PDF格式用          PDF 軟件打開
Word格式用          Word 或用WPS 軟件打開
4種格式的原理圖都內容是一樣的  只是打開方式不同

  請注意，原理圖上有些接線的地方是用網絡標號連接的，意思就是名字相同的兩個點就是連接在一起的相當導線的作用，圖上所有的VCC要接在一起，所有的GND要接在一起。

請看原理圖焊接，不要看仿真圖焊接。

wrod格式里面的原理圖是復制出來的，有一點點變行變形，麻煩大家注意一下，盡量看其他三種格式的圖焊接，

如果論文里面的原理圖和原理圖文件夾內的圖不一樣的話，請大家以原理圖文件夾內的為準，原理圖文件夾的圖是和實物配套的，可以自己截圖或復制，然后粘貼到論文里面去。

51單片機紅外計數器元件清單：

開題報告：
一、選題的依據與意義
1.在電子技術飛速發展的今天，電子產品的人性化、智能化和自動化的發展已經越來越成熟了，其發展的前景不可估量。工業生產中常常需要自動統計產品的數量，計數器在這里發揮了的他的重要作用。基于單片機的光電計數器采用由單片機控制及光電傳感器原理實現對物件的數目統計。光電式傳感器是將光電信號轉化為電信號的一種傳感器，它的理論基礎是光電效應。
2.通過對光電計數器實物的設計和制作，全面提高自身的素質。在此設計過程中還要充分發揮自己的邏輯思維能力，自己的動手能力和遇到問題的解決能力。在設計過程中將會用到多門學科的理論知識，涉及到模擬電子技術知識、數字電子技術知識、廣電傳感技術知識、單片機技術及C語言編程知識和Protel繪圖知識等，是對我們以前所學知識的一個全面的復習和鞏固，更重要的是培養了自我分析問題和處理問題的能力。計數器在人們日常生活中也是非常普遍應用的，隨著智能化、自動化的不斷普及，人們急需一種自動計數的裝置，因此研究這一課題還是有著非常現實的意義。

隨著科學技術的發展，如今的產品自動計數器很多都是采用非接觸式的計數觸發方式，早已開發出了多種型號的專用檢測芯片，而利用51系列單片機為控制單元、輔以多種外圍硬件搭配而成的計數裝置已成為現在自動計數器應用領域的潮流。而如何提高的計數器的實時性、抗干擾性、穩定性是現在國內外計數器生產廠家研究的主要課題。

如果沒有裝KEIL軟件
找到 .c .h結尾的文件即為程序。打開方式選擇記事本打開

或者到開發資料里安裝KEIL軟件

單片機源程序如下:

#include <reg52.h> //調用單片機頭文件
#define uchar unsigned char //無符號字符型宏定義變量范圍0~255
#define uint unsigned int //無符號整型宏定義變量范圍0~65535
#include <intrins.h>
bit flag_500ms;
sbit beep = P1^4; //蜂鳴器IO口定義
sbit hw_jin = P2^0; //紅外傳感器IO口定義
sbit hw_chu = P2^1; //紅外傳感器IO口定義
uchar a_a;
uchar menu_1; //設置參數用
uint num; //計的數
uint jin,chu;
uchar set_num = 80; // 設置倒計時數的啟始值
/***********************1ms延時函數*****************************/
void delay_1ms(uint q)
{
uint i,j;
for(i=0;i<q;i++)
for(j=0;j<120;j++);
}
/*************定時器0初始化程序***************/
void time_init()
{
EA = 1; //開總中斷
TMOD = 0X01; //定時器0、工作方式1
ET0 = 1; //開定時器0中斷
TR0 = 1; //允許定時器0定時
}
sbit rs=P1^0; //寄存器選擇信號 H:數據寄存器 L:指令寄存器
sbit rw=P1^1; //寄存器選擇信號 H:數據寄存器 L:指令寄存器
sbit e =P1^2; //片選信號下降沿觸發
/********************************************************************
* 名稱 : delay_uint()
* 功能 : 小延時。
* 輸入 : 無
* 輸出 : 無
***********************************************************************/
void delay_uint(uint q)
{
while(q--);
}
/********************************************************************
* 名稱 : write_com(uchar com)
* 功能 : 1602命令函數
* 輸入 : 輸入的命令值
* 輸出 : 無
***********************************************************************/
void write_com(uchar com)
{
e=0;
rs=0;
rw=0;
P0=com;
delay_uint(25);
e=1;
delay_uint(100);
e=0;
}
/********************************************************************
* 名稱 : write_data(uchar dat)
* 功能 : 1602寫數據函數
* 輸入 : 需要寫入1602的數據
* 輸出 : 無
***********************************************************************/
void write_data(uchar dat)
{
e=0;
rs=1;
rw=0;
P0=dat;
delay_uint(25);
e=1;
delay_uint(100);
e=0;
}
/***********************lcd1602上顯示兩位十進制數************************/
void write_sfm4(uchar hang,uchar add,uint date)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
write_data(0x30+date/1000%10);
write_data(0x30+date/100%10);
write_data(0x30+date/10%10);
write_data(0x30+date%10);
}
/***********************lcd1602上顯示這字符函數************************/
void write_string(uchar hang,uchar add,uchar *p)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
while(1)
{
if(*p == '\0') break;
write_data(*p);
p++;
}
}
/***********************lcd1602初始化設置************************/
void init_1602() //lcd1602初始化
{
write_com(0x38);
write_com(0x0c);
write_com(0x06);
delay_uint(1000);
write_string(1,0," Z:0000 ");
write_string(2,0," J:0000 C:0000 ");
write_sfm4(2,1,jin); //顯示人數
write_sfm4(1,6,num); //顯示人數
write_sfm4(2,11,chu); //顯示人數
}
/********************獨立按鍵程序*****************/
uchar key_can; //按鍵值
void key() //獨立按鍵程序
{
static uchar key_new;
key_can = 20; //按鍵值還原
P3 |= 0xf0;
if((P3 & 0xf0) != 0xf0) //按鍵按下
{
delay_1ms(1); //按鍵消抖動
if(((P3 & 0xf0) != 0xf0) && (key_new == 1))
{ //確認是按鍵按下
key_new = 0;
switch(P3 & 0xf0)
{
case 0xd0: key_can = 1; break; //得到k1鍵值
case 0xb0: key_can = 2; break; //得到K2鍵值
case 0x70: key_can = 3; break; //得到k3鍵值
}
}
}
else
key_new = 1;
}
/****************按鍵處理數碼管顯示函數***************/
void key_with()
{
if(key_can == 1) //設置鍵
{
menu_1 ++;
if(menu_1 >= 2)
{
menu_1 = 0;
init_1602(); //lcd1602初始化
}
if(menu_1 == 1) //初始化顯示
{
write_string(1,0," SET Z Alarm ");
write_string(2,0," ");
write_sfm4(2,6,set_num); //顯示人數
}
}
if(menu_1 == 0) //倒計時器按鍵操作開始暫停
{
if(key_can == 2) //清零
{
num = 0;
jin = 0;
chu = 0;
write_sfm4(2,3,jin); //顯示人數
write_sfm4(1,7,num); //顯示人數
write_sfm4(2,11,chu); //顯示人數
}
}
if(menu_1 == 1) //設置倒計時器開始數
{
if(key_can == 2)
{
set_num ++ ; // 設置數加
if(set_num > 9999)
set_num = 9999; //最大加到99
}
if(key_can == 3)
{
set_num -- ; // 設置數減
if(set_num <= 1)
set_num = 1; //最大減到1
}
write_sfm4(2,6,set_num); //顯示人數
write_com(0x80+0x40+6); //將光標移動到秒個位
write_com(0x0f); //顯示光標并且閃爍
}
beep = 0; //打開蜂鳴器
delay_1ms(50);
beep = 1; //關閉蜂鳴器
}
/******************紅外計數**********************/
void hw_jin_dis() //紅外計數
{
if(hw_jin == 0) //計數
{
delay_1ms(1); //消抖動
if(hw_jin == 0)
{ //確認
jin ++;
if(jin >= 9999)
jin = 9999;
num = jin - chu; //計算總人數
if(menu_1 == 0)
{
write_sfm4(2,3,jin); //顯示人數
write_sfm4(1,7,num); //顯示人數
}
}
}
}
/******************紅外計數**********************/
void hw_chu_dis() //紅外計數
{
if(hw_chu == 0) //計數
{
delay_1ms(1); //消抖動
if(hw_chu == 0)
{ //確認
if(jin > chu)
chu ++;
if(chu >= 9999)
chu = 9999;
num = jin - chu; //計算總人數
if(menu_1 == 0)
{
write_sfm4(2,11,chu); //顯示人數
write_sfm4(1,7,num); //顯示人數
}
}
}
}
/******************主程序**********************/
void main()
{
beep = 0; //開機蜂鳴器叫一聲
delay_1ms(100);
P0 = P1 = P2 = P3 = 0xff; //初始化IO口
time_init();
init_1602(); //lcd1602初始化
while(1)
{
key(); //按鍵掃描函數
if(key_can < 10)
{
key_with(); //按鍵執行函數
}
hw_jin_dis(); //紅外計數
hw_chu_dis(); //紅外計數
if(menu_1 == 0) //掃描顯示倒計時數
{
if(flag_500ms == 1)
{
flag_500ms = 0;
if(num >= set_num)
beep = ~beep; //報警
else
{
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

紅外計數器 1602.rar (9.83 MB, 下載次數: 838)
