51單片機控制異步電機正反轉和暫停源碼與proteus仿真

[復制鏈接]
ID:305483 發表于 2018-4-10 21:45 | 顯示全部樓層 |閱讀模式
這是一個用51單片機控制異步電機正反轉的，包括proteus仿真圖和keil代碼，只需要proteus就可以打開，里面包含了.hex文件

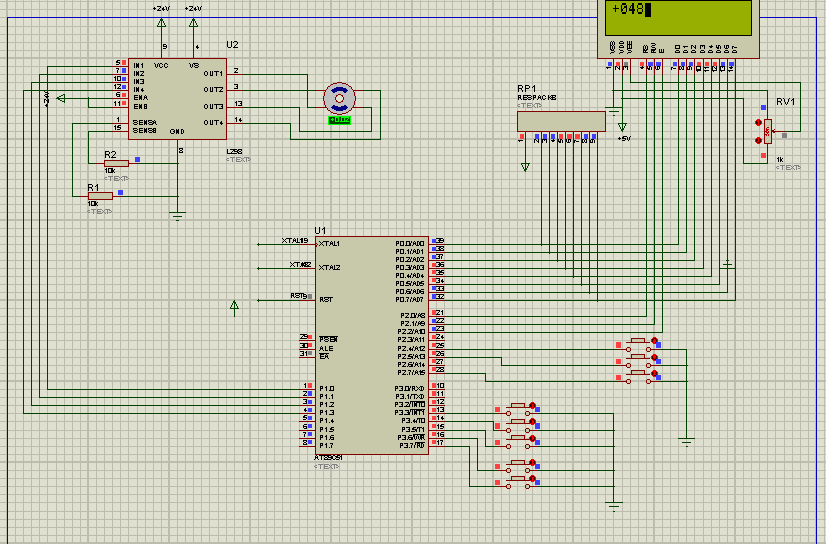

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
QQ圖片20180410213736.png 0.png

單片機控制異步電機源碼：
  1. #include<reg51.h>
  2. #include<intrins.h>
  3. sbit RS = P2^0;
  4. sbit RW = P2^1;
  5. sbit E  = P2^2;
  6. sbit BF = P0^7;
  7. sbit K1 = P2^4; //順轉
  8. sbit K2 = P2^5; //反轉
  9. sbit K4 = P2^7; //停止 //步進電機八拍編碼向量；
  10. sbit K5 = P3^6;
  11. sbit K6 = P3^7;
  12. unsigned  char code  bianma[4]={0x01,0x02,0x04,0x08};  //0~9字符編碼向量；
  13. unsigned char code  word[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39};  //延時1毫秒
  14. void delay(unsigned int t)
  15. {
  16. unsigned int k;
  17. while(t--)
  18. {
  19.   for(k=0; k<125; k++)
  20.   {}
  21. }
  22. }
  23. bit BusyTest(void)
  24. {
  25. bit result;
  26. RS=0;       //根據規定，RS為低電平，RW為高電平時，可以 讀狀態
  27. RW=1;
  28. E=1;        //E=1，才允許讀寫
  29. _nop_();   //空操作
  30. _nop_();
  31. _nop_();
  32. _nop_();   //空操作四個機器周期，給硬件反應時間
  33. result=BF;  //將忙碌標志電平賦給result
  34. E=0;
  35. return result;
  36. }
  37. void Write_com (unsigned char dictate)
  38. {
  39. while(BusyTest()==1); //如果忙就等待
  40. RS=0;
  41. RW=0;
  42. E=0;                   //E置低電平(寫指令時，就是讓E從0到1發生正跳變，所以應先置"0"
  43. _nop_();
  44. _nop_();             //空操作兩個機器周期，給硬件反應時間
  45. P0=dictate;            //將數據送入P0口，即寫入指令或地址
  46. _nop_();
  47. _nop_();
  48. _nop_();
  49. _nop_();               //空操作四個機器周期，給硬件反應時間
  50. E=1;                   //E置高電平
  51. _nop_();
  52. _nop_();
  53. _nop_();
  54. _nop_();               //空操作四個機器周期，給硬件反應時間
  55. E=0;                  //當E由高電平跳變成低電平時，液晶模 塊開始執行命令
  56. }
  57. void WriteAddress(unsigned char x)
  58. {
  59. Write_com(x|0x80);
  60. }
  61. void WriteData(unsigned char y)
  62. {
  63. while(BusyTest()==1);
  64. RS=1;           //RS為高電平，RW為低電平時，可以寫入數據
  65. RW=0;
  66. E=0;            //E置低電平(寫指令時，就是讓E從0到1發生正跳變，所以應先置"0"
  67. P0=y;           //將數據送入P0口，即將數據寫入液晶模塊
  68. _nop_();
  69. _nop_();
  70. _nop_();
  71. _nop_();                  //空操作四個機器周期，給硬件反應時間
  72. E=1;          //E置高電平
  73. _nop_();
  74. _nop_();
  75. _nop_();
  76. _nop_();        //空操作四個機器周期，給硬件反應時間
  77. E=0;            //當E由高電平跳變成低電平時，液晶模塊開始 執行命令
  78. }
  79. void LcdInt(void)
  80. {
  81. delay(15);             //延時15ms，首次寫指令時應給LCD一 段較長的反應時間
  82. Write_com(0x38);  //顯示模式設置：16×2顯示，5×7點陣，8位 數據接口
  83. delay(5);   //延時5ms
  84. Write_com(0x38);
  85. delay(5);
  86. Write_com(0x38); //3次寫 設置模式
  87. delay(5);
  88. Write_com(0x0F);  //顯示模式設置：顯示開，有光標，光標閃爍
  89. delay(5);
  90. Write_com(0x06);  //顯示模式設置：光標右移，字符不移
  91. delay(5);
  92. Write_com(0x01);  //清屏幕指令，將以前的顯示內容清除
  93. delay(5);
  94. }
  95. main()
  96. {
  97. unsigned int p=0;
  98. long int r=0;
  99. int D1,D2,D3,flag;
  100. int delay_time;
  101. LcdInt();                            //LCD1602初始化
  102. P1 = 0xf9;
  103. delay(15);
  104. while(1)
  105. {
  106.   delay_time=300;
  107.   if(K1==0)
  108.   {
  109.    for(;1;)
  110.    {
  111.     p=(p+1)%4;       //電機正轉
  112.     P1=bianma[p];
  113.     r=r+3;
  114.         if(r>0)
  115.          flag=0;
  116.         else
  117.          flag=1;
  118.         D3=(r%360-flag*360)/100;
  119.         D2=((r%360-flag*360)/10)%10;
  120.         D1=(r%360-flag*360)%10;
  121.         WriteAddress(0x00);
  122.         WriteData(0x2b+flag*2);
  123.         WriteData(word[D3]);
  124.         WriteData(word[D2]);
  125.         WriteData(word[D1]);
  126.         if(K2==0||K4==0)
  127.         {break;}    //退出此循環程序
  128.         delay(delay_time);
  129.         if(K5==0)
  130.         {
  131.          if(delay_time<500)
  132.           delay_time+=50;
  133.          else
  134.           delay_time=500;
  135.          }
  136.         if(K6==0)
  137.         {
  138.          if(delay_time>100)
  139.           delay_time-=50;
  140.          else
  141.           delay_time=100;
  142.          }
  143.    }
  144.   }
  145.   else if(K2==0)
  146.   {
  147.    for(;1;)
  148.    {
  149.     p=(p+7)%4;       //電機反轉
  150.     P1=bianma[p];
  151.         r=r-3;
  152.         if(r>0)
  153.          flag=0;
  154.         else
  155.          flag=1;
  156.         D3=(r%360-flag*360)/100;
  157.         D2=((r%360-flag*360)/10)%10;
  158.         D1=(r%360-flag*360)%10;
  159.         WriteAddress(0x00);
  160.         WriteData(0x2b+flag*2);
  161.         WriteData(word[D3]);
  162.         WriteData(word[D2]);
  163.         WriteData(word[D1]);
  164.         delay(1);
  165.         if(K1==0||K4==0)
  166.         {break;}    //退出此循環程序
  167.         delay(delay_time);
  168.         if(K5==0)
  169.         {
  170.          if(delay_time<500)

  172. …………
  173. …………
  174. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

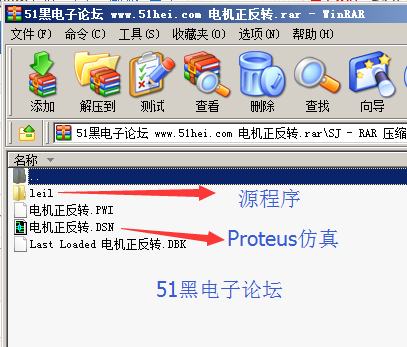

全部資料51hei下載地址：
電機正反轉.rar (67.25 KB, 下載次數: 96)




評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:1009577 發表于 2022-3-16 15:59 | 顯示全部樓層
四線雙極步進電機是異步電動機嗎
回復

使用道具 舉報
