AD9914芯片詳細講解
3.5 GSPS直接數字頻率合成器，內置12位數模轉換器AD9914是一款帶12位DAC的直接數字頻率合成器(DDS)。該器件采用先進的DDS技術，連同高速、高性能數模轉換器，構成數字可編程的完整高頻合成器，能夠產生高達1.4 GHz的頻率捷變模擬輸出正弦波。AD9914具有快速跳頻和精密調諧分辨率(64位采用可編程模數模式)。這款器件還實現了快速相位與幅度跳躍功能。頻率調諧和控制字通過串行或并行I/O端口載入AD9914。它還支持在用戶定義線
性掃描模式下工作，可產生頻率、相位或幅度的線性掃描波形。AD9914包含一個高速32位并行數據輸入端口，可支持極性調制方案的高數據率以及相位、頻率和幅度調諧字的快速編程。
AD9914可在擴展的工業溫度范圍內工作(請參考“絕對最大額定值”部分)。
3.5 GSPS內部時鐘速度
集成12位DAC
頻率調諧分辨率：190 pHz
16位相位調諧分辨率
12位幅度調整
可編程模數
自動線性和非線性頻率掃描能力
32位并行數據路徑接口
8種頻率/相位配置
相位噪聲：−128 dBc/Hz(1396 MHz時偏移頻率為1kHz)
寬帶SFDR < −50 dBc
串行或并行I/O控制
1.8 V/3.3 V電源供電
軟件/硬件控制的斷電功能
88引腳LFCSP封裝
PLL REF CLK乘法器
相位調制功能
幅度調制功能
應用
LO捷變頻率合成
可編程時鐘發生器
雷達和掃描系統的FM線性調頻源
測試與測量設備
聲光設備驅動器
極化調制器
快速跳頻

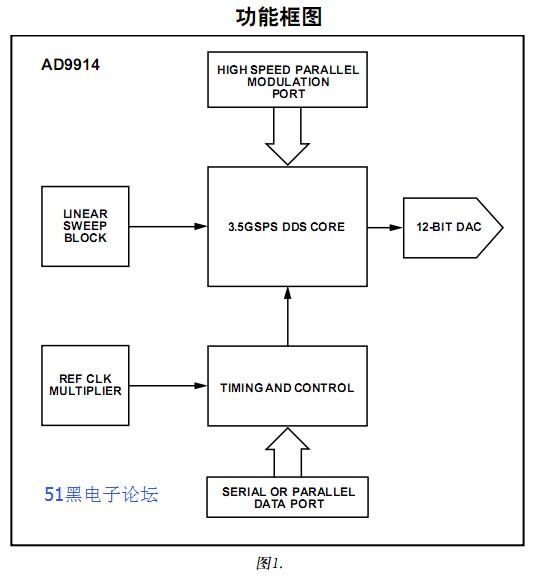

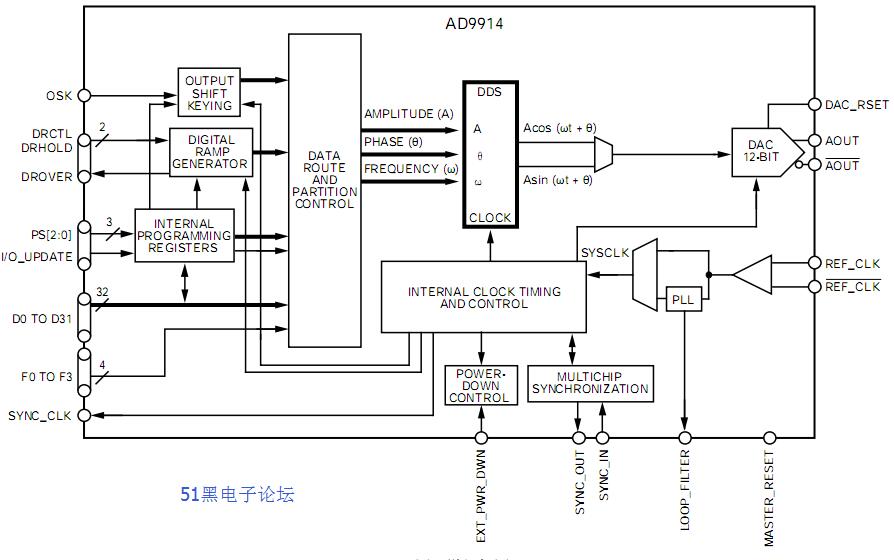

內部結構圖：

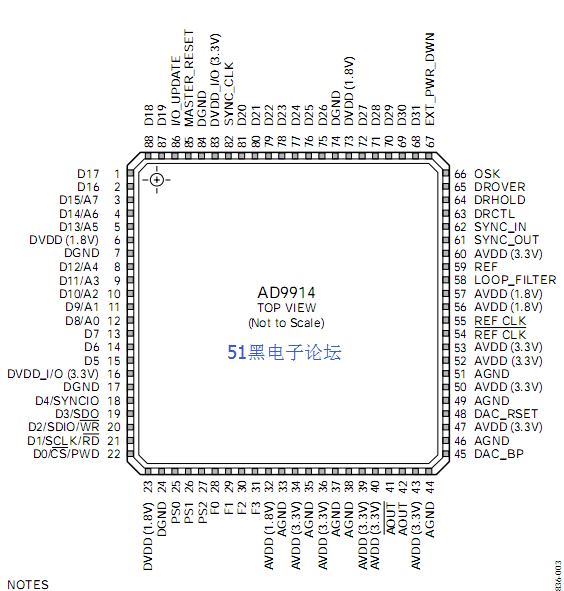

AD9914引腳圖：

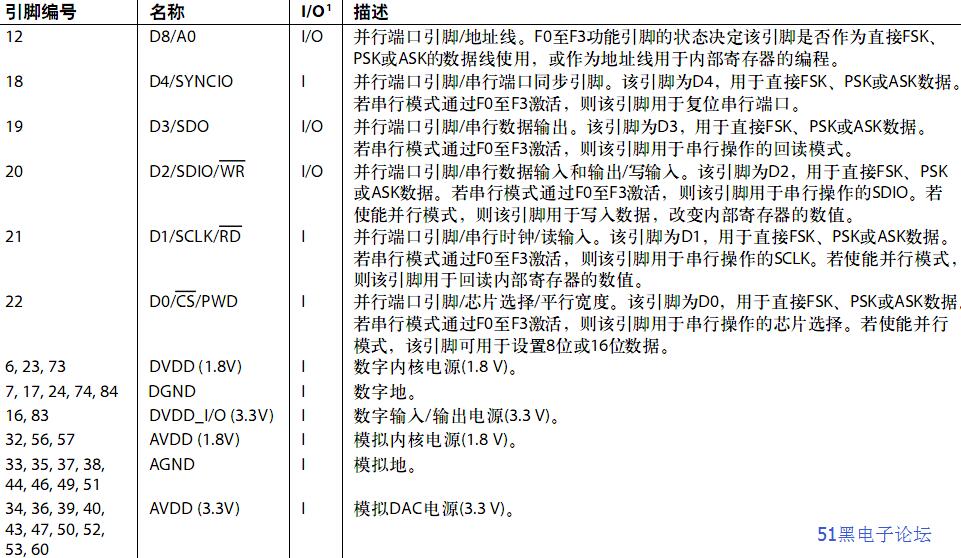

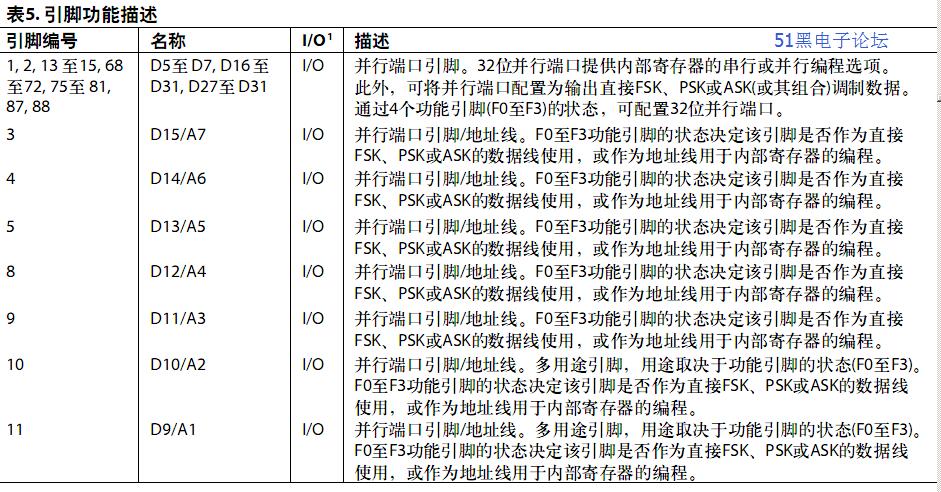

AD9914管腳功能定義：
