傳統的8051單片機學習板不具有仿真功能，傳統的8051單片機學習板可仿真需要借助轉換板，轉換板的實物圖如下圖所示，轉換后的引腳排布與傳統8051的腳位基本一致, 從而可以實現標準8051學習板的仿真功能。
該轉換板可進行IAP15F2K61S2/STC15F2K60S2轉STC89C52RC/STC89C58RD+系列仿真用、IAP15F2K61S2/STC15F2K60S2轉STC90C52RC/STC90C58RD+系列仿真用、IAP15F2K61S2/STC15F2K60S2轉STC10F08XE/STC11F60XE系列仿真用、及IAP15F2K61S2/STC15F2K60S2轉STC12C5A60S2系列仿真用。
目前，我只是小批量生產此轉換板，供客戶快速驗證用，如需要我們提供樣板
轉換板+主控芯片（IAP15F2K61S2/STC15F2K60S2）：6元人民幣。若用戶自己批量生產此板，成本價可控制在0.40元以下。新產品開發請直接使用STC15F2K60S2/IAP15F2K61S2系列來開發
STC MCU L
注意：
由于內置高精準R/C時鐘(5MHz ~ 40MHz可設)，因此不需要外部晶振；
XTAL1和XTAL2是空的
WR和RD 是( WR/P4.2和RD/P4.4)，而不是傳統的(WR/P3.6和RD/P3.7)

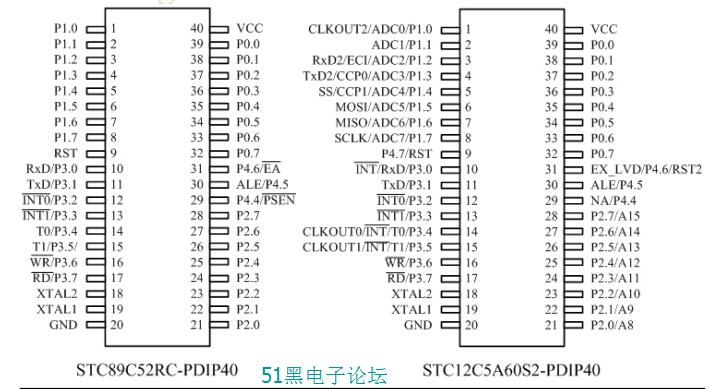

下面為STC89C52RC和STC12C5A60S2的腳位分布圖
完整的pdf格式文檔51黑下載地址：
轉換板1359_1360.pdf
