通過邏輯分析儀解決一起STC與AT的問題

[復制鏈接]
跳轉到指定樓層
樓主

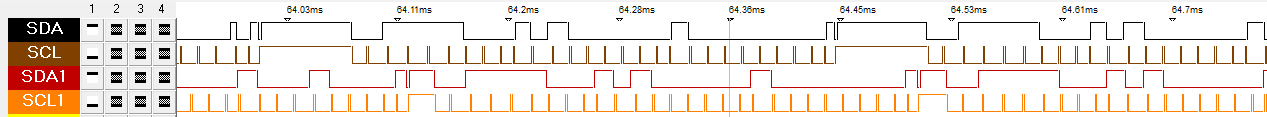

今天將同一IIC程序分別下載到STC89C52與AT89S52中，下載完后，發現STC能運行，AT卻運行不了。通過邏輯分析儀分析如上圖。發現AT SDA1與SCL1沒波形產生，而STC SDA與SCL有波形輸出。后查度娘，原來AT EA腳需要加上高電平。AT EA腳接上高電平后再用邏輯分析儀分析，波形出來了，程序也運行了。特將此分享給大家，避免大家少走彎路。
