蘇州市職業大學 課程設計說明書
名稱 單片機控制系統設計 學院(部)機電工程學院 班 級13機電一體化4 姓 名郭* 學院(部)負責人 陳 潔 系 主 任陸* 指導教師鐘*
課程名稱： 單片機控制系統設計 學院(部)： 機電工程系 班 級：13機電一體化4 指導教師： 鐘 鳴 學院(部)負責人： 陳 潔
一、課程設計課題 秒表的設計與仿真
| 二、課程設計要求
- 掌握單片機最小系統；
- 掌握單片機控制系統的設計方法；
- 學會使用Proteus軟件；
- 學會使用匯編語言或C語言編制單片機程序；
- 掌握各類元件（如步進電機、液晶顯示器、數碼管顯示器、溫度傳感器、鍵盤等）的單片機控制方法；
- 學會使用Keil軟件或WAVE軟件調試程序；
- 學會使用Proteus仿真單片機系統；
- 能熟練使用XL600型單片機實驗板，并對設計電路實現硬件電路驗證（部分）。
| 三、課程設計工作量 1、課程設計任務布置, 查找整理資料（0.5天）； 2、硬件電路設計（1天） 3、軟件設計（1.5天） 4、電路仿真、驗證（0.5天） 5、說明書編制（1天） 6、說明書提交、答辯（0.5天）。 | 四、課程設計說明書內容（有指導書的可省略） 1、系統概述 1.1 系統功能描述 1.2系統設計框圖 2、系統硬件設計 2.1元器件清單 2.2原理圖設計 3、系統軟件設計 3.1系統程序流程圖 3.2系統程序清單 4 系統仿真 4.1系統仿真過程 4.2系統仿真分析 5 實訓小結
|
目錄
1系統概述 1.1 系統功能描述 1.2 系統設計框圖 2 系統硬件設計 2.1 元器件清單 2.2 原理圖設計 3系統軟件設計 3.1 系統程序流程圖 3.2 系統程序清單 4系統仿真 4.1 系統仿真過程 4.2 系統仿真分析 5 實訓小結
1系統概述
1.1 系統功能描述本課題是要完成秒表系統的設計與仿真。 1)系統一上電，兩位顯示器顯示“00”； 2)當按下按鍵（開始/停止鍵）時，蜂鳴器響一聲、顯示燈（綠燈）亮與此同時開始計時，顯示器顯示秒數；再次按下按鍵（開始/停止鍵）時，蜂鳴器響一聲、顯示燈（綠燈）滅，同時停止計時，顯示器顯示計時時間； 3）當再按下按鍵（開始/停止鍵）時，顯示燈（綠燈）亮，兩位顯示器顯示“00”。 1.2 系統設計框圖

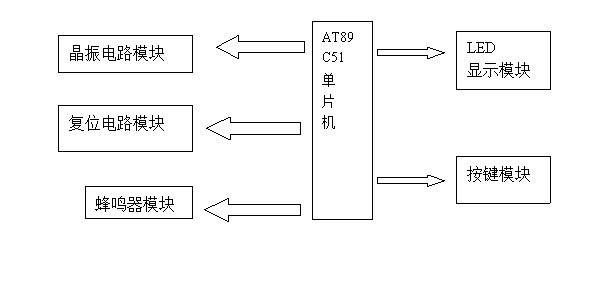

圖1-1 系統設計框圖
2 系統硬件設計2.1 元器件清單
2.2 原理圖設計根據系統功能描述，我選擇了AT89C51單片機、2位數碼管（共陰）、三極管、蜂鳴器、按鍵等元件，考慮到晶振電路和復位電路，我選了電容、電阻等元件。

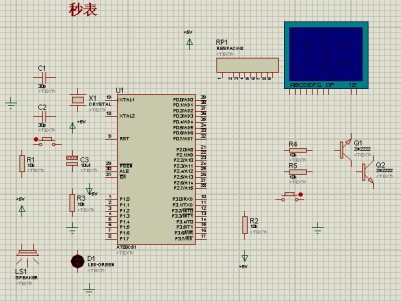

圖2-1 PROTEUS中的系統元器件選擇
根據P0口專用于分時傳送低八位地址信號和8位數據信號的特性，所以P0做輸出端口時要加上拉電阻；將P3.0作為輸入端口，所以這時先要將口線置為高電平“1”；為了系統安全加了晶振電路和復位電路。

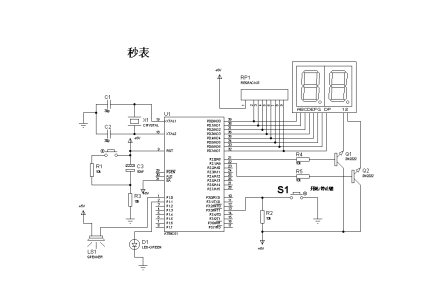

圖2-2 系統原理圖 3系統軟件設計3.1 系統程序流程圖在編程時，先將大的框架編程，分模塊編程，在此次編程中我的程序分為：主程序初始化、中斷服務子程序部分、按鍵控制部分、顯示器顯示部分、蜂鳴器和燈部分、中斷服務子程序部分、程序結束部分等。然后我再將它們串聯起立，進行程序細化，將細化后的相似代碼和重復代碼合并，完成我的整個系統編程。

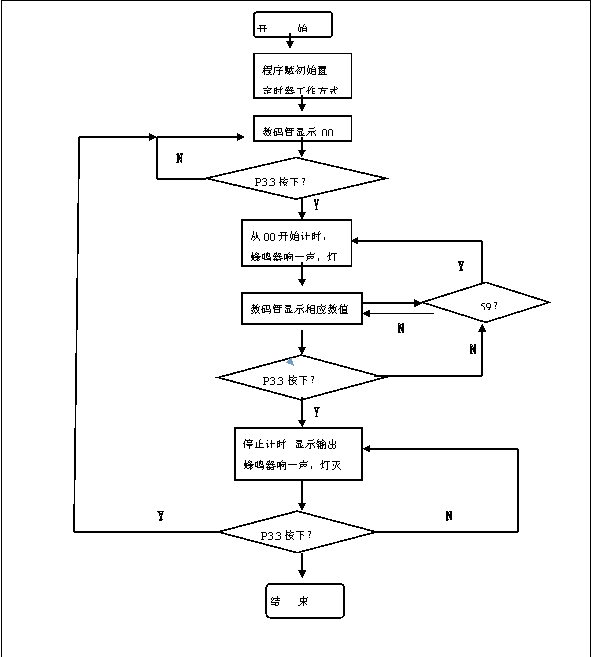

圖3-1 系統主程序流程圖 中斷服務子程序 該段程序?qū)崿F(xiàn)按鍵去抖動識別按鍵是否按下，按下按鍵數值開始加一，從而控制數值的顯示。  圖3-2 系統中斷服務子程序流程圖 3.2 系統程序清單ORG 0000H;復位后程序如口地址 LJMP MAIN;跳至主程序 ORG 001BH;T1中斷入口地址設置 LJMP INT1_T1;跳至T1中斷服務子程序 MAIN: MOV SP,#60H MOV TMOD,#10H;確定T1為定時、八位定時器、外部引腳控制定時 MOV TH1,#00H;賦初值 MOV TL1,#4CH MOV P3,#0FFH MOV R1,#20 MOV P0,#0FFH MOV DPTR,#TAB;確定表首地址 MOV R0,#0 MOV R2,#00H MOV P1,#00H SETB ET1 ;中斷初始化 SETB EA LOOP: LCALL ANJIAN LCALL XIANSHI SJMP LOOP ANJIAN: JB P3.3,L4;判斷按鍵是否按下 LCALL DEL20MS;去抖動 JB P3.3,L4 MAIN1:CPL P1.0;蜂鳴器響 LCALL DEL20MS SETB P1.1 ;燈亮 INC R0 CJNE R0,#1,L1;為1啟動 SETB TR1 SJMP L3 L1: CJNE R0,#2,L2;為2暫停 CLR TR1 CLR P1.1 ;燈滅 SJMP L3 L2: CLR TR1 MOV R0,#00H MOV R2,#00H L3: JNB P3.3,L3 L4: RET XIANSHI:LCALL SEP MOV A,30H MOVC A,@A+DPTR;查表 CLR P2.1 | MOV P0,A ;顯示 LCALL DEL20MS SETB P2.1 MOV A,40H MOVC A,@A+DPTR; CLR P2.0 MOV P0,A ;顯示 LCALL DEL20MS SETB P2.0 RET SEP: MOV A,R2 MOV B,#10 DIV AB MOV 30H,B;個位 MOV 40H,A;十位 RET INT1_T1: ;T1中斷服務子程序 PUSH ACC;保護現場 PUSH PSW CLR TR1;關中斷 MOV TH1,#00H;延時50ms常數重置 MOV TL1,#4CH SETB TR1;開中斷 DJNZ R1,WAIT;判斷是否到1S MOV R1,#20;延時1s的常數 INC R2 ;顯示值遞加 CJNE R2,#60,WAIT ;判斷是否到60s MOV R2,#0;秒數清零 WAIT: POP PSW;恢復現場 POP ACC RETI ;中斷返回
DEL20MS:MOV R3,#40 DE1:MOV R4,#250 DE2:DJNZ R4,DE2 DJNZ R3,DE1 ;延時20ms RET TAB:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH;0-9 END |
4系統仿真
4.1 系統仿真過程在Proteus仿真軟件中按下開始按鈕,數碼管顯示“00”，按下按鍵S1（開始/停止），蜂鳴器響一聲、綠燈亮，與此同時數碼管開始計時；若計時未到59秒，按下按鍵S1，此時數碼管停止計時，蜂鳴器響一聲、綠燈滅，顯示當前數值；再按下按鍵S1，蜂鳴器響一聲，數碼管顯示“00”；若計時到59秒未按下按鍵S1，數碼管再次循環顯示“00”。

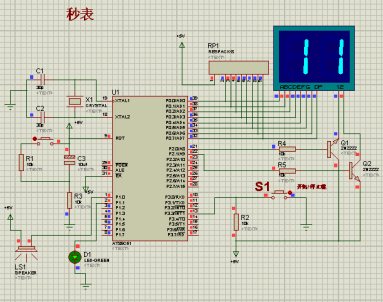

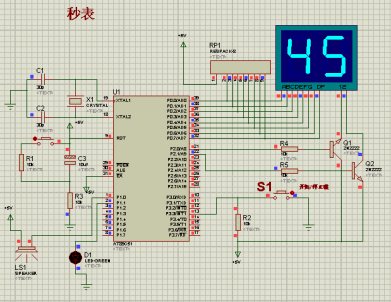

圖4-1 系統仿真圖 4.2 系統仿真分析1.調試過程中遇到的問題： 在Proteus仿真軟件中我的仿真電路中的三極管起初選用了圖(2)三極管NPN，進行仿真時三極管不導通數碼管無顯示，后來換了圖（1）三極管2N222進行仿真時三極管導通數碼管正常顯示。分析原因可能是Proteus仿真軟件本身的誤差。 圖（1）三極管2N222 圖(2)三極管NPN 2.系統仿真時遇到的問題： 燈的問題 蜂鳴器的問題 3.系統有待提高和完善的地方
寫調試，仿真過程中出現的問題和解決，分點寫，也可以寫系統有待提高和完善的地方 （多次計時，顯示燈）
| 5 實訓小結本次實訓的我組抽到課題是：秒表的設計與仿真。在本學期做過類似的實驗，所以實現基本的計時功能沒有遇到太大的問題，主要在蜂鳴器和顯示燈的編程設計上遇到了一點難題。最后在同學的幫助下，完成了設計要求。 本次實訓在單片機學習中我總結了以下幾點經驗： 1）要學會參考書本的程序，系統認知單片機的編程原則和編程語句，迅速提高自己的編程能力。 2）碰到問題可以借助網絡、圖書館資源來搜尋答案和對自己有幫助的問題,一定會有所收獲。 3）小組要團結，小組之間要多交流。技術是靠不斷的積累和交流才會進步的，大家集思廣益，能更快捷的找到問題所在，并解決問題。 通過這次單片機設計我不僅加深了對單片機的理解，并且將理論應用到了實際當中，同時也使我認識到自身存在的不足之處，無論是理論上還是遇到問題的處理能力上都還有待提高，而且這也激發了我今后努力學習的興趣。發現問題、提出問題、分析問題、解決問題和實踐能力這些都會受益于我在以后的學習、工作和生活中。
| |
實習實訓成績： 指導教師簽名：
2015年 11月22日 |
說明：報告包含實習實訓內容、過程、情況小結及心得體會、對實習實訓的意見建議等。
